Thiết Bị Đóng Cắt Tụ Bù 22kV Trọn Bộ ABB Hitachi Energy

Hệ thống thiết bị đóng cắt tụ bù (hay còn gọi là đóng ngắt tụ bù) được sử dụng cho mục đích điều khiển việc bật/tắt tụ bù trong hệ thống điện để điều chỉnh hệ số công suất phản kháng (cosφ).

Thiết bị đóng cắt tụ bù 22kV trọn bộ ABB Hitachi Energy bao gồm:

1. Dao cắt tụ PS ABB: Dao cắt tụ bù trung thế ABB Hitachi là thiết bị chính, thực hiện việc đóng/ngắt giàn tụ bù trung thế.

2. Bộ điều khiển: Bộ điều khiển dao cắt tụ có SCADA CQ900L/R Hitachi Energy ABB là thiết bị giám sát, thu thập thông số vận hành, đưa ra lệnh đóng/ngắt theo yêu cầu.

3. Biến dòng cảm ứng: Biến dòng cảm ứng 9670 Lindsey Mỹ cho bộ đóng cắt tụ bù giúp thu thập tín hiệu dòng điện của đường dây, cung cấp thông số cho tủ điều khiển.

4. Máy biến áp cấp nguồn điều khiển dao cắt tụ ABB: Biến áp cấp nguồn và đo lường làm cả 2 nhiệm vụ là Cấp nguồn điện cho tủ điều khiển, dao cắt và Cấp tín hiệu đo điện áp đường dây.

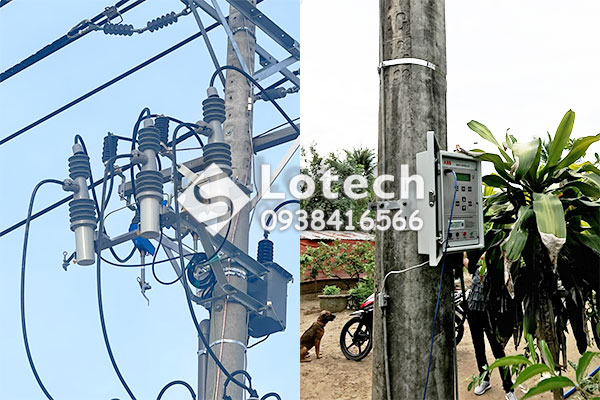

Đấu nối chi tiết thiết bị sử dụng hộp nối dây trung gian:

Dao cắt tụ bù trung thế PS25 ABB - Hitachi Energy

Máy cắt tụ bù trung thế ABB PS25 Hitachi Energy Úc (Capacitor Vacuum Switches) đem đến 50.000 lần đóng cắt không cần bảo trì cho hệ thống tụ bù công suất phản kháng cos phi lưới điện trung thế.

- Điện áp định mức: 25 kV (không nối đất), 43 kV (nối đất).

- Dòng điện định mức: 200A.

- Mức cách điện xung (BIL):

+ Giữa các tiếp điểm mở: 125kV.

+ Giữa pha và đất: 150kV.

- Chất liệu cách điện: Nhựa epoxy cycloaliphatic kỵ nước (HCEP), giúp tăng khả năng chống ẩm, chống bụi và chống rò điện, đặc biệt phù hợp với môi trường ô nhiễm hoặc bụi bẩn cao

- Cơ cấu truyền động: Nam châm điện tác động nhanh, cho phép đóng cắt nhanh chóng và chính xác.

- Thời gian đóng/mở danh định: <100 ms.

- Điện áp điều khiển: 120VAC/DC hoặc 240VAC.

Xem thêm: CATALOGUE DAO CẮT TỤ BÙ TRUNG THẾ ABB

Bộ điều khiển tụ bù trung thế CQ900 ABB - Hitachi Energy

Bộ điều khiển dao cắt tụ có Scada CQ900L/R Hitachi Energy (ABB) bao gồm 2 loại là:

- Bộ điều khiển CQ900L (loại không có chức năng kết nối SCADA): Phiên bản độc lập, điều khiển đóng cắt tụ bù tự động dựa trên các thông số mạng điện như điện áp, dòng điện, công suất phản kháng, nhiệt độ và lịch trình thời gian. Thiết bị có thể cấu hình trực tiếp qua màn hình LCD hoặc phần mềm PC thông qua cổng USB.

- Bộ điều khiển CQ900R (loại có kết nối SCADA): Tương tự CQ900L nhưng bổ sung khả năng giao tiếp từ xa qua các giao thức như DNP3.0, RS232 và Ethernet (TCP/UDP), cho phép tích hợp vào hệ thống SCADA để điều khiển và giám sát từ xa.

Xem thêm: CATALOGUE BỘ ĐIỀU KHIỂN TỤ BÙ ABB CQ900

Biến dòng cảm ứng trung thế 9670/E1004 Lindsey

Biến dòng cảm ứng 9670 Lindsey Mỹ cho bộ đóng cắt tụ bù trung thế thường được sử dụng là loại đứng, lắp ngoài trời, hoạt động theo nguyên lý cảm ứng từ trường, tỷ số biến dòng 600A/10VAC.

- Tính chính xác: Các cảm biến Lindsey cung cấp độ chính xác đo lường lên đến 0.1%.

- Độ bền cao: Thiết kế phù hợp cho nhu cầu lắp đặt trên cột ngoài trời, chịu đựng tốt trong môi trường khắc nghiệt, ẩm ướt, nhiệt độ cao.

- Tích hợp nhanh: Biến dòng Lindsey linh hoạt cho nhiều phương pháp lắp đặt, tương thích với các giao diện tiêu chuẩn như RJ-45, giao diện của nhiều thiết bị bảo vệ và điều khiển hiện có trên thị trường.

Xem thêm: CATALOGUE BIẾN DÒNG CẢM ỨNG TRUNG THẾ LINDSEY E1004

Biến điện áp cấp nguồn kèm đo lường cho hệ thống đóng cắt tụ bù

Biến áp trung thế TU đo lường và cấp nguồn biến áp đo lường trung thế EMIC, Vinasino, Mitex,... là những lựa chọn phổ biến đáp ứng cùng lúc 2 yêu cầu:

- Đo lường: Cung cấp tín hiệu đo điện áp của đường dây trung thế cho tủ điều khiển.

- Cấp nguồn: Cung cấp điện áp thứ cấp 120VAC hoặc 240VAC phù hợp với tủ điều khiển, dao cắt tụ bù trung thế.

Lợi thế khi mua Thiết bị đóng cắt tụ bù ABB Hitachi Energy tại Lotech

Lotech hiện là đơn vị chuyên cung cấp trọn bộ thiết bị đóng cắt tụ bù cho các dự án điện với ưu điểm:

- Chất lượng: Cam kết cung cấp sản phẩm chính hãng ABB Hitachi Energy nhập khẩu Úc, đáp ứng các yêu cầu khắt khe về kỹ thuật, độ tin cậy và độ bền sản phẩm.

- Giải pháp trọn bộ: Lotech cung cấp thiết bị đóng cắt tụ bù 22kV trọn bộ gồm: Dao cắt tụ, Tủ điều khiển, Biến dòng cảm ứng, Biến điện áp cấp nguồn kèm đo lường cho hệ thống đóng cắt bảo vệ tụ bù trung thế.

- Tối ưu chi phí: Chính sách giá tốt cho công trình, dự án giúp quý khách hàng tiết kiệm tối đa chi phí đầu tư mà vẫn đáp ứng được các yêu cầu về hiệu quả.

- Sẵn sàng hỗ trợ: Bên cạnh việc cung cấp sản phẩm, Lotech còn có đội ngũ đáp ứng yêu cầu tư vấn kỹ thuật, hướng dẫn lắp đặt, vận hành hiệu quả hệ thống điện trung thế theo yêu cầu khách hàng.
