Máy Biến Áp Cấp Nguồn Điều Khiển Dao Cắt Tụ ABB
Lotech chuyên cung cấp máy biến áp cấp nguồn cho thiết bị đóng cắt tụ bù trung thế ABB Hitachi:

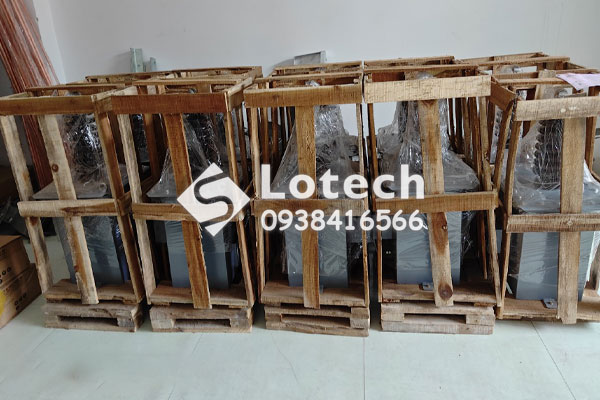

- Biến áp cấp nguồn 1 pha 1 sứ 1500KA - 12700/120V sơn tĩnh điện, loại dầu ngoài trời.
- Biến điện áp trung thế đáp ứng cấp nguồn và đo lường điện áp cho bộ điều khiển đóng cắt.
- Hỗ trợ cấp trọn bộ dao cắt tụ bù + tủ điều khiển + biến dòng và biến điện áp hoặc cấp riêng theo yêu cầu.
Để cập nhật bảng giá máy biến áp cấp nguồn mới nhất, hãy liên hệ với chúng tôi.
để tư vấn hoàn toàn miễn phí.
Máy Biến Áp Cấp Nguồn Điều Khiển Dao Cắt Tụ ABB
Máy biến áp cấp nguồn điều khiển dao cắt tụ ABB được sử dụng cho 2 mục đích:
- Biến điện áp đo lường: Cung cấp tín hiệu điện áp cho Bộ điều khiển tụ bù CQ900 (L/R), chuyển đổi điện áp phù hợp với thiết bị đo lường, bảo vệ – vôn kế, relay, bộ giám sát,...
- Máy biến áp cấp nguồn: Máy biến điện áp PT dùng để hạ áp từ 22kV, 12,7kV xuống 100V - 120V - 240V AC/DC để cấp nguồn cho tủ điều khiển dao cắt tụ bù và nam châm điện trong dao cắt tụ bù trung thế ABB Hitachi PS.
2 loại máy biến áp cấp nguồn thiết bị đóng cắt tụ bù thông dụng

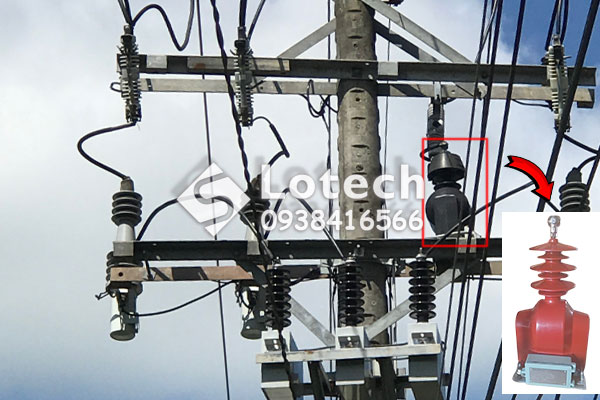

1. Máy biến áp cấp nguồn loại khô đúc epoxy ngoài trời:
- TU 22kV đúc khối epoxy ngoài trời, chịu UV, ẩm, môi trường ô nhiễm.
- Máy biến áp 1 pha, 1 sứ, sửa đổi tỉ số bằng đổi nối thứ cấp; phù hợp lắp ngoài tủ tụ bù trên cột.
- Thông số BIL test ≥75–125 kV; phục tải đo lường/bảo vệ từ 10–200 VA, class 0.5–3P.
- Ví dụ biến điện áp trung thế EMIC loại khô ngoài trời như PT22‑1ZHO1.

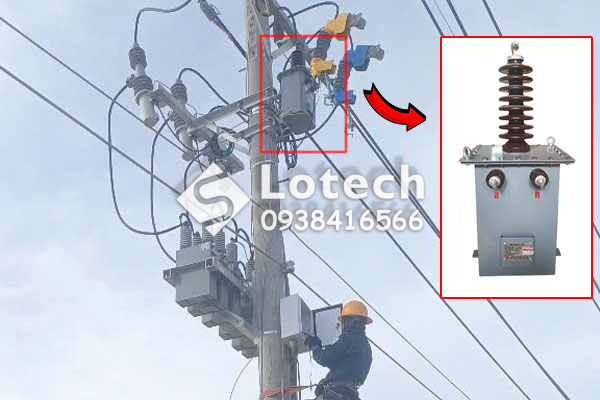

2. Máy biến áp cấp nguồn ngâm dầu sơn tĩnh điện ngoài trời:
- Biến điện áp 1 pha ngâm dầu được cung cấp bởi Mitex/EMIC thường cho dòng tải lớn, dùng ngoài trời.
- Có tùy chọn máy biến áp cấp nguồn 1 pha 1 sứ hoặc 1 pha 2 sứ.
- Máy biến áp cấp nguồn tuân thủ tiêu chuẩn quốc tế, cuộn dây lõi chất lượng cao, chịu nhiệt tới 200°C.
Thông số biến áp cấp nguồn cho tủ điều khiển và máy cắt tụ bù trung thế
- Điện áp sơ cấp: 22 kV (√3, tương đương 12.7 kV pha); có thể chọn tùy theo lưới (22/24 kV).
- Điện áp thứ cấp: 100, 110, 120, hoặc 220–240 V tùy thiết kế (điều khiển + đo lường).
- Công suất thứ cấp (VA): Từ 10VA (chỉ đo lường) đến 200VA (đồng thời đo & điều khiển).
- Cấp chính xác (class): 0.5–1 cho đo lường; 3P–6P cho bảo vệ.
- Kiểu cách điện: Trong nhà: đúc epoxy, khô.
- Ngoài trời: epoxy hoặc dầu – tuỳ môi trường.
- Tần số: 50 Hz tiêu chuẩn lưới Việt.
- Tiêu chuẩn: IEC 60044‑2 / IEC 61869‑3 / TCVN 7697‑2.
