Thí Nghiệm Dao Cắt Tụ Bù Trung Thế PS25 ABB Hitachi
Lotech chuyên cung cấp dao cắt tụ PS25 ABB Hitachi cho các ứng dụng tụ bù ứng động 22kV:
- Thí nghiệm hiệu năng khi đóng cắt, kiểm tra tiếp địa, tín hiệu cảm biến, an toàn mạch điều khiển...
- Đảm bảo máy cắt tụ bù chân không PS25 đáp ứng yêu cầu vận hành ổn định và tin cậy.
- Nhiều giải pháp điều khiển giàn tụ bù trung thế phù hợp với yêu cầu công trình, dự án.
Quý khách cần tư vấn lựa chọn vật tư và thí nghiệm thiết bị đóng cắt tụ bù, hãy liên hệ qua tổng đài hỗ trợ miễn phí:
để tư vấn hoàn toàn miễn phí.

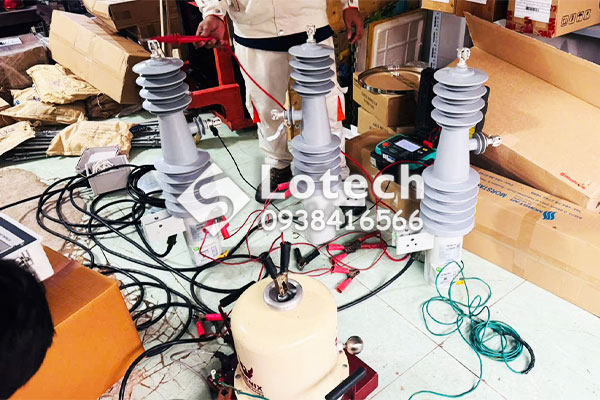

Thí Nghiệm Dao Cắt Tụ Bù Trung Thế PS25 ABB Hitachi
Máy cắt tụ bù trung thế ABB PS25 Hitachi Energy Úc là thiết bị đóng cắt chân không sử dụng để đóng/ mở giàn tụ bù ứng động 22kV, được thiết kế phù hợp cho ứng dụng ngoài trời.
Để đảm bảo khả năng vận hành tốt, thí nghiệm dao cắt tụ bù trung thế PS25 ABB Hitachi theo tiêu chuẩn và quy định EVN cần thực hiện lần đầu trước khi vận hành và định kỳ 3 năm (có thử điện áp, dòng rò...).
Quy định kiểm tra thử nghiệm dao cắt tụ ABB Hitachi
Thí nghiệm PS25 cần tập trung vào các mục:
- Kiểm tra ngoại quan, tiếp địa, dây điều khiển, cảm biến.
- Thực hiện thử đóng mở từng pha, đảm bảo thời gian và hiệu suất.
- Vận hành qua bộ điều khiển dao cắt tụ có Scada CQ900L/R Hitachi Energy ABB (test cả AUTO/MANUAL, chiến lược mất nguồn).
- Lưu kết quả và số liệu để bảo trì dự đoán, đảm bảo thiết bị vận hành tối ưu lâu dài.
| Hạng mục | Yêu cầu chính | Tài liệu liên quan |
|---|---|---|
| Ngoại quan và tiếp địa | Phồng, nứt, nối đất < 4 Ω | TN/QT-26 EVN, TCCS‑12 |
| Điện trở cách điện | > 1 000 MΩ (2,5–5 kV) | TN/QT-26 |
| Điện áp tần số 50 Hz sau 3 năm | Thiết bị ≤35 kV | EVN quy định kiểm định |
| Điện trở tiếp xúc | Ghi bằng ampe kế | EVN |
| Chu kỳ nhiệt và khí hậu | –25 °C→+60 °C • 5× mở/đóng | TCVN 13724-2 / IEC 61439‑2 |
| Thử nghiệm đóng/mở chức năng | < 100 ms; đúng tín hiệu, relay auto/manual, mất nguồn | PS25 manual, tài liệu CQ900 |
| CT/LPCS và tín hiệu relay auto | Tỷ số, độ chính xác, bảo vệ chống hunt | TN/QT-26 |
| Ghi kết quả và tem kiểm định | Ghi phiếu + tem, lưu hồ sơ theo EVN | EVN |
Các bước thí nghiệm kiểm định dao cắt tụ bù trung áp ABB Hitachi cơ bản
1. Kiểm tra ngoại quan: Không nứt, phồng, hư hại cơ khí.
2. Kiểm tra tiếp địa: Điện trở tiếp địa < 4 Ω, nối đất chung thiết bị và tủ điều khiển.
3. Thử nghiệm điện:
- Thử nghiệm cách điện (Megger) > 1.000 MΩ (2,5–5 kV giữa pha–đất).
- Thử nghiệm điện trở tiếp xúc đo bằng micro-ohm kế.
- Thử áp 50 Hz thực hiện mỗi 3 năm theo EVN (cho thiết bị ≤35 kV).
4. Thử nghiệm khí hậu – cơ khí:
- Thử nghiệm chu kỳ nhiệt: –25 °C đến +60 °C, 50 lần.
- Mở/đóng cơ khí 5 lần để kiểm tra hành trình.
5. Thử nghiệm chức năng:
- Đóng/mở PS25 bằng tay và qua tủ CQ900.
- Đo thời gian đóng/ngắt < 100 ms.
- Kiểm tra tín hiệu CT/LPCS đúng tỷ số, không sai số.
- Test relay auto/manual, xử lý tình huống mất nguồn giữa chu trình.
Thí nghiệm hiệu năng khi đóng cắt tụ bù PS25 ABB Hitachi
1. Thử nghiệm vận hành: Cấp nguồn điều khiển (120 VAC/DC hoặc 240 VAC), thực hiện mở–đóng theo nút tay hoặc qua tủ CQ900. Đo thời gian đóng/mở, đảm bảo < 100 ms.
2. Kiểm tra tiếp địa: Đảm bảo tank switch được nối đất tốt, kiểm tra điện áp không trung tính và tín hiệu dòng.
3. Kiểm tra tín hiệu cảm biến: Đo điện áp dòng (Current) và điện áp trung tính từ CT hoặc LPCS, xem đúng tỷ số chuyển đổi (VD: 1 V/60 A).
4. Kiểm tra an toàn mạch điều khiển: Kiểm tra cầu chì, tín hiệu open/close đúng và không vượt số lần đóng cắt (chống hunt).
