Sửa Chữa Tủ Điều Khiển Dao Cắt Tụ Hitachi ABB CQ900L/R

Dịch vụ sửa chữa tủ điều khiển dao cắt tụ Hitachi ABB CQ900L/R bao gồm khắc phục lỗi board mạch, thay thế màn hình, bàn phím, jack cắm và cấu hình truyền thông SCADA.

- Sửa chữa phần điện tử: Khắc phục lỗi board mạch chính, thay thế màn hình hiển thị, bàn phím điều khiển bị liệt hoặc hỏng hóc linh kiện bên trong.

- Thay thế thiết bị lẻ: Cung cấp tủ điều khiển mới, jack cắm, hộp nối dây trung gian, biến dòng cảm ứng hoặc biến điện áp tương thích với dòng CQ900L/R.

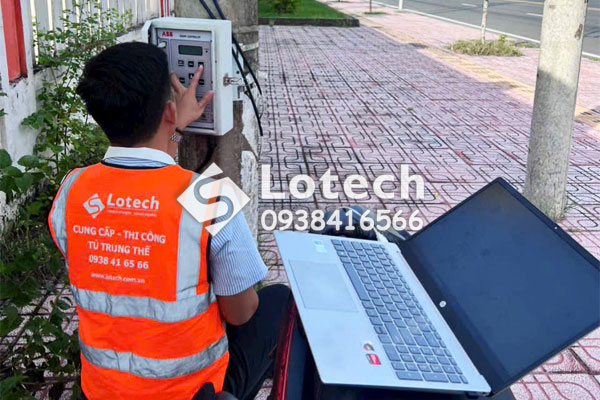

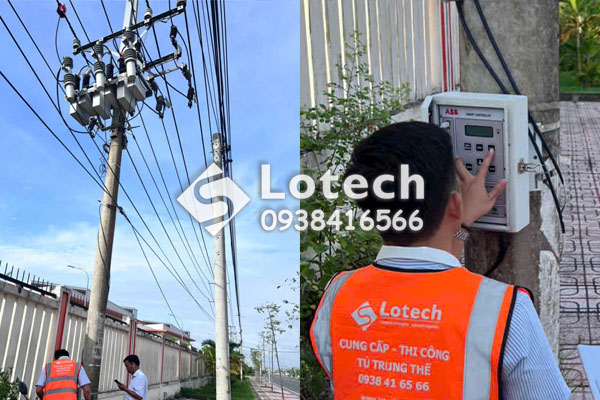

- Cài đặt đáp ứng vận hành: Hiệu chỉnh thông số, kiểm tra tính năng điều khiển đóng/cắt dải tụ bù trung thế và hỗ trợ giao thức truyền thông từ xa (DNP3.0, IEC...).

Các lỗi có thể xảy ra sự cố điều khiển tụ bù ứng động trung thế

1. Lỗi Hồi Tiếp Bộ Chuyển Mạch (Switch Feedback Errors): Lỗi hồi tiếp bộ chuyển mạch 1 hoặc 2: Hệ thống kích hoạt cảnh báo khi trạng thái phản hồi từ tiếp điểm phụ của dao cắt khác với lệnh thao tác gần nhất. Nguyên nhân thường gặp là kẹt cơ khí tại dao cắt, đứt dây cáp tín hiệu từ hộp nối trung gian (Junction Box) về tủ, hoặc hỏng tiếp điểm phụ.

2. Lỗi Phép Đo và Cảm Biến (Measurement và Sensor Errors): Bộ điều khiển tính toán sai thông số dẫn đến thuật toán tự động đóng/cắt bị lỗi. Nguyên nhân có thể là đấu nối sai cực tính của biến dòng cảm ứng (CT CS1301) hoặc ngược pha biến điện áp (VT).

3. Lỗi Đóng/Cắt Liên Tục Hoặc Bất Thường: Bộ điều khiển liên tục phát lệnh đóng rồi lại cắt dải tụ (săn tải), gây nguy cơ hư hỏng dao cắt và tụ bù. Nguyên nhân phổ biến cho trường hợp này là cài đặt dải chết (Deadband) quá hẹp, thời gian trễ giữa các lần đóng cắt (Reclose Delay) quá ngắn, hoặc do điện áp/dòng điện của lưới giao động mạnh vượt ngưỡng cấu hình.

4. Lỗi Kết Nối và Truyền Thông SCADA (Chỉ có trên dòng CQ900R): Mất kết nối SCADA thường xảy ra khi có lỗi cấu hình địa chỉ IP/DNP3, hỏng cổng Ethernet/RS232, hỏng bo mạch truyền thông hoặc lỗi thiết bị viễn thông (Modem/Router GPRS) gắn trong tủ.

5. Lỗi Phần Cứng và Nguồn Cấp:

- Mất nguồn hoàn toàn / Cháy cầu chì do sét đánh lan truyền hoặc quá áp vượt ngưỡng bảo vệ của van chống sét.

- Sai lệch thời gian hệ thống do đồng hồ thời gian thực (RTC) bị reset về mốc mặc định khi mất điện lưới do pin CMOS (tuổi thọ ~10 năm) đã cạn kiệt.

- Tình trạng màn hình bị mờ, loang mực hoặc phím nhấn không có tác dụng do nhiệt độ môi trường khắc nghiệt tác động lâu ngày.

Các hạng mục cải tạo - sửa chữa tủ điều khiển dao cắt tụ ABB Hitachi

1. Hạng Mục Sửa Chữa (Khắc phục sự cố linh kiện):

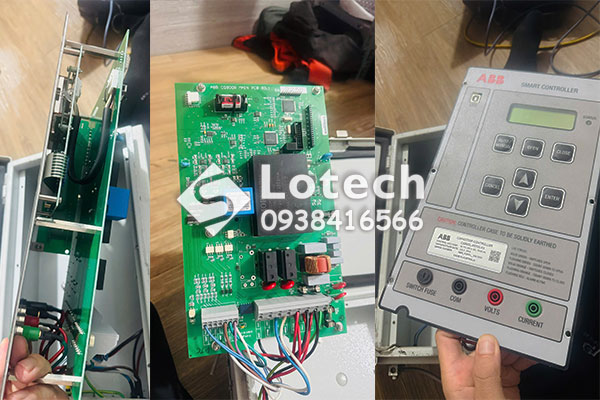

- Sửa chữa Board mạch chính (Mainboard): Khắc phục các sự cố chập nguồn, cháy linh kiện bảo vệ (van chống sét MOV 450V), lỗi chip xử lý trung tâm hoặc lỗi IC bộ nhớ.

- Sửa chữa khối hiển thị và thao tác: Thay thế màn hình LCD 4 dòng bị mờ/loang mực, thay thế hoặc sửa chữa ma trận bàn phím bị liệt do lão hóa thời tiết.

- Xử lý bo mạch truyền thông: Sửa chữa các cổng vật lý RS232/Ethernet bị hư hỏng do sét đánh lan truyền hoặc xung điện.

- Bảo dưỡng định kỳ tại hiện trường: Thay thế pin CMOS lưu cấu hình RTC (sau ~10 năm vận hành), vệ sinh jack cắm chống oxy hóa, xử lý chống ẩm và làm kín vỏ tủ cách điện.

2. Hạng Mục Thay Thế (Cung cấp thiết bị lẻ tương thích):

Áp dụng khi linh kiện cũ đã hư hỏng hoàn toàn, không thể sửa chữa hoặc cần thay thế đồng bộ để đảm bảo an toàn lưới điện:

- Thay thế trọn bộ tủ điều khiển: Thay thế bằng tủ CQ900L (bản cục bộ) hoặc CQ900R (bản có kết nối SCADA) mới chính hãng.

- Thay thế vật tư đấu nối: Đổi mới cáp điều khiển chuyên dụng, hộp nối dây trung gian (Junction Box) và hệ thống giắc cắm (jack 5 chân cho dao cắt, jack 7 chân cho tủ điều khiển).

- Thay thế thiết bị đo lường cảm biến ngoài trời: Thay mới biến dòng cảm ứng (CT Lindsey / CS1301) hoặc máy biến điện áp cấp nguồn (VT) khi phát hiện cuộn dây bị cháy hoặc sai số đo lường vượt ngưỡng cho phép.

3. Hạng Mục Nâng Cấp (Cải tiến tính năng vận hành):

Áp dụng khi trung tâm điều độ yêu cầu thay đổi phương thức quản lý lưới điện hoặc tối ưu thuật toán đóng cắt:

- Nâng cấp từ CQ900L lên CQ900R (Tích hợp SCADA): Thay thế bo mạch hoặc đổi sang dòng tủ CQ900R, lắp đặt bổ sung modem GPRS/3G/4G, cấu hình giao thức DNP3.0 hoặc IEC để truyền dữ liệu về Trung tâm Điều độ từ xa.

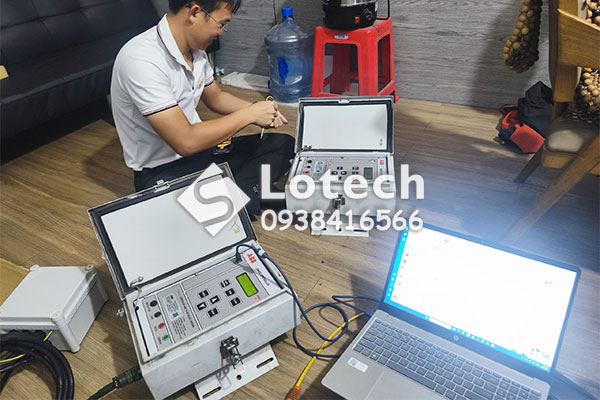

- Cập nhật phần mềm (Firmware Upgrade): Kết nối qua máy tính bằng phần mềm CQ900 Utility để nạp firmware phiên bản mới nhất từ Hitachi Energy, giúp mở rộng thuật toán đo lường, tối ưu hóa dải trễ (Reclose Delay) và khắc phục các lỗi phần mềm hệ thống.

- Cấu hình lại thuật toán đóng cắt: Khảo sát lại lưới điện thực tế để thiết lập lại thông số dải chết (Deadband), thay đổi chế độ đóng cắt (từ đóng cắt theo Thời gian/Điện áp sang đóng cắt tự động theo Công suất phản kháng kvar) nhằm loại bỏ hiện tượng săn tải.

Hệ thống của bạn cần sửa chữa bo mạch, thay thế thiết bị ngoại vi (CT, cáp, jack) hay đang muốn nâng cấp lên bản SCADA (CQ900R) - hãy liên hệ Lotech để được tư vấn xử lý ngay:
