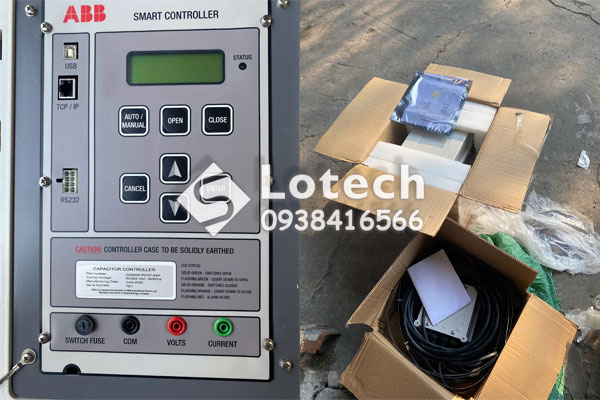

Bộ Điều Khiển Dao Cắt Tụ Có SCADA CQ900L/R Hitachi Energy (ABB)

Bộ điều khiển CQ900L/R ABB dòng thiết bị thông minh được thiết kế để điều khiển tụ bù trung thế, điều khiển việc đóng cắt các tụ bù một cách tự động hoặc từ xa, nhằm cải thiện chất lượng điện năng trên lưới phân phối.

Bộ điều khiển tụ bù CQ900L/R được lắp ráp gia công bởi Cyient DLM tại Ấn Độ theo thiết kế của Hitachi Energt (ABB) Úc.

Hiện nay Lotech cung cấp cả 2 phiên bản CQ900L (bộ điều khiển độc lập) và CQ900R được trang bị các tính năng chuyên biệt cho việc tích hợp vào hệ thống SCADA, sẵn sàng cho điều khiển từ xa, lưới điện thông minh.

Xem thêm: CATALOGUE BỘ ĐIỀU KHIỂN TỤ BÙ ABB CQ900

Thông tin bộ điều khiển tụ bù ABB Hitachi Energy CQ900L/R

- Sản phẩm: Bộ điều khiển dao cắt tụ.

- Mã hàng: CQ900R (có Scada) / CQ900L (local).

- Nhãn hiệu/ Xuất xứ: ABB Hitachi Energy/ Ấn Độ.

- Nguồn sử dụng: Từ 90VAC đến 264VAC.

- Tần số: 50Hz.

- Nhiệt độ môi trường hoạt động: Từ -40 đến +70 độ C.

- Cấp bảo vệ vỏ tủ: IP65 (NEMA 4R).

- Giao diện mặt tủ:

+ 01 màn hình led.

+ 01 cổng kết nối máy tính dạng USB phục vụ cài đặt thông số vận hành của tủ.

+ 01 cổng ethernet RJ45.

+ 01 cổng RS 232 phục vụ kết nối SCADA (chuẩn giao thức DNP3 hoặc IEC 104) đối với CQ900R.

Chức năng:

+ Thu thập thông số vận hành trên lưới (điện áp, dòng điện, nhiệt độ môi trường...).

+ Tính toán và đưa ra các lệnh điều khiển đóng/ cắt dao cắt theo yêu cầu vận hành.

+ Điều khiển đóng cắt tự động theo thời gian, công suất, dòng điện, điện áp, nhiệt độ…

Đặc tính của bộ điều khiển dao cắt tụ ABB Hitachi Energy CQ900L/R

1. Độ tin cậy cao:

- Bộ vi xử lý tích hợp nhanh để lấy mẫu, đo lường và ra quyết định chính xác.

- Phần mềm có thể nâng cấp Flash cho phép triển khai các tính năng mới.

- Chuyển đổi tự động tiên tiến.

- Có cảm biến nhiệt độ bên ngoài.

- Đồng hồ chạy bằng pin theo thời gian thực (tuổi thọ khoảng 10 năm khi không có nguồn điện).

2. Tính linh hoạt:

- Nguồn điện đa năng (90 VAC đến 264 VAC).

- Tự động phát hiện tần số (đo tần số thời gian thực từ 47Hz đến 63Hz).

- Tùy chọn lắp đặt linh hoạt.

-  Hỗ trợ nhiều loại công tắc (công tắc điều khiển bằng động cơ, công tắc điều khiển bằng điện từ...).

- Các tính năng tùy chọn có sẵn: Truyền thông wi-fi tầm ngắn ABB CapLink; Đo dòng điện trung tính thông qua đầu vào cảm biến; Theo dõi phản hồi trạng thái chuyển mạch của tụ điện.

3. Độ bền cao:

- Điều kiện hoạt động môi trường rộng (-40°C đến +70°C).

- Cấp bảo vệ vỏ IP65 (NEMA 4R).

- Bảo vệ điện thông qua varistor 450 V và bộ giảm điện áp tạm thời để cung cấp bảo vệ chống xung điện nhanh và ESD (bảo vệ xung điện 1500 V 8/20µs).

Tham khảo ngay: Lotech hướng dẫn lắp đặt bộ dao cắt tụ ABB Hitachi.

4. Dễ sử dụng:

- Bao gồm hệ thống menu có cấu trúc hợp lý và giao diện điều hướng thân thiện với người dùng bao gồm màn hình LCD 4 dòng.

- Người dùng có thể lập trình hoàn toàn thông qua mặt trước của thiết bị hoặc phần mềm PC để có tính linh hoạt tối đa trong vận hành.

- Gói phần mềm tương thích MS Windows™ được cung cấp cho cấu hình và dữ liệu bên ngoài quá trình truy xuất.

- Giao diện máy tính USB2.0.

5. Tính toàn vẹn dữ liệu:

- Giám sát thời gian thực các thông số mạng.

-  Lưu trữ các thiết lập được lập trình bằng Flash.

- Ghi dữ liệu ghi lại 10.000 sự kiện tại các khoảng thời gian đã đặt vào bộ nhớ không mất dữ liệu.

Bản vẽ Tủ đấu dây Bộ điều khiển tụ bù ABB Hitachi Energy

Lợi thế khi mua Bộ điều khiển tụ bù Hitachi Energy tại Lotech

Các loại tụ bù trung thế, dao cắt tụ bù PS25 và bộ điều khiển dao cắt tụ có kết nối Scada ABB Hitachi Energy đã và đang được Lotech cung cấp cho các dự án điện với ưu điểm:

- Chất lượng: Cam kết cung cấp sản phẩm chính hãng ABB Hitachi Energy nhập khẩu Úc, đáp ứng các yêu cầu khắt khe về kỹ thuật, độ tin cậy và độ bền sản phẩm.

- Giải pháp trọn bộ: Lotech cung cấp thiết bị đóng cắt tụ bù 22kV trọn bộ ABB Hitachi Energy gồm: Dao cắt tụ, Tủ điều khiển, Biến dòng cảm ứng, Biến điện áp cấp nguồn kèm đo lường cho hệ thống đóng cắt bảo vệ tụ bù trung thế.

- Tối ưu chi phí: Chính sách giá tốt cho công trình, dự án giúp quý khách hàng tiết kiệm tối đa chi phí đầu tư mà vẫn đáp ứng được các yêu cầu về hiệu quả.

- Sẵn sàng hỗ trợ: Bên cạnh việc cung cấp sản phẩm, Lotech còn có đội ngũ đáp ứng yêu cầu tư vấn kỹ thuật, hướng dẫn lắp đặt, vận hành hiệu quả hệ thống điện trung thế theo yêu cầu khách hàng.

Quý khách cần tư vấn chi tiết hơn về thiết bị đóng cắt tụ bù, có thể liên hệ tổng đài hỗ trợ miễn phí:
