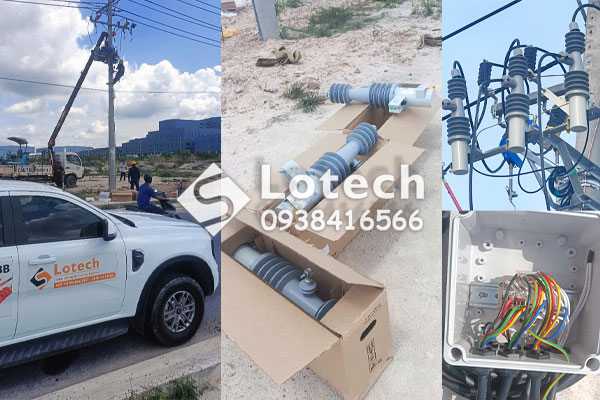

Bộ Thiết Bị Đóng Cắt Tụ Bù Trung Áp Do Lotech Cung Cấp

Hệ thống thiết bị đóng cắt tụ bù 22kV trọn bộ ABB Hitachi Energy điển hình do Lotech cung cấp trọn bộ gồm:

- Máy cắt tụ bù trung thế ABB PS25 Hitachi Energy Úc là loại dao cắt tụ chân không được thiết kế chuyên dụng, hoạt động tin cậy, bảo vệ tuyệt đối, giảm thiểu hao mòn và tăng tuổi thọ thiết bị.

- Bộ điều khiển dao cắt tụ có SCADA CQ900L/R Hitachi Energy (ABB) được lắp ráp gia công bởi Cyient DLM tại Ấn Độ theo thiết kế của Hitachi Energt (ABB) Úc.

- Biến dòng cảm ứng 9670 Lindsey Mỹ cho bộ đóng cắt tụ bù được sử dụng làm thiết bị đo lường, lấy tín hiệu dòng điện từ đường dây để đưa vào tủ điều khiển, đáp ứng các tính toán cho việc đóng cắt phù hợp.

- Biến điện áp cấp nguồn đo điện áp của đường dây đồng thời cấp nguồn hoạt động cho tủ điều khiển và dao cắt tụ. Các thương hiệu thường được ưu tiên là biến áp đo lường trung thế EMIC, Mitex, Vinasino,...

Lotech Hướng Dẫn Lắp Đặt Bộ Dao Cắt Tụ ABB Hitachi

Đấu nối chi tiết thiết bị sử dụng hộp nối dây trung gian:

1. LẮP ĐẶT TỦ ĐIỀU KHIỂN VÀ TỦ ĐẤU DÂY

Sử dụng dây đai inox lắp đặt tủ điều khiển và tủ đấu dây lên cột.

2. KẾT NỐI TỦ ĐẤU DÂY VÀ CÁC THIẾT BỊ :

A: Cáp đấu nối từ tủ đấu dây đến 03 dao cắt: 03 jack 5 chân kết nối vào 03 dao cắt khác nhau.

B: Cáp đấu nối từ tủ đấu dây đến tủ điều khiển: Có 02 jack 7 chân (Jack A và Jack B) kết nối vào tủ điều khiển như sau:

+ Jack 7 chân thứ 1 (Jack A) kết nối với chân A tại tủ điều khiển: Có chức năng cấp nguồn cho tủ điều khiển. Nhận biết bằng cách dùng đồng hồ đo thông mạch chân E, G với nhau: E và G thông mạch

+ Jack 7 chân thứ 2 (Jack B) kết nối với chân B tại tủ điều khiển: Có chức năng lấy tín hiệu trạng thái dao cắt về tủ điều khiển. Nhận biết bằng cách dùng đồng hồ đo thông mạch chân E, G với nhau: E và G không thông mạch.

Chú ý: Tuyệt đối không cắm nhầm thứ tự 2 jack này sẽ gây cháy board mạch trong tủ)

Đo thông mạch chân E và G để phân biệt 2 jack 7 chân

C: Cáp đấu nối từ tủ đấu dây đến biến dòng cảm ứng: 01 sợi cáp 2 lõi đỏ và đen tiết diện 2x1,5mm kết nối với biến dòng qua jack 02 chân hàn sẵn.

D: Cáp đấu nối từ tủ đấu dây đến biến điện áp cấp nguồn:

01 sợi cáp 2 lõi đỏ và đen tiết diện 2x2.5mm bấm khuyên sẵn đấu nối vào biến điện áp cấp nguồn. Trong đó dây đỏ đấu vào dây pha, dây đen đấu vào dây “đất” (nếu biến điện áp đấu pha-đất) hoặc dây pha (nếu biến điện áp đấu pha-pha).

Ảnh cáp nguồn từ tủ đấu dây đấu nối với phía hạ áp của biến điện áp

3. CÁC VỊ TRÍ CỦA THIẾT BỊ YÊU CẦU BẮT BUỘC NỐI VÀO HỆ THỐNG NỐI ĐẤT

Vị trí nối đất trên tủ đấu dây:

Vị trí nối đất trên tủ điều khiển:

Vị trí nối đất trên biến dòng cảm ứng:

4. BẢN VẼ MẠCH ĐIỀU KHIỂN HỘP ĐẤU DÂY TRUNG GIAN
