Tủ Trung Thế Siemens RRR 24kV 630A 20kA/3s - RMU 3 Ngăn LBS

Tủ RMU Siemens 8DJH cho các hệ thống phân phối điện lên đến 24kV, cách điện khí SF6, vỏ bọc chính bọc kim loại, các bộ phận không cần bảo trì trong điều kiện môi trường bình thường theo tiêu chuẩn IEC 62271-1 và VDE 0671-1.

Dòng sản phẩm tủ trung thế Siemens RRR 24kV 630A 20kA/3s - RMU 3 ngăn LBS là cấu hình thông dụng cho trạm RMU trong các khu công nghiệp, khu đô thị, nhà máy, tòa nhà cao tầng, hệ thống điện trung thế cần độ tin cậy cao và khả năng cấp nguồn dự phòng.

Tổng quan về tủ trung thế RMU Siemens RRR

Ứng dụng điển hình:

- Trạm trung gian phân phối và tạo mạch vòng cho lưới điện 24kV (22kV, 23kV, 24kV).

- Trạm trung gian để chia nguồn và để khép mạch vòng trả nguồn tới trạm khác.

Tiêu chuẩn đấu nối:

- Tủ RMU 3 ngăn Siemens RRR là chủng loại tủ trung thế đầu cáp kín, sử dụng đầu cáp Tplug nối cáp vào.

- Ngoài ra, Lotech cũng cung cấp tùy chọn bộ đầu cáp chống sét dạng T-Plug Surge-arrester theo yêu cầu khách hàng

Vị trí lắp đặt:

- Tủ Siemens 8DJH RRR 24kV có thể đặt trong nhà, đặt trong vỏ tủ kim loại, đặt trong các trạm kios vỏ kim loại ngoài trời.

- Lotech hỗ trợ sản xuất và cung cấp vỏ tủ RMU 3 ngăn KT: 1800Hx1400Wx1000D tole 2.0mm, STĐ RAL 7032 chuyên dụng cho loại tủ RMU 3 ngăn LBS (8DJH RRR) của Siemens.

Các tùy chọn:

- Tủ cấu hình tiêu chuẩn là loại đóng cắt bằng tay và cũng có thể tích hợp động cơ để đóng cắt bằng điện nếu khách hàng có yêu cầu.

- Lotech sẵn sàng tư vấn các phương án triển khai tích hợp kết nối SCADA phù hợp với yêu cầu lắp đặt tủ trung thế thông minh - Smart RMU.

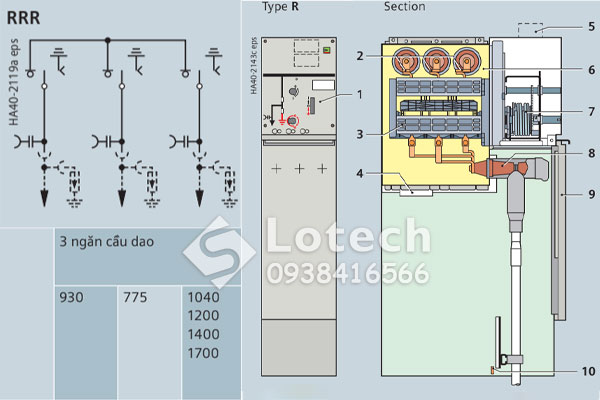

Cấu tạo tủ RMU Siemens 8DJH RRR

Tủ trung thế Siemens RRR 24kV là loại tủ thiết kế dạng module với đặc điểm:

- Phần vỏ: Cấu trúc bọc kim loại metal-enclosed, cách điện khí SF6 với buồng chứa thép không rỉ.

- Thiết bị: Cầu dao ba vị trí được thiết kế với chức năng đóng cắt có tải và dao tiếp đất.

- Phụ kiện: Có thể trang bị thêm động cơ để vận hành/thao tác điện; cuộn cắt phục vụ điều khiển xa; tiếp điểm phụ thể hiện trạng thái của cầu dao.

1. Mặt thao tác.

2. Bố trí thanh cái.

3. Cầu dao phụ tải 3 vị trí.

4. Van an toàn.

5. Vị trí đấu cáp điều khiển, bảo vệ.

6. Buồng chứa thiết bị đóng cắt, được nạp khí SF6.

7. Bộ truyền động cơ khí.

8. Bushing đấu cáp với bu lông M16.

9. Nắp khoang cáp.

10. Thanh tiếp địa liên tủ (tùy chọn).

Thông số kỹ thuật tủ trung thế Siemens RRR 24kV

Công suất đóng cắt cầu dao phụ tải theo tiêu chuẩn IEC / EN 62271-103 (tiêu chuẩn cũ: IEC / EN 60265-1 / VDE 0670-301)

Lưu ý: Bảng thông số cung cấp phục vụ mục đích tham khảo. Thông số chính xác được cung cấp khi đặt hàng.
