Tủ RMU Siemens 8DJH RRRT Compact - Ghép Nối Tủ R=R=R=T 24kV

Tủ RMU Siemens là dòng tủ hợp bộ trung thế cách điện bằng khí SF6, được thiết kế cho các hệ thống phân phối thứ cấp.

- Tủ RMU Siemens 8DJH loại RRRT 24kV là tủ đóng cắt trung thế với cấu hình 4 ngăn chức năng trong một khối (block).

- Tủ RMU Siemens 8DJH loại R=R=R=T 24kV là tủ được ghép thành từ 4 module đơn lẻ.

Cả 2 loại tủ này đều bao gồm 3 ngăn cầu dao phụ tải LBS 630A (ngăn R) và 1 ngăn dao cắt tải kèm chì đầu ra bảo vệ máy biến áp (ngăn T).

Thông số kỹ thuật tủ RMU Siemens 8DJH RRRT và R=R=R=T 24kV

- Sản phẩm: Tủ RMU 8DJH.

- Loại: Tủ RMU 4 ngăn RRRT và R=R=R=T.

- Nhãn hiệu: Siemens.

- Điện áp định mức (Ur): 24kV.

- Tần số định mức (fr): 50/60Hz.

- Dòng điện định mức (Ir):

+ Thanh cái: 630A.

+ Ngăn R: 630 A.

+ Ngăn T: Lên đến 200A (phụ thuộc vào cầu chì HV HRC).

- Khả năng chịu dòng ngắn mạch (Ik): 20kA hoặc 21kA (tùy chọn) trong 1 giây hoặc 3 giây.

- Dòng ngắn mạch đỉnh (Ip): 50kA (50Hz) hoặc 52/55kA (60Hz).

- Điện áp chịu đựng tần số công nghiệp (Ud): 50kV (Across isolating distance: 60kV).

- Điện áp xung sét (Up): 125kV (Across isolating distance: 145kV).

- Cấp bảo vệ (Degree of Protection):

+ Buồng chứa khí SF6: IP65.

+ Vỏ tủ: IP2X (tiêu chuẩn) hoặc IP3X (tùy chọn).

Đặc tính tủ RMU Siemens 8DJH RRRT và R=R=R=T 24kV

- Độc lập với môi trường: Toàn bộ mạch sơ cấp điện áp cao được đặt trong buồng thép không gỉ hàn kín, chứa khí SF6, giúp tủ không bị ảnh hưởng bởi bụi bẩn, độ ẩm, hơi muối hay động vật nhỏ.

- Thiết kế không bảo trì: Các bộ phận đóng cắt được hàn kín trọn đời, không cần vệ sinh hay bôi trơn định kỳ.

- An toàn tối đa: Hệ thống khóa liên động cơ khí logic giúp ngăn chặn các thao tác sai. Tủ đã được thử nghiệm khả năng chịu hồ quang nội bộ (IAC) lên đến 21kA/1s.

- Tuổi thọ: Ít nhất 35 năm trong điều kiện vận hành bình thường.

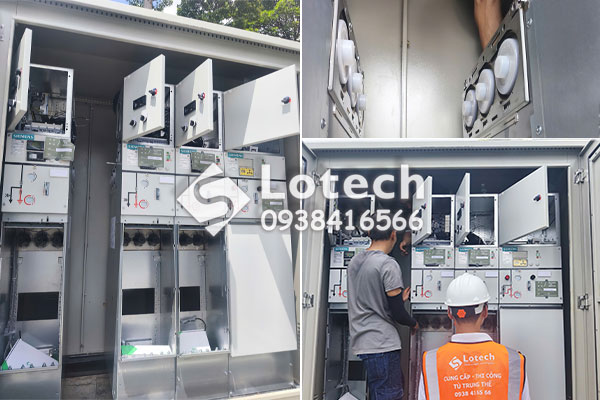

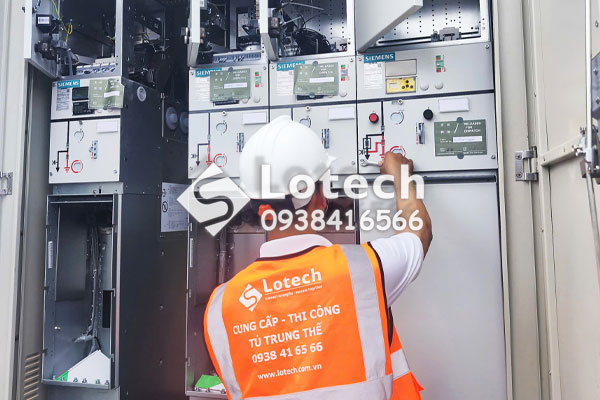

Ghép Ngăn Tủ RMU Siemens 8DJH  R=R=R=T 24kV

Lotech cung cấp giải pháp trọn gói vật tư, thiết bị thực hiện đấu nối hoàn thiện ngăn tủ RMU Siemens 8DJH cấu hình R=R=R=T 24kV, giúp khách hàng tiết kiệm thời gian triển khai, đồng bộ thiết bị và hạn chế các rủi ro phát sinh trong quá trình lắp đặt.

- Đồng bộ thiết bị: Các thành phần trong hệ thống được lựa chọn phù hợp với cấu hình RMU, hạn chế tình trạng không tương thích giữa các hạng mục.

- Tối ưu thời gian thi công: Quy trình cung cấp và đấu nối được triển khai tập trung, giảm thời gian phối hợp giữa nhiều đơn vị.

- Giảm rủi ro phát sinh: Đội ngũ kỹ thuật thực hiện đấu nối theo cấu hình và yêu cầu kỹ thuật của hệ thống, chú trọng tính chính xác và an toàn trong từng công đoạn.

- Dễ dàng nghiệm thu và bàn giao: Hạng mục tủ RMU được hoàn thiện đồng bộ, thuận tiện cho công tác kiểm tra, nghiệm thu và đưa hệ thống vào vận hành.

Hãy liên hệ với Lotech để được tư vấn cấu hình, phạm vi cung cấp và giải pháp triển khai phù hợp với yêu cầu thực tế của dự án.

Lắp Đặt - Vận Hành Tủ RMU 4 Ngăn Siemens 8DJH RRRT 24kV

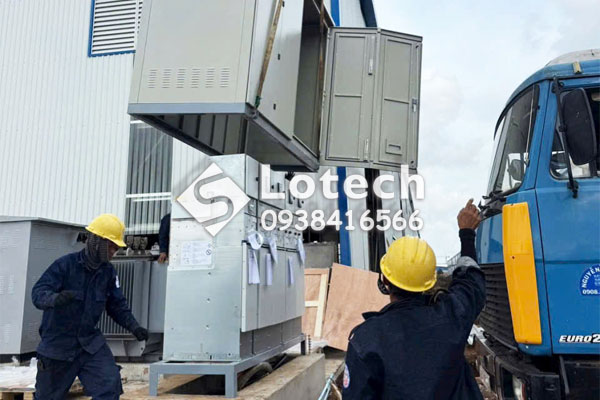

VẬN CHUYỂN:

- Giao hàng: Tủ 8DJH RRRT 24kV là dạng tủ RMU 4 ngăn đã được lắp ráp sẵn tại Nhà máy, Lotech đáp ứng giao hàng đến tận chân công trình.

- Phương thức di chuyển: Có thể sử dụng cẩu (dùng móc cẩu hoặc thanh thép ∅ 40mm xỏ qua các lỗ chuyên dụng) hoặc xe nâng (treo hoặc đặt đứng trên pallet) để di chuyển tủ.

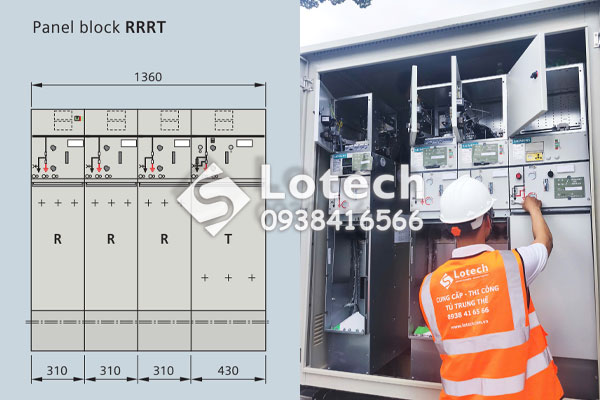

- Thông số kích thước điển hình cho tủ block RRRT:

+ Chiều rộng: 1360 mm (3 ngăn R rộng 310mm x 3 + 1 ngăn T rộng 430mm).

+ Chiều sâu: 775 mm (không có ống thoát khí) hoặc 890 mm (có ống thoát khí).

+ Chiều cao: Tùy chọn 1200 mm, 1400 mm hoặc 1700 mm (không tính ngăn hạ thế).

LẮP ĐẶT:

- Nền móng: Tủ nên được lắp đặt trên khung thép chịu lực hoặc sàn bê tông cốt thép.

- Khoảng cách lắp đặt:

+ Khi lắp đặt, mở rộng hoặc thay thế, yêu cầu khoảng cách với tường bên ít nhất là 200mm.

+ Lối đi vận hành phía trước tủ nên đạt tối thiểu 1000 mm để thuận tiện cho việc bảo trì.

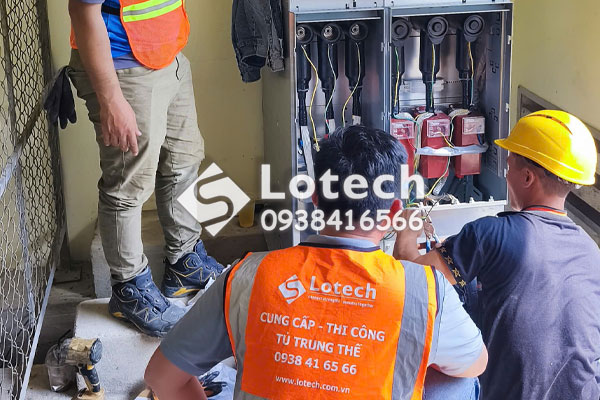

ĐẤU NỐI:

- Ngăn cầu dao phụ tải (R): Sử dụng sứ xuyên loại bên ngoài (outside-cone) theo tiêu chuẩn DIN EN 50181, giao diện loại C với bu lông M16 cho dòng 630A. Sử dụng đầu cáp T-Plug ABB, 3M, TE Raychem, Cellpack, Prysmian, REPL, Nexans... để đấu nối cáp vào.

- Ngăn dao cắt tải kèm chì bảo vệ MBA (T): Sử dụng giao diện sứ xuyên loại A (tiếp điểm cắm trực tiếp) cho cáp tiết diện lên đến 120mm2 hoặc tùy chọn loại C nếu cần định tuyến cáp xuống dưới. Sử dụng đầu cáp Elbow ABB, 3M, TE Raychem, Cellpack, Prysmian, REPL, Nexans... để đấu nối cáp vào.

VẬN HÀNH:

- Cầu dao phụ tải 3 vị trí (Đóng - Mở - Tiếp địa): Vận hành bằng tay thông qua tay thao tác rời hoặc bằng động cơ (tùy chọn).

- Hệ thống khóa liên động (Interlocks): Chỉ có thể mở cửa khoang cáp khi xuất tuyến đã được cách ly và nối đất.

- Thay thế cầu chì: Có thể thực hiện dễ dàng bằng tay mà không cần dụng cụ sau khi ngăn máy biến áp đã được nối đất.
