Ghép Tủ RMU 5 Ngăn Siemens 8DJH L=TT=TT Tích Hợp Rơ Le Relloye 7SR45

Tủ RMU Siemens 8DJH cấu hình 5 ngăn L=TT=TT được ghép theo yêu cầu công trình, kết hợp ngăn máy cắt, các ngăn cầu dao phụ tải kèm chì và giải pháp rơ le bảo vệ. Lotech cung cấp thiết bị, vỏ tủ ngoài trời và dịch vụ ghép ngăn, tích hợp rơ le, CT lắp đặt cùng đầu cáp ngầm theo hồ sơ kỹ thuật đã thống nhất.

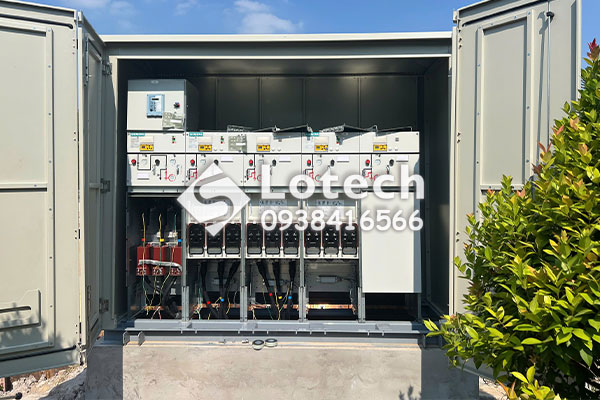

Tủ RMU 5 ngăn Siemens 8DJH L=TT=TT

- Loại: Tủ RMU 5 ngăn.

- Nhãn hiệu: Siemens 8DJH.

- Cấu hình tủ:

+ Module 1 ngăn L: Ngăn máy cắt chân không.

+ 2 module 2 ngăn TT: Ngăn dao cắt tải có bệ chì.

- Đấu nối:

+ Đầu cáp T-Plug nối cáp vào ngăn L.

+ Đầu cáp Elbow nối cáp vào ngăn T.

+ Bộ phận plug-in (khớp nối tiếp xúc và khớp nối silicon) mở rộng thanh cái đấu nối giữa các tủ.

- Rơ le bảo vệ: Relloye 7SR45 Siemens.

- Biến dòng CT: Cấp nguồn và tín hiệu cho Rơ le Bảo vệ quá dòng không định hướng.

- Vỏ tủ (tùy chọn): Vỏ tủ RMU 5 ngăn 2200H 2500W 1000D tole 2mm RAL7032.

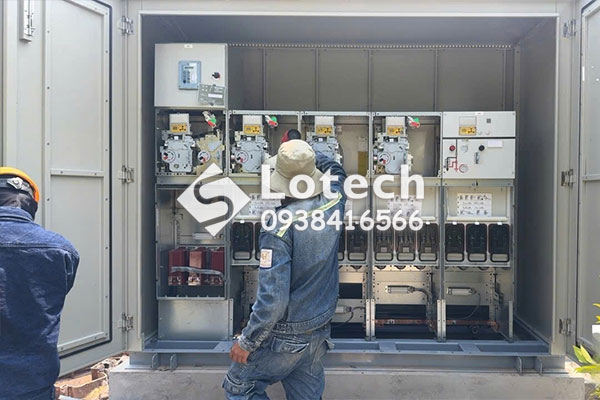

Giải pháp ghép nối tủ RMU Siemens 8DJH L=TT=TT

RMU 5 ngăn cần được xem xét như một cụm thiết bị đồng bộ. Lotech chuyên cung cấp giải pháp ghép ngăn mở rộng tủ trung thế - lắp mới và nâng cấp phù hợp yêu cầu từng dự án.

- Lotech xác định chức năng từng ngăn, làm rõ sơ đồ kết nối, hướng bố trí tủ, phương án đấu nối cáp ngầm, vị trí CT và tín hiệu cần đưa về mạch bảo vệ hoặc hệ thống giám sát.

- Lotech phối hợp thực hiện ghép ngăn và tích hợp thiết bị theo hồ sơ được khách hàng thống nhất. C

- Lotech đáp ứng các dự án ghép ngăn tủ RMU trong nhà hoặc lắp đặt trong vỏ tủ RMU đặt ngoài trời, thiết kế đạt chuẩn điện lực về khả năng bảo vệ.

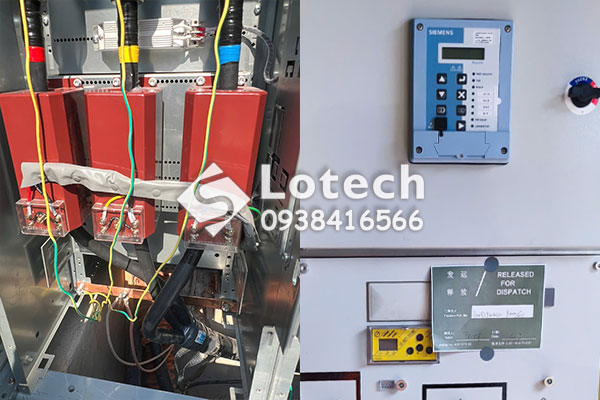

Tích hợp rơ le Reyrolle 7SR45 và CT cho tủ đóng cắt RMU Siemens

Siemens Relay 7SR45 - Rơ le bảo vệ tủ trung thế được tích hợp với ngăn đóng cắt theo chức năng bảo vệ và sơ đồ nhị thứ của dự án. Việc lựa chọn, đấu nối CT và cấu hình rơ le cần căn cứ vào thông số máy biến dòng, sơ đồ đo lường, chức năng bảo vệ, logic tác động và yêu cầu phối hợp bảo vệ đã được đơn vị có thẩm quyền phê duyệt.

Phạm vi dịch vụ có thể bao gồm:

- Lắp đặt rơ le trên mặt tủ RMU.

- Đấu nối rơ le vị trí ngăn hạ áp hoặc ngăn chức năng theo thiết kế hãng.

- Đấu nối CT và mạch điều khiển.

- Phối hợp cài đặt thông số theo tài liệu được duyệt.

- Cùng kiểm tra các kết nối trong phạm vi thực hiện.

Trên đây là thông tin chia sẻ của Lotech về dịch vụ ghép tủ RMU 5 ngăn Siemens 8DJH L=TT=TT tích hợp Rơ le Relloye 7SR45.

Quý khách hàng có nhu cầu ghép tủ RMU Siemens 8DJH, tích hợp rơ le, kết nối Scada và các dịch vụ liên quan, có thể liên hệ kỹ thuật viên Lotech tư vấn cấu hình, phạm vi cung cấp và phương án triển khai phù hợp với công trình.
