Tủ RMU Siemens 8DJH RTT 24kV

Dòng sản phẩm tủ RMU Siemens 8DJH là tủ đóng cắt trung thế cách điện bằng khí SF6 (GIS), được thiết kế dạng hợp bộ kim loại kín (metal-enclosed) thế hệ mới nhất của hãng Siemens.

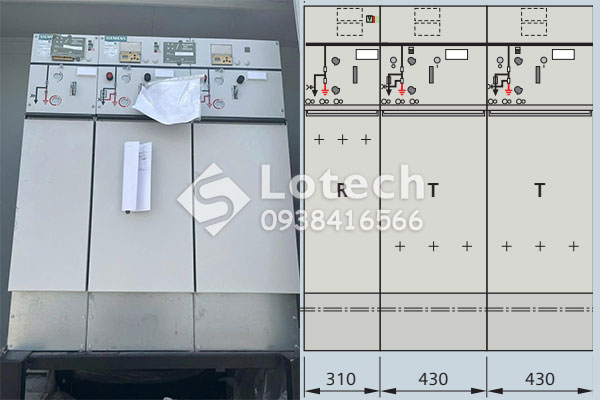

Tủ RMU Siemens 8DJH RTT 24kV là cấu hình tủ trung thế thông dụng phục vụ các trạm biến áp:

- Ngăn R: 01 Ngăn cầu dao phụ tải (LBS) 3 vị trí (Đóng - Mở - Tiếp địa). Sử dụng đầu cáp T-Plug để đấu nối cáp vào.

- Ngăn T: 02 Ngăn cầu dao phụ tải kết hợp với bệ đỡ cầu chì hạt nổ và dao tiếp địa phía sau cầu chì. Sử dụng đầu cáp Elbow để đấu nối cáp vào.

Thông số tủ trung thế 3 ngăn Siemens RTT 24kV

- Điện áp định mức: 24kV.

- Dòng định mức thanh cái: 630A.

- Dòng định mức ngăn đầu vào (R): 630A.

- Dòng định mức ngăn đầu ra bảo vệ MBA (T): 200A (sử dụng cầu chì hạt nổ bảo vệ).

- Khả năng chịu dòng ngắn mạch: Lên đến 25kA/1s hoặc 21kA/3s (tùy phiên bản đặt hàng).

- Tiêu chuẩn chế tạo: IEC 62271-200.

- Cấp bảo vệ vỏ tủ: IP65 đối với khoang chứa khí SF6 kín hoàn toàn, không cần bảo trì trong suốt vòng đời.

Cấu hình tủ RMU 3 ngăn Siemens RTT 24kV

NGĂN CẦU DAO PHỤ TẢI ĐẦU VÀO:

- Thiết bị đóng cắt chính sử dụng Dao cách ly 3 vị trí (Three-position switch-disconnector) tích hợp chung trong buồng khí SF6 kín.

- Cơ cấu truyền động mặc định của hãng là cơ cấu truyền động loại K (Snap-action mechanism) đóng cắt nhanh độc lập với tốc độ gạt tay của người vận hành. Có thể tích hợp thêm motor để điều khiển từ xa (SCADA).

- Khoang đấu nối cáp sử dụng sứ xuyên loại bushing Type C, kết nối bằng bulông M16 chuyên dụng cho đầu cáp T-Plug Raychem, ABB, 3M, Prysmian, Cellpack...

NGĂN CẦU DAO PHỤ TẢI LIÊN ĐỘNG CHÌ:

- Thiết bị đóng cắt chính là tổ hợp Cầu dao phụ tải liên động dao nối đất kết hợp với cầu chì trung thế.

- Cơ cấu truyền động sử dụng loại cơ cấu truyền động tích năng lò xo loại A (Stored-energy mechanism).

- Khoang chứa ống chì trung thế hoàn toàn kín cách điện, chống thấm nước tuyệt đối và nằm ngoài khoang khí SF6 để dễ dàng thay thế.

- Khoang đấu nối cáp sử dụng hệ thống đầu cáp dạng cắm nhanh ngoài cone (outside-cone plug-in system) loại Type A hoặc Type B, đấu nối bằng đầu cáp Elbow ABB, 3M, Raychem, Prysmian, Cellpack...
