Tủ Trung Thế RMU Siemens 8DJH RT

Tủ RMU Siemens 8DJH là dòng tủ trung thế GIS thế hệ mới nhất của SIEMENS thiết kế nhỏ gọn, metal-closed, metal, sử dụng trong nhà và các trạm compact ngoài trời, được kiểm nghiệm (type-tested) theo tiêu chuẩn IEC 62 271-200.

Sản phẩm tủ trung thế RMU Siemens 8DJH RT thuộc nhóm tủ RMU 2 ngăn chuyên dùng trong hệ thống phân phối điện trung thế đến 24kV.

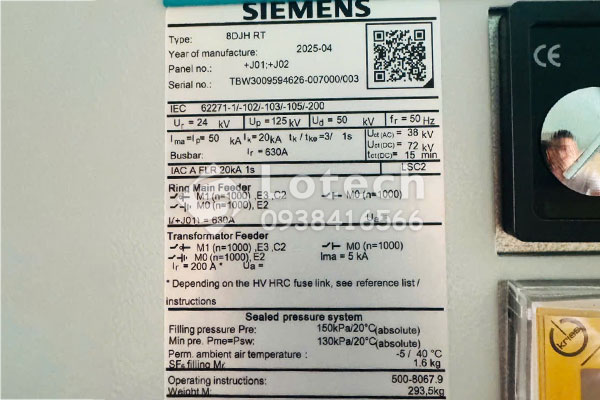

- Sản phẩm: Tủ RMU Siemens 8DJH RT.

- Cấu hình: 1 ngăn LBS 630A đầu vào + 1 ngăn LBS 200A kèm chì lộ ra bảo vệ máy biến áp.

- Điện áp định mức: 24kV.

- Dòng định mức: Ngăn R 630A; Ngăn T 200A.

- Tiêu chuẩn chế tạo: IEC 62271-200.

- Ứng dụng: Trạm kios, khu công nghiệp, nhà máy, tòa nhà cao tầng, điện mặt trời…

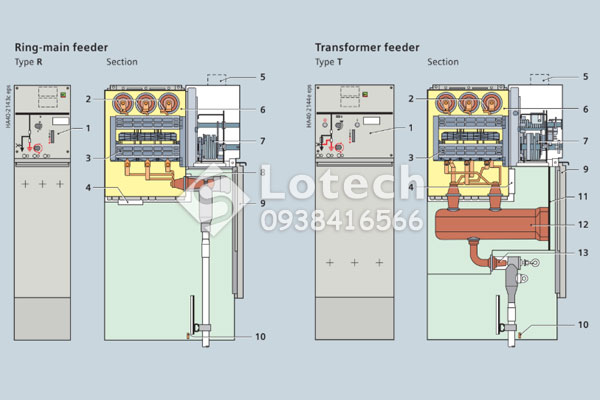

Cấu tạo

1. Bo mạch điều khiển (xem chi tiết tại trang 23).

2. Cấu trúc thanh cái.

3. Dao cách ly 3 vị trí.

4. Thiết bị xả áp (van giảm áp).

5. Ống dẫn dây có thể tháo rời, dùng cho bảo vệ hoặc đi dây thanh cái.

6. Khoang khí tủ đóng cắt, được bơm đầy khí cách điện.

7. Cơ cấu vận hành của thiết bị đóng cắt.

8. Đầu nối cáp với tiếp điểm bắt vít (M16).

9. Nắp khoang cáp.

10. Thanh tiếp địa với điểm nối tiếp địa (tùy chọn thiết kế).

11. Vách ngăn cách ly các khoang.

12. Cụm cầu chì HRC trung thế.

13. Đầu nối cáp dạng cắm, tùy chọn kết nối bắt vít (M16).

14. Máy cắt chân không (Vacuum circuit-breaker).

15. Cơ cấu vận hành máy cắt, tích hợp cả cơ cấu vận hành công tắc 3 vị trí.

Ưu điểm tủ RMU Siemens 8DJH RT

- Thiết kế nhỏ gọn, kín hoàn toàn bằng SF6 – vận hành an toàn và không cần bảo trì trong suốt vòng đời.

- Tích hợp thiết bị đóng cắt chất lượng cao của Siemens Đức – tuổi thọ cao, đóng cắt tin cậy.

- Đầy đủ các tùy chọn bảo vệ – phù hợp cho cả lộ xuất tuyến và lộ MBA.

- Cài đặt linh hoạt, phù hợp cho các dự án trạm, đáp ứng yêu cầu kỹ thuật của EVN, phù hợp lắp đặt tại các khu vực cấp điện từ lưới trung thế.

Lợi thế khi chọn mua tủ RMU Siemens tại Lotech

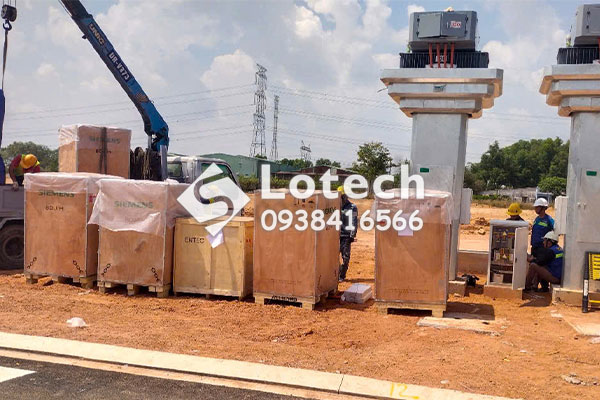

Với kinh nghiệm cung cấp tủ trung thế Siemens cho nhiều dự án lớn nhỏ trên toàn quốc, Lotech đem đến cho Quý khách hàng những lợi thế thiết thực như:

- Báo giá chiết khấu cao cho đơn vị thi công – tổng thầu.

- Cam kết hàng chính hãng Siemens, đầy đủ CO/CQ – chứng chỉ chất lượng.

- Hỗ trợ tư vấn kỹ thuật – hỗ trợ phối hợp bản vẽ, đấu nối, nghiệm thu.

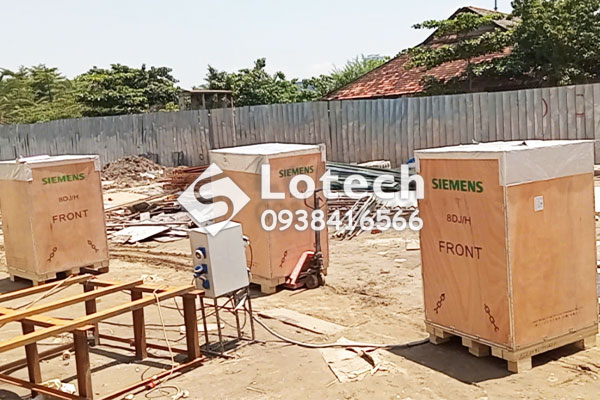

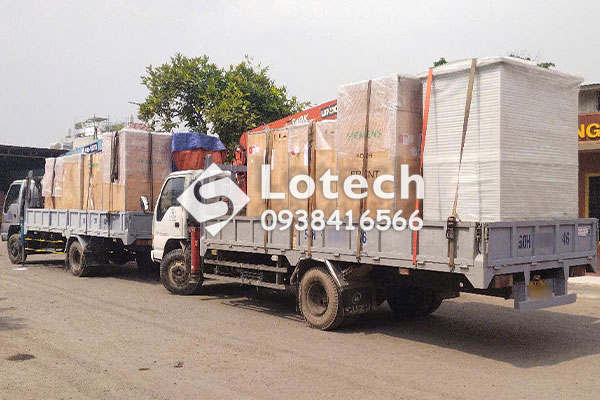

- Kho vận đáp ứng giao hàng nhanh tận nơi, đúng hẹn công trình.

Trên đây là thông tin chia sẻ của Lotech về sản phẩm Tủ RMU Siemens 8DJH RT. Quý khách cần thêm thông tin và báo giá tủ RMU, xin vui lòng liên hệ tổng đài miễn phí:
