Tủ Trung Thế TMS1 TGE Lắp VCB Evolis 24kV Schneider

Tủ trung thế Trường Giang Electric đã và đang được ứng dụng rộng rãi cho các Nhà máy công nghiệp vừa và lớn; Trạm biến áp đến 220kV; Trung tâm thương mại, cao ốc văn phòng; Khu công nghiệp, khu chế xuất; Nhà thầu cơ điện (M&E) cần giải pháp tủ nhanh, tùy biến, dễ phối hợp.

Tủ trung thế TMS1 TGE lắp VCB Evolis 24kV Schneider là một trong những dòng tủ sơ cấp (Primary MV Switchgear) được thiết kế và sản xuất tại Việt Nam, đáp ứng các tiêu chuẩn kỹ thuật quốc tế như IEC 62271-200, có chứng nhận Type-test từ ASTA, và đặc biệt phù hợp cho các ứng dụng công nghiệp yêu cầu cao về độ an toàn, độ tin cậy và khả năng mở rộng hệ thống.

Tủ TMS1 là tủ trung thế sơ cấp thường được cấp cho các trạm biến áp 110kV của các đơn vị Điện lực thuộc EVN, các nhà máy với khả năng đáp ứng yêu cầu về dòng cắt cao.

Tổng quan về tủ trung thế TMS1 TGE

- Loại tủ: Tủ trung thế sơ cấp (Primary MV Switchgear).

- Cách điện: Công nghệ cách điện không khí AIS (Air-Insulated Switchgear).

- Cấu trúc vỏ: Kim loại kín hoàn toàn (Metal-enclosed & Metal-clad).

- Thiết bị đóng cắt chính: Máy cắt chân không VCB Evolis của Schneider Electric – một trong những dòng VCB đáng tin cậy hàng đầu hiện nay.

- Xuất xứ: Sản xuất tại Việt Nam, đảm bảo nguồn cung ổn định, dịch vụ hậu mãi nhanh chóng và chi phí tối ưu.

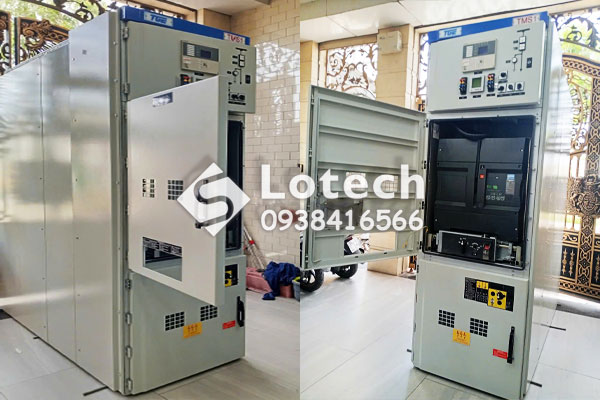

Ngăn máy cắt – sử dụng Evolis VCB 24kV (Tủ TMS1)

Tủ trung thế TMS1 sử dụng máy cắt chân không VCB dòng Evolis 24kV cho ngăn máy cắt, với các đặc điểm kỹ thuật nổi bật sau:

- Điện áp định mức 24kV.

- Khả năng cắt ngắn mạch lên đến 31.5kA.

- Dòng điện làm việc định mức từ 630A đến 2500A

- Ứng dụng công nghệ cắt trường từ trục (AMF – Axial Magnetic Field) hiện đại.

Ngăn máy cắt VCB Schneider tủ trung thế TGE Primary TMS1 được sản xuất và chế tạo phù hợp với tiêu chuẩn IEC 62271-100.

Cơ cấu vận hành ngăn máy cắt VCB tủ TMS1

Máy cắt chân không VCB Schneider Evolis có thể được gắn motor, cho phép thực hiện:

- Điều khiển từ xa.

- Đóng lặp lại nhanh (Fast Reclosing).

Cơ cấu vận hành bao gồm:

- Bộ tích trữ năng lượng trong lò xo để thực hiện thao tác đóng và mở máy cắt khi cần.

- Cần lên cót bằng tay (trong trường hợp không có điện).

- Hai nút cơ khí Đóng/Mở bố trí ở mặt trước máy cắt, cho phép thao tác khi cửa tủ đang mở và máy cắt đang ở vị trí thí nghiệm (Test Position).

Lợi thế khi chọn tủ máy cắt chân không TMS1 ngăn VCB Evolis 24kV Schneider

Tủ trung thế TMS1 là lựa chọn tối ưu cho các dự án cần sự an toàn, hiệu quả, tùy biến và khả năng tương thích cao, trong khi vẫn đảm bảo chi phí cạnh tranh. Đặc biệt, TMS1 TGE tích hợp máy cắt chân không Evolis 24kV của Schneider Electric, dòng thiết bị đã được kiểm chứng rộng rãi trên toàn cầu với tuổi thọ cơ học cao, khả năng đóng cắt lên đến 30,000 lần, vận hành êm ái và đáng tin cậy trong các điều kiện môi trường khắc nghiệt.

Ưu điểm tủ TMS1 – Giải pháp tủ AIS sơ cấp sản xuất trong nước

Tủ trung thế TMS1 24kV 1250A 31.5kA/3s của TGE đã và đang được sử dụng rộng rãi trong các dự án điện lực, nhà máy công nghiệp, và khu đô thị lớn, đảm bảo an toàn và hiệu quả vận hành.

Tủ TMS1 đem đến giải pháp tủ trung thế vừa đảm bảo hiệu suất vận hành, vừa linh hoạt trong thiết kế và khả năng tích hợp cho hầu hết hệ thống tủ trung thế 24kV - 40,5kV.

Chứng nhận tiêu chuẩn quốc tế của tủ TMS1

Tủ TMS1 đạt chuẩn IEC 62271-200: tiêu chuẩn quốc tế về tủ đóng cắt trung thế.

Đồng thời, sản phẩm đã được Type-test tại phòng thí nghiệm ASTA – một trong những tổ chức kiểm định uy tín hàng đầu thế giới, bao gồm thử nghiệm:

- Độ bền điện áp xung.

- Khả năng chịu dòng ngắn mạch.

- Khả năng vận hành cơ khí – điện.

- An toàn khi sự cố hồ quang trong tủ (Internal Arc Classification).

Việc được sản xuất tại Việt Nam với thiết bị chính hãng và chứng nhận quốc tế giúp tủ TMS1 đáp ứng toàn diện các yêu cầu khắt khe trong vận hành lưới điện trung thế hiện đại.

Tủ TMS1 - Tùy biến thiết kế linh hoạt theo yêu cầu

Thiết kế và bố trí ngăn tủ trung thế TGE được Lotech đáp ứng tùy biến theo yêu cầu từng dự án, từ sơ đồ mạch, cáp ngầm/trên không, cho đến lựa chọn thiết bị, kiểu lắp đặt và không gian bố trí thực tế.

Tủ máy cắt chân không trung thế - VCB TGE TMS1 có khả năng lắp mới độc lập, hoặc thay thế, mở rộng đồng bộ vào các dãy tủ hiện hữu của các hãng như ABB, Siemens, Schneider... với độ tương thích cao, giúp tiết kiệm chi phí và thời gian tích hợp hệ thống.

Đội ngũ TGE và Lotech sẵn sàng hỗ trợ từ khâu tư vấn sơ bộ đến thiết kế chi tiết theo chuẩn của các đơn vị tư vấn kỹ thuật hoặc chủ đầu tư.

Giá thành cạnh tranh – Chất lượng đồng bộ

Nhờ chủ động sản xuất nội địa, dòng sản phẩm tủ hợp bộ trung thế TMS1 Trường Giang Electric có lợi thế về chi phí, thời gian giao hàng và hỗ trợ kỹ thuật.

Sản phẩm tủ đóng cắt trung thế TGE Trường Giang có giá tốt hơn nhiều so với các dòng tủ nhập khẩu nguyên chiếc nhưng vẫn đảm bảo sử dụng thiết bị các hãng quốc tế theo yêu cầu (Schneider, ABB, Siemens, Hyundai...) và quy trình kiểm soát chất lượng nghiêm ngặt.

Ứng dụng linh hoạt – Tích hợp dễ dàng

Tủ TMS1 có khả năng tích hợp đồng bộ hoặc xen kẽ vào các dãy tủ hiện hữu của các hãng lớn như ABB, Siemens, Schneider... Theo đó, Lotech sẵn sàng tư vấn giải pháp nâng cấp dãy tủ trung thế hiện hữu đáp ứng các yêu cầu:

- Cung cấp và lắp đặt tủ trung thế TMS1.

- Triển khai phương án mở rộng hệ thống tủ trung thế 24kV - 40,5kV.

- Thay thế từng ngăn tủ do thiết bị hư hỏng, xuống cấp.

- Bổ sung bảo vệ, đo lường, tích hợp hệ thống SCADA.

Hỗ trợ kỹ thuật toàn diện cho tủ trung thế sơ cấp và thứ cấp

TGE và Lotech sẵn sàng cung cấp trọn gói từ thiết kế – sản xuất – kiểm định – lắp đặt – hỗ trợ vận hành – bảo trì, bảo dưỡng – sửa chữa, nâng cấp hệ thống tủ trung thế cho trạm biến áp đến 220kV.

Lotech - Công ty thành viên phân phối tủ trung thế TGE cung cấp đầy đủ sản phẩm tủ trung thế, tủ RMU TGE, vật tư, thiết bị, linh kiện, phụ kiện tủ.

Hỗ trợ tận nơi cho cả lắp mới hoặc thay thế, nâng cấp tại các trạm hiện hữu.

Dịch vụ bảo trì, bảo dưỡng định kỳ và xử lý sự cố 24/7 (cam kết có mặt tại hiện trường trong vòng 12h sau khi nhận yêu cầu).
