Ngăn Điều Khiểu Tủ Trung Thế TMS1 TGE

Trong cấu trúc tiêu chuẩn của tủ hợp bộ trung thế TMS1 Trường Giang Electric được chia thành 4 ngăn chức năng chính: Ngăn máy cắt; Ngăn thanh cái; Ngăn cáp; Ngăn điều khiển (hoặc ngăn hạ thế).

Trong đó, Ngăn điều khiển tủ trung thế TMS1 TGE đóng vai trò trung tâm trong việc vận hành, bảo vệ và giám sát hệ thống. Đây là nơi trang bị các thành phần như rơ le bảo vệ, công tắc chuyển mạch, bộ chỉ thị, đèn trạng thái, aptomat cấp nguồn và các thiết bị phụ trợ khác.

Tổng quan về ngăn điều khiển tủ TMS1

- Sản phẩm: Tủ trung thế sơ cấp TMS1.

- Nhóm: Ngăn điều khiển - control compartment.

- Vị trí: Ngăn điều khiển tủ trung thế TMS1 được bố trí phía trên ngăn máy cắt và tách biệt hoàn toàn theo tiêu chuẩn Metal-clad (bọc kim loại cách ly từng khoang).

- Chức năng:

+ Chức năng chính là Chỉ thị trạng thái - Đo lường - Điều khiển - Bảo vệ.

+ Có khả năng tích hợp nhiều chức năng hiện đại như Kết nối SCADA, tích hợp hệ thống điều khiển phân tán (DSC) và các giải pháp tự động hóa khác.

- Cấu trúc: Vỏ tủ kim loại kín Metal-enclosed và bọc kim loại cách ly từng khoang Metal-clad.

Chức năng điều khiển tủ trung thế TMS1

1. Chỉ thị trạng thái.

Khoang điều khiển tủ TMS1 có chức năng chỉ thị trạng thái và vị trí làm việc của các thiết bị như:

- Máy cắt chân không (VCB).

- Dao tiếp địa (ES).

- Biến điện áp (VT).

Thông tin hiển thị trực quan trên sơ đồ mô phỏng bằng đèn LED chỉ thị. Chức năng này có ý nghĩa cung cấp thông tin cho người vận hành, hỗ trợ giám sát từ xa hoặc tại chỗ một cách dễ dàng và chính xác, từ đó tăng tuổi thọ vận hành tủ đóng cắt trung thế TMS1 TGE Trường Giang.

2. Giám sát và Bảo vệ.

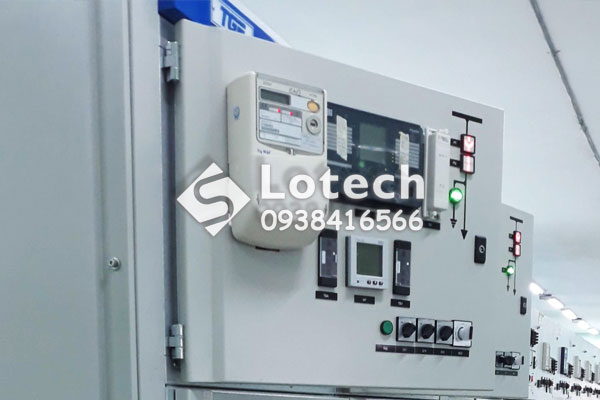

Rơ le bảo vệ được lắp ở mặt trước của ngăn điều khiển cho phép

- Giám sát trực tiếp thông qua giao tiếp dữ liệu từ rơ le, sử dụng các giao thức truyền thông tiêu chuẩn.

- Giám sát trạng thái vận hành từ xa thông qua camera.

Các rơ le lắp đặt cho tủ TMS1 hỗ trợ các giao thức truyền thông: IEC 60870-5-101; IEC 60870-5-103; IEC 60870-5-104; IEC 61850.

3. Chức năng điều khiển hiện đại.

- Kết nối SCADA (Supervisory Control And Data Acquisition).

- Tích hợp hệ thống điều khiển phân tán DSC (Distributed System Control).

- Triển khai các giải pháp tự động hóa thông minh khác như cảnh báo sớm, phân tích lỗi, giao tiếp đa điểm...

Vật Tư Thiết Bị Chính Trong Ngăn Điều Khiển Tủ TMS1

1 - Hệ thống Relay bảo vệ tủ trung thế TMS1

- Tích hợp khối kiểm tra (test block) để kiểm tra chức năng rơ le mà không cần tháo rời.

- Tùy chọn dải rơ le số (Digital Relay Range Options) với nhiều loại rơ le bảo vệ số khác nhau được sử dụng nhằm đáp ứng đa dạng nhu cầu của khách hàng.

- Các loại rơ le được lựa chọn phù hợp với đặc điểm kỹ thuật của từng trạm biến áp, mang lại giải pháp tối ưu dựa trên kinh nghiệm thực tế của nhà sản xuất.

- Ngoài ra, còn có thể tích hợp rơ le phát hiện hồ quang điện chuyên dụng để đáp ứng các yêu cầu bảo vệ nâng cao.

Lotech đáp ứng yêu cầu lựa chọn các loại Rơ le trung thế hãng ABB, Schneider, Siemens, AVERA, SEL, Toshiba... Quý khách cần được tư vấn chi tiết hơn về các loại rơ le lắp tủ trung thế, có thể liên hệ tổng đài hỗ trợ miễn phí:

2 - Đồng hồ đo lường đa chức năng

- Đồng hồ hiển thị thông số điện áp (V), dòng điện (A), công suất (kW), hệ số công suất (PF), tần số (Hz)...

- Hỗ trợ giao tiếp truyền thông để truyền dữ liệu đo lường về trung tâm điều khiển.

3 - Công tắc lắp tủ trung thế TMS1

- Công tắc điều khiển Đóng/Cắt, chọn chế độ vận hành từ xa hoặc tại chỗ.

- Có thể tích hợp công tắc khóa liên động cơ khí hoặc điện tử để tăng độ an toàn.

4 - Đèn hiển thị trạng thái máy cắt, dao tiếp địa tủ TMS1

- Hệ thống đèn chỉ thị điện áp (Voltage Presence Indicator).

- Hệ thống đèn chỉ thị trạng thái (LED Semafor).

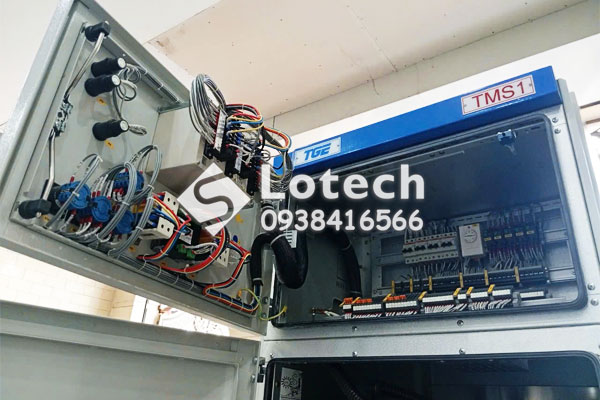

5 - Hệ thống dây điều khiển và đấu nối

Phần dây:

- Dây tín hiệu liên động (external interlocking) được bố trí phía bên trái ngăn điều khiển.

- Dây điều khiển nội bộ được bố trí phía bên phải, đảm bảo cách ly và thuận tiện bảo trì.

Phần đấu nối ngăn điều khiển được thiết kế đáp ứng yêu cầu tiêu chuẩn ngành điện, tin cậy và thẩm mỹ.

- Bấm cos – ra dây bằng máy tự động hóa, đảm bảo độ đồng nhất cao.

- Sử dụng đầu cos, đầu nối dây đạt tiêu chuẩn, đã qua kiểm tra độ tiếp xúc và điện trở.

- Các hàng kẹp, cầu đấu... được thử nghiệm điện trở tiếp xúc, đảm bảo độ tin cậy cao trong vận hành lâu dài.

Ngăn điều khiển là trái tim điều hành và bảo vệ toàn bộ hệ thống tủ trung thế TMS1 TGE. Với thiết kế hiện đại, khả năng tích hợp cao và sử dụng thiết bị chất lượng quốc tế, Lotech cung cấp một giải pháp vừa an toàn – linh hoạt – thông minh, vừa tối ưu chi phí đầu tư và vận hành.

Quý khách có yêu cầu tư vấn lựa chọn tủ trung thế 24kV - 40,5kV, các giải pháp lắp đặt, nâng cấp hoặc thay thế vật tư thiết bị điều khiển tủ trung thế - có thể liên hệ tổng đài tư vấn miễn phí của Lotech:
