Ngăn Máy Cắt VCB Schneider Tủ Trung Thế TGE Primary TMS1

Tủ trung thế TMS1 là loại tủ sơ cấp (Primary MV Switchgear), cách điện bằng không khí (AIS), thiết kế vỏ kim loại kín (Metal-enclosed) và bọc kim loại cách ly từng khoang (Metal-clad), đảm bảo độ an toàn và độ bền vượt trội trong vận hành.

Ngăn máy cắt VCB Schneider tủ trung thế TGE Primary TMS1 đáp ứng đầy đủ các tiêu chuẩn kỹ thuật cao nhất của hệ thống điện trung thế hiện đại.

- Thiết kế ngăn máy cắt tương thích với VCB Schneider, ABB... tối ưu cho thao tác kéo rút, với kết cấu cơ khí chắc chắn, an toàn và kết nối điện tin cậy.

- Máy cắt chân không Schneider Evolis phiên bản kéo rút, cơ chế an toàn chốt liên động, dải điện áp lên đến 24kV, dòng định mức đến 2500A và khả năng chịu ngắn mạch 40kA.

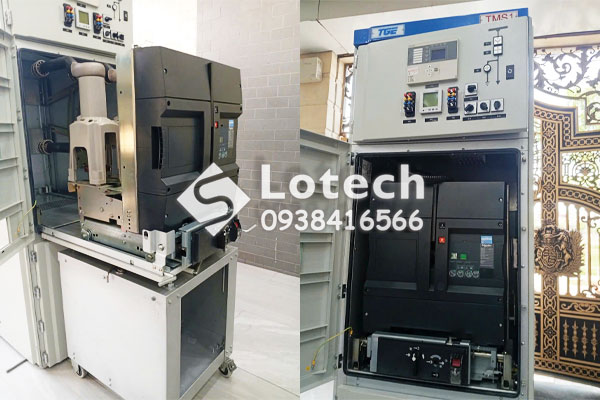

Tủ trung thế TMS1 TGE lắp VCB Evolis 24kV Schneider là lựa chọn tối ưu cho các hệ thống điện trung thế yêu cầu độ tin cậy cao, khả năng mở rộng linh hoạt và chi phí vận hành hiệu quả.

Tủ TMS1 thiết kế tương thích hoàn hảo với Máy cắt VCB Schneider Evolis


Ngăn máy cắt trong tủ TMS1 được thiết kế tương thích hoàn toàn với máy cắt chân không VCB Schneider Evolis, cho phép lắp đặt dễ dàng, đồng bộ, vận hành an toàn và ổn định. Tủ trung thế cũng có khả năng tích hợp với các dãy tủ hiện hữu của Schneider, ABB, Siemens..., giúp tiết kiệm chi phí đầu tư và rút ngắn thời gian triển khai dự án.

Thiết kế khoang máy cắt chân không tủ TMS1:

- Khoang máy cắt lắp các thiết bị cần thiết như ray và thành phần di chuyển, có thể di chuyển máy cắt giữa vị trí vận hành và vị trí kiểm tra.

- Khi máy cắt được di chuyển từ vị trí vận hành ra vị trí kiểm tra, các tiếp điểm cố định kết nối sẽ được tự động che bởi các tấm kim loại có thể khóa giữa khoang thanh cái và khoang đấu cáp bằng ổ khóa khi máy cắt được rút ra bên ngoài.

Xe thao tác máy cắt (Racking Trolley):

- Xe thao tác cho phép TGE thiết kế giải pháp tủ trung thế với tính năng an toàn nâng cao.

- Được tích hợp hệ thống liên động chắc chắn giữa: Cửa tủ; Phích cắm điều khiển hạ thế (LV plug); Máy cắt VCB; Dao tiếp địa.

- Tùy chọn tích hợp motor điều khiển thao tác vào/rút ra (rack-in/rack-out) từ xa. Có thể trang bị thêm động cơ điện tùy chọn, cho phép thao tác đóng/rút máy cắt từ xa thông qua phòng điều khiển trung tâm (SCADA hoặc DSC).

Ống cách điện và cửa che (Insulating Bushing & Shutter):

- Sứ xuyên bushing tủ trung thế được dùng để kết nối máy cắt với ngăn thanh cái và ngăn cáp. Sứ xuyên nối tủ trung thế được chế tạo từ nhựa epoxy đúc, đảm bảo cách điện an toàn giữa các ngăn chức năng trong tủ trung thế TMS1.

- Cửa che (shutter) bằng kim loại, được tự động đóng/mở thông qua hệ thống liên động cơ khí, khi máy cắt không khí VCB được thao tác chuyển từ vị trí test sang vị trí vận hành (operation) hoặc ngược lại.

Máy cắt chân không VCB Evolis lắp cho tủ TMS1

Máy cắt chân không VCB nhãn hiệu Evolis của Schneider Electric cung cấp cả phiên bản cố định và kéo rút (withdrawable in cradle), mang lại sự linh hoạt tối đa cho các thiết kế tủ trung thế như TMS1.

- Khả năng kéo rút an toàn: Thiết kế cradle (giá đỡ) cho phép rút hoàn toàn bộ máy cắt ra khỏi tủ trong khi vẫn kết nối nguồn phụ thấp áp, đảm bảo thao tác kiểm tra, bảo trì hay thay thế tiện lợi mà không cần ngắt điện toàn hệ thống.

- Hệ cơ khí Masterpact: Cơ cấu rút-in/rút-out sử dụng bộ truyền động từ dòng Masterpact, đã được chứng minh qua hàng trăm ngàn điểm lắp đặt, đảm bảo độ bền cơ học cao và thao tác mượt mà.

- Interlock an toàn tích hợp: Cơ chế chốt liên động chỉ cho phép kéo rút khi công tắc mở, và không đóng khi chưa nối nguồn phụ – mang lại độ an toàn cao trong vận hành.

- Dải điện áp linh hoạt: Sử dụng được ở các mức 7.2kV, 12kV, 17.5kV và đến 24kV, phù hợp với nhiều hệ trung thế khác nhau.

- Dòng định mức đa dạng: 630A, 1250A, 1600A, 2500A để lựa chọn theo nhu cầu tải thực tế.

- Khả năng cắt ngắn mạch mạnh mẽ: Phạm vi từ 25 kA đến 40 kA (Icu), đáp ứng tiêu chuẩn bảo vệ lưới điện cấp.

- Tuổi thọ điện – cơ học xuất sắc: Cơ khí đạt cấp M2 (10 000 thao tác), khả năng chịu kháng của mạch điện đạt E2 theo IEC 62271, độ bền cao trong ứng dụng công nghiệp

Giải Pháp Tủ Trung Thế Sơ Cấp Tùy Biến Theo Yêu Cầu Dự Án

Trong thực tế triển khai các công trình điện – đặc biệt là hệ thống điện trung thế sơ cấp – mỗi dự án thường mang những đặc thù kỹ thuật riêng biệt về không gian lắp đặt, yêu cầu công suất, chuẩn thiết bị, cũng như điều kiện vận hành. Với kinh nghiệm sản xuất và triển khai thực tế nhiều năm, chúng tôi cung cấp giải pháp tủ trung thế sơ cấp TMS1 được thiết kế linh hoạt, tùy biến theo yêu cầu từng dự án cụ thể.

- Lựa chọn ngăn tủ: Hỗ trợ tùy chọn nhiều dạng ngăn như ngăn máy cắt, ngăn cáp, ngăn biến dòng – biến điện áp (CT/VT), ngăn đo đếm, ngăn đo xa, v.v...

- Tùy chỉnh sơ đồ nhất thứ – nhị thứ: Tủ TMS1 có thể thiết kế phù hợp với nhiều loại sơ đồ đấu nối: hình tia, vòng hở, song song vận hành, liên lạc trạm…

- Đa dạng điện áp và dòng định mức: Hỗ trợ các dải điện áp 12kV – 24kV – 36kV – 40,5kV, với dòng định mức lên đến 1250A, 2500A (tùy theo yêu cầu tải).

- Thiết bị tích hợp tùy chọn: Hỗ trợ tích hợp đa dạng chủng loại máy cắt (VCB Schneider, ABB, Siemens...), rơle bảo vệ kỹ thuật số, biến dòng/điện áp, cảm biến, điều khiển từ xa SCADA…

VCB Retrofit - Thay thế VCB cho tủ trung thế sử dụng máy cắt Evolis Schneider

Lotech và TGE đem đến giải pháp lý tưởng cho các nhu cầu nâng cấp, thay thế máy cắt VCB cũ, hư hỏng hoặc xuống cấp. Chúng tôi chuyên cung cấp và thay thế ngăn máy cắt VCB tủ trung thế Schneider, ABB.

Chúng tôi cung cấp giải pháp Retrofit VCB hiệu quả, giúp giảm thiểu thời gian dừng hệ thống, tiết kiệm chi phí đầu tư và tận dụng lại kết cấu tủ hiện hữu.

Chúng tôi luôn ưu tiên các phương án cải tạo và nâng cấp tủ trung thế phù hợp cho các trạm biến áp, ngay cả khu vực có không gian hạn chế, đáp ứng nâng cấp, thay thế thiết bị mà không thay đổi toàn bộ tủ.

Lợi Thế Khi Lựa Chọn Tủ Trung Thế Cấp Bởi Lotech & TGE

1. Đảm bảo về chất lượng:

Đáp ứng tiêu chuẩn kỹ thuật theo khu vực hoặc quốc tế: IEC 62271-200, IEC 62271-100, TCVN, tiêu chuẩn riêng của EVN, hoặc yêu cầu đặc thù của nhà máy, khu công nghiệp, tòa nhà cao tầng…

2. Ưu thế nội địa - Giao hàng nhanh - Hậu mãi tốt:

Với lợi thế sản xuất nội địa, chúng tôi chủ động trong nguồn cung, đảm bảo tiến độ giao hàng nhanh, hỗ trợ lắp đặt tận nơi và dịch vụ hậu mãi chuyên nghiệp. Khách hàng có thể yên tâm từ khâu tư vấn đến khi vận hành ổn định hệ thống.

3. Khả năng tùy biến cao:

Sản phẩm tủ trung thế TGE luôn được sản xuất chế tạo tiệm cận với các tiêu chuẩn quốc tế. Bên cạnh hệ thống tủ trung thế theo các quy chuẩn chung của điện lực, Chúng tôi cung cấp giải pháp thiết kế và sản xuất tủ trung thế theo yêu cầu riêng biệt của từng dự án.

4. Chính sách giá tốt từ nhà máy:

Cung cấp mức giá cạnh tranh, minh bạch và linh hoạt theo quy mô từng dự án. Chính sách chiết khấu tốt cho đơn hàng số lượng lớn, hỗ trợ tối đa cho chủ đầu tư và nhà thầu trong việc tối ưu chi phí đầu tư ban đầu.
