Ngăn VCB ABB Tủ Máy Cắt Trung Thế TMS1 TGE

Tủ trung thế sơ cấp TMS1 do Trường Giang Electric (TGE) thiết kế và sản xuất trong nước là dòng tủ trung thế cách điện không khí AIS (Air-insulated Switchgear), cấu trúc metal-clad, được tối ưu để tích hợp với các dòng máy cắt chân không VCB hãng ABB, đặc biệt là VCB ABB VD4 – một trong những dòng máy cắt phổ biến và đáng tin cậy nhất hiện nay.

Tủ máy cắt trung thế TMS1 sử dụng VCB ABB VD4 là giải pháp kết hợp giữa độ tin cậy quốc tế và sự linh hoạt nội địa hóa, lý tưởng cho các hệ thống điện trung thế cần hiệu quả, an toàn và bền vững. Theo đó, ngăn VCB ABB tủ máy cắt trung thế TMS1 TGE đã và đang là lựa chọn phổ biến trong các trạm biến áp đến 110kV, các dự án yêu cầu chất lượng cao, cấu hình linh hoạt, và khả năng vận hành ổn định lâu dài.

Thông số kỹ thuật tủ trung thế TMS1 ngăn máy cắt VCB ABB

- Điện áp định mức: 12kV / 17.5kV / 24kV.

- Dòng điện định mức: 630A – 1250A – 1600A – 2000A – 2500A.

- Dòng cắt ngắn mạch (Icu): 25kA / 31.5kA / 40kA.

- Máy cắt sử dụng: ABB VD4 – phiên bản kéo rút (withdrawable), cơ cấu nạp lò xo motor.

- Cấp bền điện – cơ: E2 – M2 – C2 (theo IEC 62271-100).

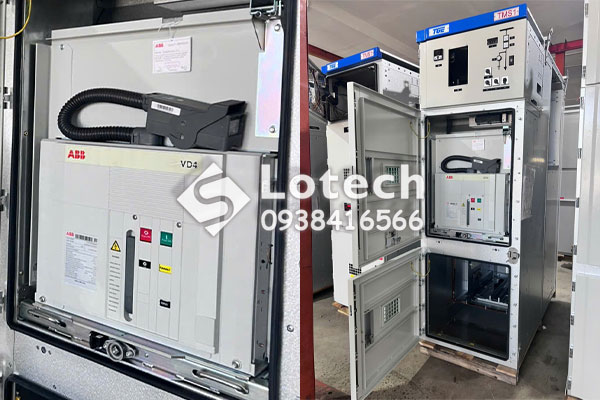

Thiết kế ngăn máy cắt VCB ABB tối ưu trong tủ TMS1 TGE

Ngăn máy cắt trong tủ TMS1 được Trường Giang Electric thiết kế phù hợp cho Máy cắt chân không VCB ABB VD4, với các yếu tố kỹ thuật đảm bảo độ tương thích và an toàn cao:

- Trang bị cradle chuyên dụng cho máy cắt ABB VD4, kết nối chính xác các tiếp điểm động – tĩnh khi thao tác đóng ngăn.

- Ray trượt và hệ thống dẫn hướng chắc chắn, cho phép tháo lắp máy cắt an toàn, nhanh chóng.

- Cửa che (shutter) bằng kim loại tự động, đóng khi máy cắt được kéo ra, cách ly hoàn toàn phần dẫn điện.

- Hệ thống liên động cơ khí an toàn, chỉ cho phép thao tác khi đáp ứng đủ điều kiện vận hành.

Giải pháp tích hợp hoàn hảo giữa tủ TMS1 và VCB ABB VD4

Tủ đóng cắt trung thế TGE Trường Giang TMS1 tích hợp máy cắt chân không ABB VD4 là giải pháp lý tưởng cho nhà máy, khu công nghiệp, tòa nhà, trạm điện năng lượng và hạ tầng đô thị.

- Tính phổ biến cao: ABB VD4 là dòng máy cắt được sử dụng rộng rãi tại Việt Nam, giúp dễ bảo trì, dễ mua phụ tùng và tương thích với nhiều hệ thống hiện hữu.

- Độ tin cậy cao – vận hành bền bỉ: Cấu trúc chân không, kết cấu cơ khí vững chắc, tuổi thọ cơ và điện cao, phù hợp cho môi trường làm việc liên tục.

- Tối ưu bảo trì: Thiết kế kéo rút giúp việc kiểm tra, bảo trì nhanh chóng mà không ngắt điện toàn trạm. Có thể tích hợp cảm biến, bộ đếm, relay kỹ thuật số hoặc SCADA tùy theo yêu cầu.

Lợi thế khi lựa chọn tủ trung thế TMS1 lắp đặt VCB ABB tại Lotech

Khi lựa chọn tủ TMS1 tích hợp VCB ABB VD4 từ Lotech và Trường Giang Electric, khách hàng được đảm bảo:

1. Sản phẩm sản xuất nội địa, chủ động tiến độ – tối ưu chi phí – linh hoạt tùy chỉnh.

2. Tủ thiết kế chính xác theo từng loại VCB ABB, tránh phát sinh trong lắp đặt thực tế.

3. Dịch vụ kỹ thuật đầy đủ: tư vấn thiết kế – lắp đặt – chạy thử – nghiệm thu – bảo trì hậu mãi.

4. Tối ưu chi phí đầu tư hệ thống tủ trung thế sử dụng thiết bị cao cấp kết hợp với vỏ tủ sản xuất nội địa đạt chuẩn chất lượng.

Quý khách cần hỗ trợ kỹ thuật hoặc báo giá tủ TMS1 lắp VCB ABB VD4, có thể liên hệ tổng đài hỗ trợ miễn phí:
