Tủ Trung Thế RMU 4 Ngăn Ormazabal

Tủ trung thế RMU 4 ngăn Ormazabal là dòng tủ đóng cắt trung thế bọc kín cách điện bằng khí SF6 cao cấp, đến từ Tập đoàn Velatia (Tây Ban Nha). Tại thị trường Việt Nam, dòng sản phẩm phổ biến nhất của hãng là Ormazabal GA / GAE với các cấu hình thông dụng như: 2k2ts; 3k1ts; 4k; 2k1lsv + 1lsv...

Các dòng tủ RMU 4 ngăn Ormazabal

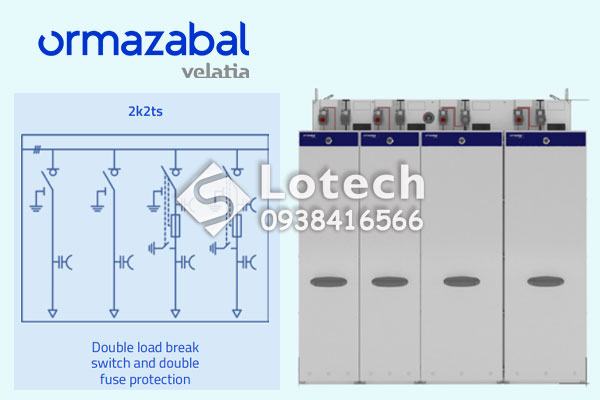

- Tủ RMU 4 ngăn 2k2ts: 2 ngăn cầu dao phụ tải đường dây + 2 ngăn cầu chì bảo vệ cho 2 máy biến áp.

+ Tủ trung thế chuyên dụng cho các đơn vị sử dụng 2 máy biến áp công suất lớn hơn hoặc bằng 1800kVA.

+ Ngăn k (cầu dao phụ tải LBS) sử dụng đầu cáp T-Plug nối cáp vào.

+ Ngăn ts (cầu dao phụ tải LBS kết hợp cầu chì bảo vệ máy biến áp) sử dụng đầu cáp Elbow nối cáp vào.

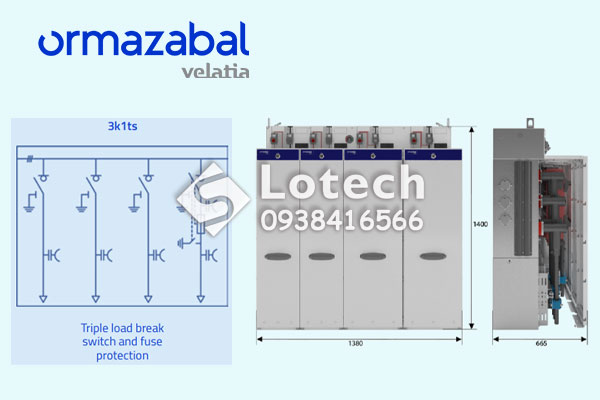

- Tủ RMU 4 ngăn 3k1ts: 3 ngăn cầu dao phụ tải + 1 ngăn cầu chì bảo vệ máy biến áp.

+ Tủ đóng cắt dùng cho các trạm trung gian và cho các đơn vị sản xuất vừa và nhỏ - sử dụng 1 máy biến áp công suất dưới 1800kVA.

+ Ngăn k (cầu dao phụ tải LBS) có thể sử dụng đầu cáp 3M, ABB, TE Raychem, Prysmian, Cellpack... dạng đầu T-Plug.

+ Ngăn lsv3 (máy cắt chân không) sử dụng dạng đầu cáp Elbow nối cáp vào.

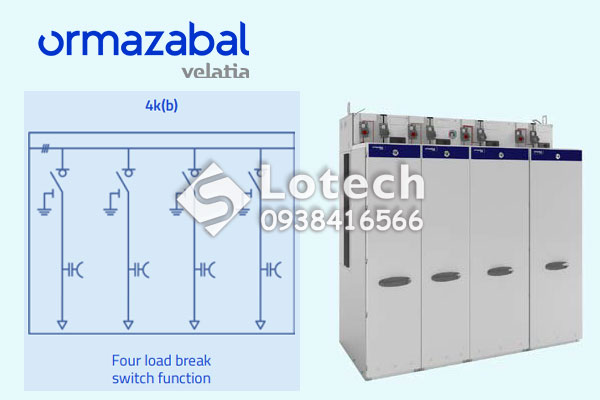

- Tủ RMU 4 ngăn 4k: 4 ngăn cầu dao phụ tải.

+ Tủ hợp bộ chuyên dụng để đấu nối, phân phối và phân đoạn mạch cáp ngầm trung thế mà không làm nhiệm vụ hạ áp trực tiếp xuống máy biến áp tại tủ đó.

+ Thường được lắp đặt tại các trạm cắt trung gian, trạm phân phối phân đoạn của khu đô thị, khu công nghiệp hoặc các nhà máy lớn phân chia nguồn về các trạm con.

- Tủ RMU 4 ngăn 2k1lsv + 1lsv (ghép): 2 ngăn cầu dao phụ tải + 2 ngăn máy cắt.

+ Tủ đóng cắt chuyên dụng cho trạm biến áp có 02 nguồn cáp ngầm đi/đến khép mạch vòng kết hợp bảo vệ 02 máy biến áp công suất lớn (thường ≥ 1000kVA) chạy song song.

+ Tủ trung thế phục vụ cho hệ thống cấp nguồn độc lập cho 2 phân xưởng/nhà xưởng khác nhau trong cùng một dự án.

3 Ưu điểm nổi bật của dòng RMU Ormazabal GA/GAE630

1. Cơ chế an toàn chủ động: Vỏ tủ chế tạo bằng thép không gỉ dày dặn, bình khí SF6 kín hoàn chỉnh suốt đời thiết bị. Hệ thống khóa liên động (Interlock) cơ khí cực kỳ nghiêm ngặt phòng tránh tối đa sai sót của công nhân vận hành.

2. Thiết kế linh hoạt:

+ Dòng mã GA là dạng tủ khối tiêu chuẩn (Compact) giúp tối ưu hóa không gian trạm Kiosk.

+ Dòng GAE cho phép mở rộng linh hoạt linh kiện bằng các module ghép cạnh dễ dàng khi trạm cần nâng cấp thêm ngăn trong tương lai.

3. Tương thích tốt hệ thống SCADA: Hệ thống cơ cấu truyền động được thiết kế sẵn sàng để tích hợp motor đóng cắt từ xa và các khối RTU/FTU điều độ theo tiêu chuẩn lưới điện thông minh hiện đại.

Hiện nay, Lotech đáp ứng yêu cầu cấp tủ RMU compact và triển khai ghép ngăn tủ RMU Ormazabal đáp ứng yêu cầu dự án. Để lựa chọn cấu hình và cập nhật báo giá tốt, Quý khách có thể liên hệ:
