Tủ Đóng Cắt Trung Thế 3 Ngăn RMU Ormazabal

Tủ đóng cắt trung thế 3 ngăn RMU Ormazabal (dòng GA cho loại Compact khối kín hoặc GAE cho loại mở rộng) là giải pháp đóng cắt trung thế bọc kín trong khí SF6 rất phổ biến của tập đoàn Velatia (Tây Ban Nha). Thiết bị được nhập khẩu nguyên chiếc, chuyên dùng cho lưới điện 22kV (điện áp định mức 24kV) hoặc 35kV (điện áp định mức 36kV - 40.5kV) tại Việt Nam.

Thông số kỹ thuật tủ RMU Ormazabal

- Điện áp định mức: 24kV (vận hành an toàn cho lưới 22kV).

- Dòng điện định mức thanh cái: 630A.

- Dòng cắt ngắn mạch: 20kA/1s hoặc 21kA/3s (tùy phiên bản đặt hàng).

- Môi trường cách điện: Khí SF6, bình khí được làm bằng thép không gỉ hàn kín hoàn toàn suốt đời thiết bị (IP65 cho khoang trung thế).

- Tiêu chuẩn áp dụng: IEC 62271-200.

Cấu hình tủ RMU 3 ngăn Ormazabal phổ biến

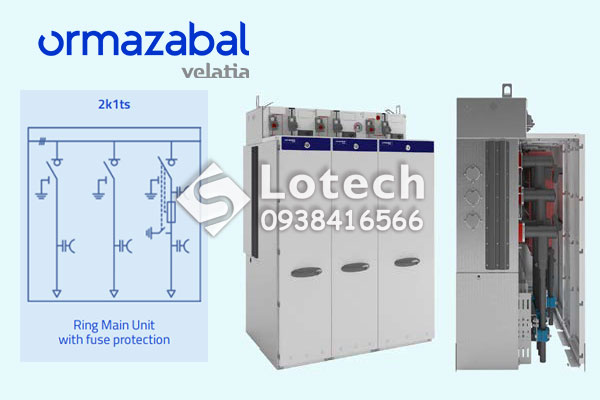

- Tủ RMU 3 ngăn ga/gae630 2k1ts: 2 ngăn cầu dao phụ tải đường dây (vào/ra) + 1 ngăn cầu chì bảo vệ máy biến áp.

+ Sử dụng cho các trạm lắp 1 máy biến áp công suất từ 1800kVA hoặc dùng cho các nhà máy yêu cầu bảo vệ máy biến áp an toàn và chính xác cao hơn phương án lắp cầu chì.

+ Ngăn k (cầu dao phụ tải LBS) sử dụng đầu cáp T-Plug nối cáp vào.

+ Ngăn ts (cầu dao phụ tải LBS kết hợp cầu chì bảo vệ máy biến áp) sử dụng đầu cáp Elbow nối cáp vào.

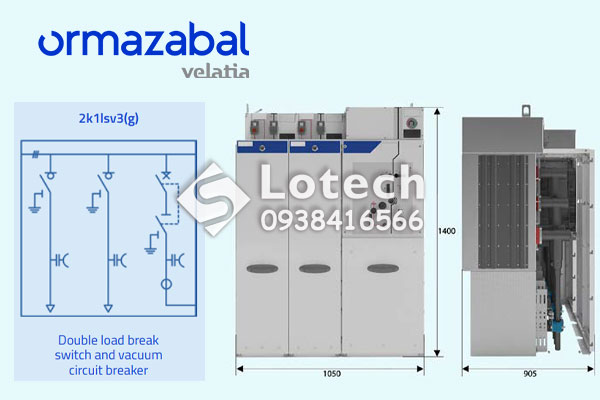

- Tủ RMU 3 ngăn ga/gae630 2k1lsv / 2k1lsv3: 2 ngăn cầu dao phụ tải đường dây + 1 ngăn máy cắt chân không bảo vệ máy biến áp hoặc nhánh rẽ.

+ Tủ trung thế thông dụng cho cho các công ty, nhà máy, xí nghiệp sản xuất nhỏ sử dụng 1 máy biến áp công suất dưới 1800kVA.

+ Ngăn k (cầu dao phụ tải LBS) có thể sử dụng đầu cáp 3M, ABB, TE Raychem, Prysmian, Cellpack... dạng đầu T-Plug.

+ Ngăn lsv3 (máy cắt chân không) sử dụng dạng đầu cáp Elbow nối cáp vào.

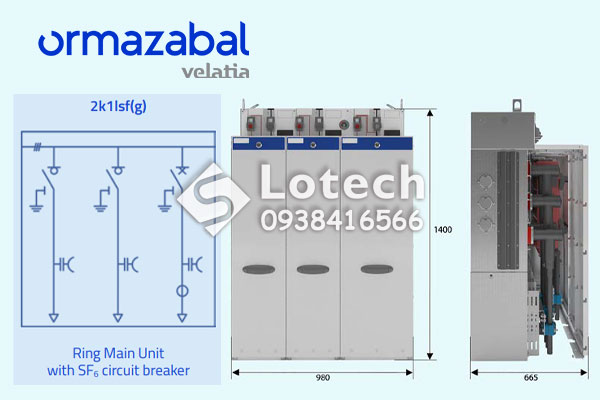

- Tủ RMU 3 ngăn ga/gae630 2k1lsf: 2 ngăn cầu dao phụ tải + 1 ngăn máy cắt khí SF6.

+ Dùng trong lưới điện trung thế đến 24kV để phân phối điện và bảo vệ máy biến áp hoặc đường dây.

+ Toàn bộ các thiết bị đóng cắt chính được đặt trong bình khí SF6 kín hoàn toàn, chống ẩm mốc và bụi bẩn.

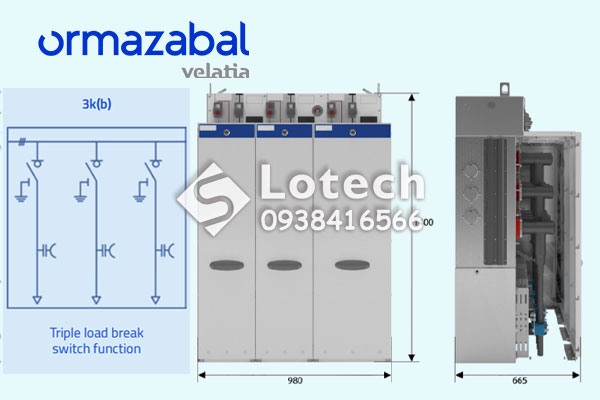

- Tủ RMU 3 ngăn ga/gae630 3k: 3 ngăn cầu dao phụ tải.

+ Dòng tủ điện trung thế mạch vòng tích hợp các cầu dao phụ tải (Load Break Switch - LBS)

+ Tủ đóng cắt trung thế chuyên dụng cho phân phối và bảo vệ hệ thống điện cho các trạm biến áp, tòa nhà, nhà máy, và khu đô thị.

Cung cấp tủ RMU 3 ngăn Ormazabal - đúng cấu hình - báo giá tốt - đủ vật tư

1. Phân phối tủ trung thế Ormazabal chính hãng.

Lotech đáp ứng yêu cầu lựa chọn cấu hình tủ RMU Ormazabal 3 ngăn tiêu chuẩn (Cấp điện áp phổ biến 24kV cho lưới 22kV hoặc 36kV/40.5kV cho lưới 35kV) và tư vấn triển khai các phương án ghép ngăn đáp ứng yêu cầu khách hàng.

2. Trọn bộ vật tư đi kèm đồng bộ.

Vật tư tùy chọn - Lotech cấp theo yêu cầu:

- Đối với ngăn có bệ chì: Cung cấp 03 ống cầu chì trung thế 24kVcó dòng định mức dòng điện (A) tính toán chuẩn theo công suất máy biến áp. Đi kèm bộ Đầu cáp Elbow 250A.

- Đối với ngăn máy cắt: Tích hợp hệ thống Biến dòng xuyến (CT) đo lường chính xác và Rơ-le bảo vệ kỹ thuật số tương thích. Đi kèm bộ đầu cáp T-Plug phù hợp.

- Phụ kiện an toàn tiêu chuẩn: Tay quay vận hành cơ khí chính hãng, đồng hồ hiển thị áp lực khí SF6, đầu kết nối thử cáp, và bộ đầu cốt đấu địa.

3. Chính sách giá tốt.

- Lotech ưu tiên áp dụng mức chiết khấu thương mại cao cho các đơn vị thầu cơ điện và dự án lớn.

- Cung cấp đầy đủ giấy chứng nhận xuất xứ CO, CQ, biên bản thử nghiệm nhà máy (Test Report), hồ sơ kỹ thuật đi kèm.

-  Hỗ trợ giao hàng tận chân công trình hoặc bãi tập kết vật tư theo đúng tiến độ thi công.
