Tủ RMU 3 Ngăn Ormazabal ga/gae630 - 2k1ts

Tủ RMU 3 ngăn Ormazabal ga/gae630 - 2k1ts gồm 02 ngăn xuất tuyến cáp (2k), mỗi ngăn được trang bị dao cắt phụ tải 3 vị trí và 01 ngăn bảo vệ máy biến áp (1ts), sử dụng dao cắt phụ tải 3 vị trí mắc nối tiếp với 3 cầu chì giới hạn dòng cao áp nhằm bảo vệ máy biến áp khỏi quá tải và ngắn mạch.

Tủ RMU nhỏ gọn sử dụng chức năng bảo vệ bằng cầu chì, có sẵn hai phiên bản:

- Phiên bản ga-2k1ts: Tủ hợp bộ trung thế loại không mở rộng (Non-extensible).

- Phiên bản gae-2k1ts: Tủ hợp bộ trung thế loại không mở rộng (Extensible).

Đặc tính tủ đóng cắt trung thế Ormazabal ga/gae630 - 2k1ts

1. Thiết kế RMU nhỏ gọn, tiết kiệm không gian lắp đặt.

2. Cơ cấu dao cắt 3 vị trí: Đóng (ON) - Mở (OFF) - Tiếp địa (EARTH).

3. Ngăn bảo vệ máy biến áp sử dụng 03 cầu chì HRC kết hợp với dao cắt phụ tải, giúp bảo vệ hiệu quả trước sự cố ngắn mạch và quá dòng.

4. Phù hợp cho các trạm trung thế cấp điện cho máy biến áp phân phối trong lưới điện đến 24kV.

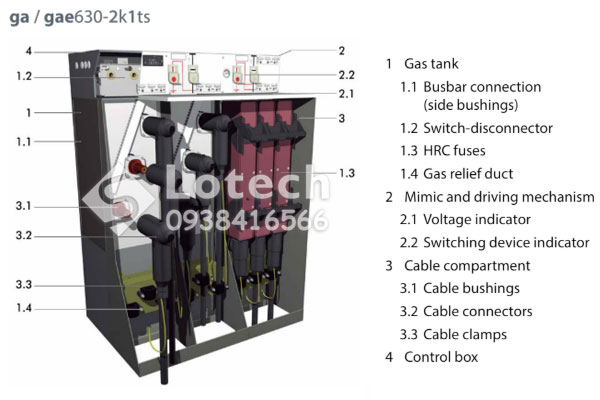

1. Bình chứa khí SF6.

1.1 Đầu nối thanh cái (đầu sứ bên hông).

1.2 Dao cắt phụ tải kết hợp dao cách ly (Switch-disconnector).

1.3 Cầu chì HRC giới hạn dòng (High Rupturing Capacity Fuse).

1.4 Ống xả áp khí (Gas relief duct).

2. Cơ cấu truyền động và sơ đồ mô phỏng (Mimic).

2.1 Bộ chỉ thị có điện (Voltage Indicator/VPIS).

2.2 Chỉ thị trạng thái thiết bị đóng cắt.

3. Khoang đấu nối cáp.

3.1 Đầu sứ đấu cáp.

3.2 Đầu nối cáp trung thế.

3.3 Kẹp giữ cáp.

4. Hộp điều khiển.

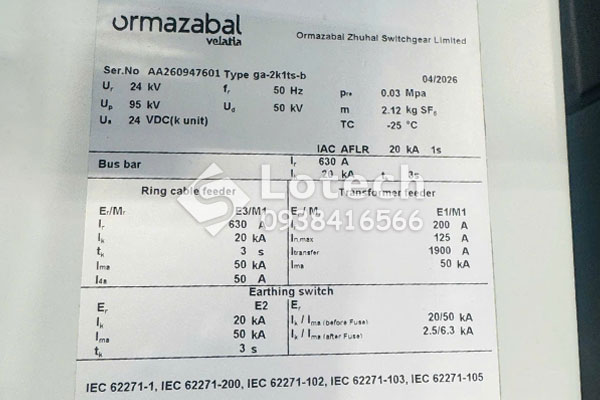

Thông số kỹ thuật tủ trung thế Ormazabal ga/gae630 - 2k1ts

Lưu ý: Thông số kỹ thuật thay đổi theo nhà sản xuất hoặc dự án. Vui lòng liên hệ Lotech để cập nhật chi tiết và chính xác.

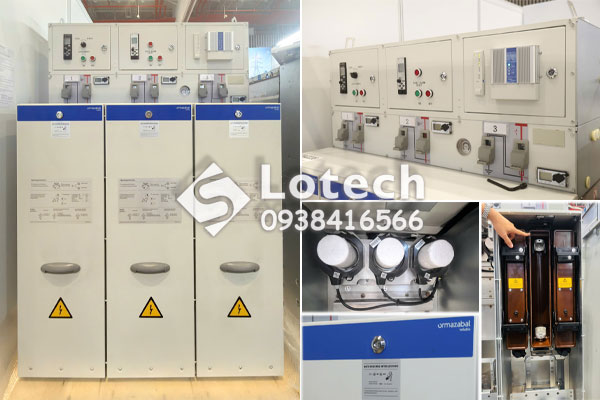

Hình ảnh thực tế tủ RMU Ormazabal ga-2k1ts

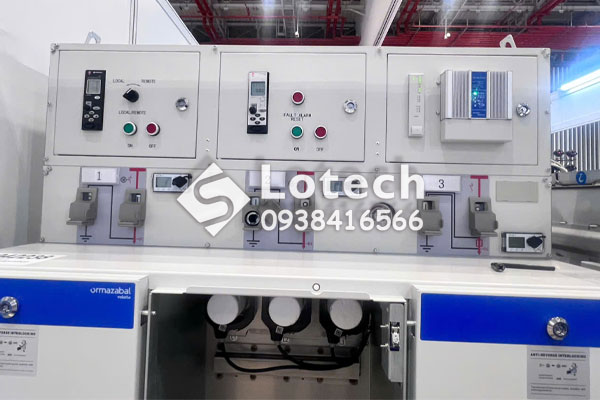

Dưới đây là hình ảnh thực tế tủ RMU Ormazabal ga-2k1ts (Ser.No AA260947601) được Lotech ghi nhận tại kho, giúp quý khách hình dung rõ hơn về cấu tạo và bố trí thiết bị bên trong tủ.  Bảng điều khiển phía trước tủ được bố trí trực quan với đèn báo ON/OFF, nút Fault Alarm Reset và các cơ cấu truyền động dao cắt cho từng ngăn.

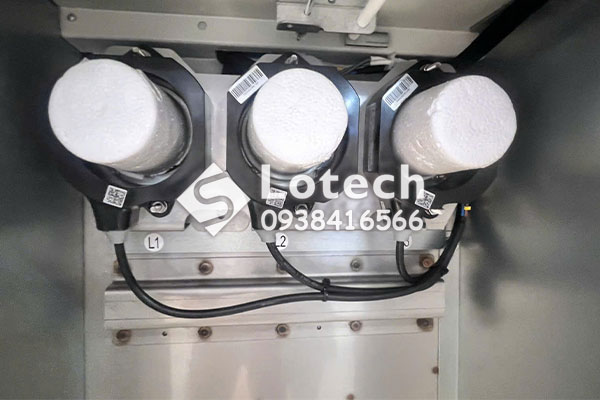

Bên trong ngăn xuất tuyến cáp là hệ thống đầu cáp trung thế 3 pha (L1, L2, L3) kết nối trực tiếp với dao cắt phụ tải.

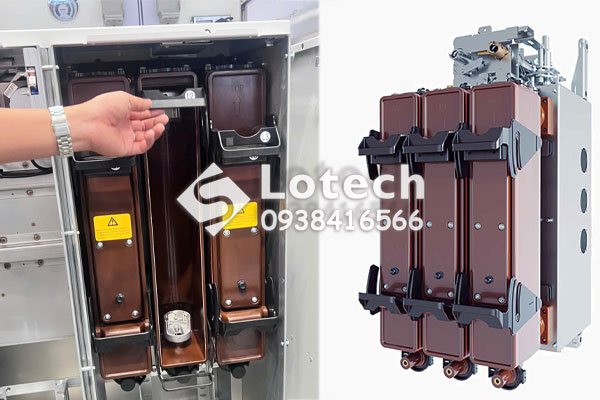

Ngăn bảo vệ máy biến áp (ts) sử dụng 03 cầu chì HRC cao áp lắp trong hộp bảo vệ, kết hợp với dao cắt phụ tải nhằm cách ly và bảo vệ MBA khi xảy ra sự cố ngắn mạch.

Hướng dẫn vận hành tủ RMU Ormazabal

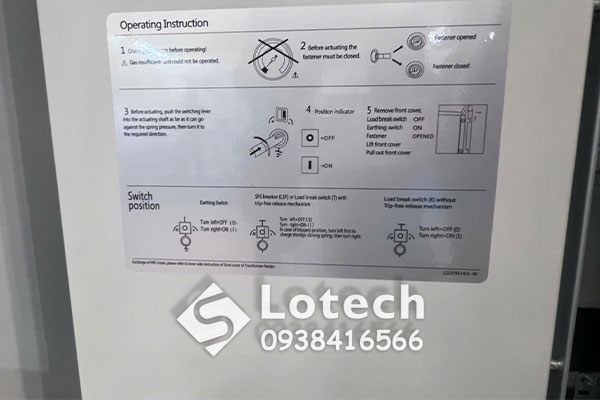

Tem hướng dẫn vận hành được dán trực tiếp trên tủ, thể hiện rõ trình tự thao tác: kiểm tra áp suất khí SF6, đóng chốt an toàn (fastener), đẩy cần thao tác vào trục và xoay theo chiều quy định, đồng thời quan sát vị trí chỉ thị (O = OFF, I = ON) trước khi tháo nắp trước để thao tác dao tiếp địa.

Cấu hình tiêu chuẩn tủ RMU Ormazabal ga/gae-2k1ts

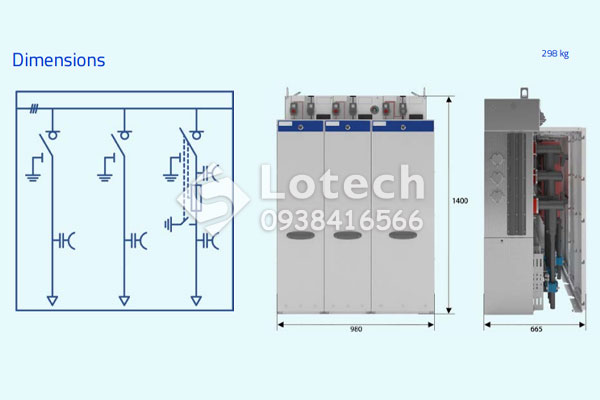

- Vỏ tủ: Chiều cao tiêu chuẩn 1400mm.

- Bình khí: Vỏ thép không gỉ, có đồng hồ áp suất khí (manometer), tùy chọn thêm density switch.

- Đầu cáp: Kiểu chéo (diagonal), có đầu dò điện áp điện dung sau cầu chì.

- Cơ cấu truyền động: Cần thao tác kiểu k và ts thủ công (tùy chọn motor hóa).

- Khoang cáp: Đế cầu chì 3 cực dạng đứng, đầu bushing Type-A cho ngăn ts, đáy hở.

- Xả áp sự cố: Xả trực tiếp xuống hầm cáp (open panel bottom).

- Trọng lượng: ~298 kg (tủ 2k1ts tiêu chuẩn).

Lưu ý: Thông số kỹ thuật mang tính tham khảo và có thể thay đổi tùy theo cải tiến của nhà sản xuất hoặc yêu cầu thực tế của dự án. Vui lòng liên hệ Lotech để nhận thông tin cập nhật thông số và báo giá tủ RMU Ormazabal chính xác nhất.

Phân Phối Tủ Trung Thế RMU Ormazabal ga/gae630

Là đối tác phân phối uy tín tại Việt Nam, Lotech tự hào mang đến giải pháp trọn gói về tủ trung thế Ormazabal ga/gae630 chính hãng với chính sách giá và dịch vụ kỹ thuật tối ưu nhất.

- An tâm chính hãng: Đầy đủ giấy chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) từ nhà sản xuất Ormazabal.

- Cấu hình đa dạng: Sẵn sàng cung cấp các cấu hình thông dụng như tủ 2 ngăn, 3 ngăn, 4 ngăn (phối hợp ngăn cầu dao phụ tải LBS và ngăn cầu chì bảo vệ máy biến áp) theo đúng thiết kế bản vẽ.

- Giá thành cạnh tranh: Chính sách chiết khấu thương mại hấp dẫn dành riêng cho nhà thầu, đơn vị thi công và dự án.

- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tư vấn giải pháp, bóc tách khối lượng bản vẽ và hướng dẫn lắp đặt, vận hành tại công trường.

- Giao hàng nhanh chóng: Đội ngũ kho vận và quy trình xử lý đơn hàng chuyên nghiệp, đảm bảo tiến độ bàn giao cho công trình.
