CATALOG TỦ RMU GA/GAE ORMAZABAL

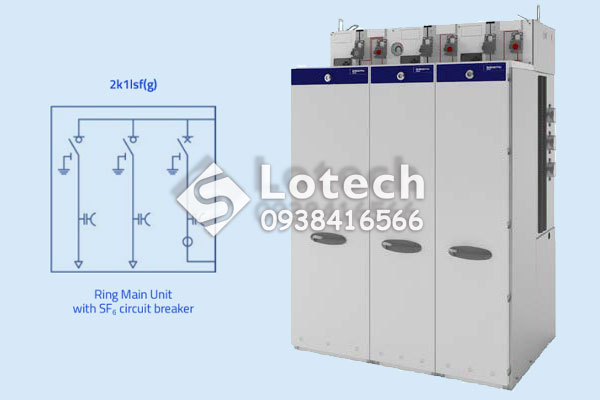

Lotech chuyên cung cấp tủ RMU 3 ngăn ga/gae630 - 2k1lsf nhãn hiệu Ormazabal:
- Tủ đóng cắt trung thế gồm 2 ngăn LBS (2k) và 1 ngăn máy cắt kèm rơ le bảo vệ máy biến áp (1lsf).
- Cấu hình tủ trung thế 3 ngăn chuyên dụng cho các trạm sử dụng 1 máy biến áp 1800kVA trở lên.
- Trọn gói cung cấp tủ hợp bộ RMU, vỏ tủ, vật tư phụ kiện đấu nối và tích hợp Scada theo yêu cầu.
Quý khách cần tư vấn lựa chọn và nhận báo giá tủ RMU Ormazabal có thể liên hệ tổng đài hỗ trợ miễn phí:
để tư vấn hoàn toàn miễn phí.
Tủ Đóng Cắt Trung Thế Ormazabal ga/gae630 - 2k1lsf
Tủ đóng cắt trung thế Ormazabal ga/gae630 - 2k1lsf là dòng tủ RMU có phiên bản không mở rộng được (ga) và mở rộng được (gae), được trang bị hai ngăn cáp vào/ra, sử dụng dao cắt cách ly 3 vị trí và máy cắt (CB) kiểu quay dập hồ quang 3 vị trí.
- Tủ tiêu chuẩn compact không mở rộng ga - 2k1lsf, đóng gói sẵn tại nhà máy trong một thân tủ (gas tank) duy nhất.
- Các dòng tủ RMU mở rộng gae - 2k1lsf cho phép kết nối thêm các ngăn chức năng khác như ngăn đo lường (m) hoặc ngăn dự phòng thông qua bộ nối thanh cái đã được bọc cách điện.
Cấu tạo tủ RMU Ormazabal ga/gae630 - 2k1lsf

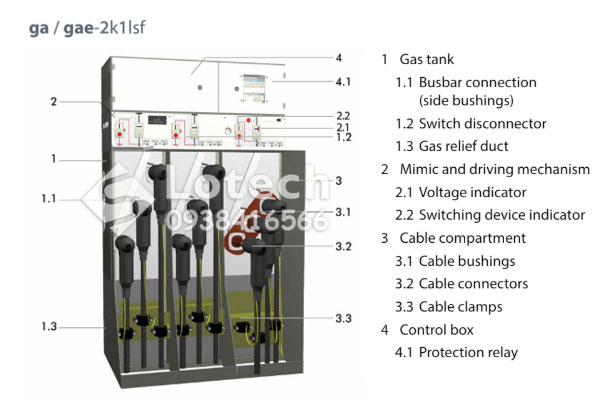

1. Bình chứa khí SF6
1.1 Đầu nối thanh cái (đầu sứ bên hông).
1.2 Dao cắt phụ tải kết hợp dao cách ly (Switch Disconnector).
1.3 Ống xả áp khí.
2. Cơ cấu truyền động và sơ đồ mô phỏng (Mimic).
2.1 Bộ chỉ thị có điện (Voltage Indicator/VPIS).
2.2 Chỉ thị trạng thái thiết bị đóng cắt.
3. Khoang đấu nối cáp.
3.1 Đầu sứ đấu cáp.
3.2 Đầu nối cáp trung thế.
3.3 Kẹp giữ cáp.
4. Hộp điều khiển.
4.1 Rơ le bảo vệ.
Cấu hình tủ trung thế ga/gae630 - 2k1lsf Ormazabal

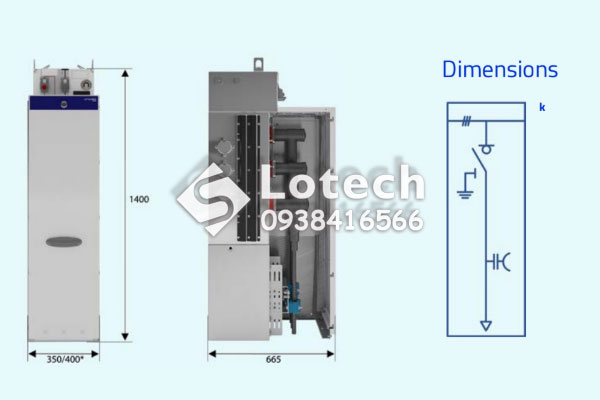

Ngăn k: Chức năng dao cắt tải (Load break switch - LBS).
- Ngăn kết nối cáp đầu vào hoặc đầu ra.
- Sử dụng dao cắt tải 3 vị trí (đóng, mở, tiếp địa) cách điện bằng khí SF6, vận hành thủ công độc lập.
- Điện áp định mức lên đến 24kV; dòng định mức 630A; dòng chịu ngắn mạch 20 kA/1s hoặc 3s.

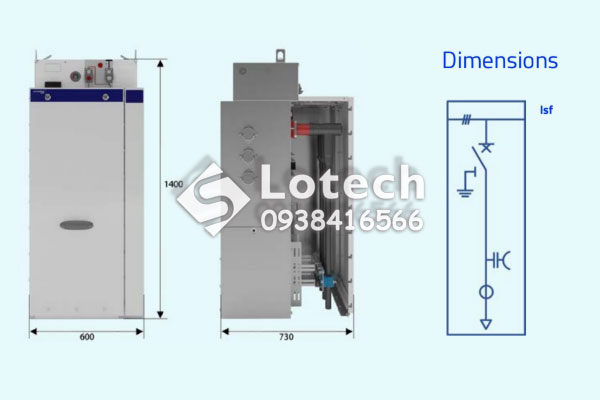

Ngăn lsf: Chức năng máy cắt SF6 (SF6 circuit breaker).
- Sử dụng máy cắt dập hồ quang kiểu quay (rotating arc) 3 vị trí (đóng, mở, tiếp địa) trong môi trường SF6, đóng cắt thủ công.
- Dòng định mức từ 250A đến 630A; khả năng cắt ngắn mạch lên đến 20kA.
- Sử dụng máy cắt bảo vệ thay thế cho cầu chì, phù hợp cho các tải lớn hoặc yêu cầu tái đóng lặp lại.
Thông số kỹ thuật tủ RMU 3 ngăn Ormazabal ga/gae630 - 2k1lsf
| Thông số | Giá trị |
| Điện áp định mức (Ur) | 24 kV |
| Tần số định mức (fr) | 50 / 60 Hz |
| Dòng điện định mức thanh cái và liên kết thanh cái (Ir) | 630 A |
| Dòng điện định mức ngăn cáp (k) (Ir) | 630 A |
| Dòng điện định mức ngăn cầu chì (lsf) (Ir) | 250-630 A |
| Điện áp chịu tần số công nghiệp 1 phút pha-đất, pha-pha (Ud) | 50 kV |
| Điện áp chịu tần số công nghiệp 1 phút qua khoảng cách cách ly (Ud) | 60 kV |
| Điện áp chịu xung sét pha-đất, pha-pha (Up) | 125 kV |
| Điện áp chịu xung sét qua khoảng cách cách ly (Up) | 145 kV |
| Phân cấp hồ quang bên trong (IAC) |
AFLR(*) 20 kA - 1 s |
| Dòng chịu ngắn mạch định mức của dao cắt tải (Ik, tk = 1/3 s) | 20 kA |
| Dòng chịu đỉnh định mức của dao cắt tải (Ip) | 50 kA |
| Khả năng cắt dòng tải tác dụng của dao cắt tải (Iload) | 630 A |
| Dòng cắt dòng điện nạp cáp (Ic) | 50 A |
| Dòng cắt mạch vòng kín (Iloop) | 630 A |
| Dòng cắt sự cố chạm đất (Ief1) | 160 A |
| Dòng cắt dòng nạp cáp trong điều kiện sự cố chạm đất (Ief2) | 100 A |
| Khả năng đóng ngắn mạch của dao cắt tải - giá trị đỉnh (Ima) | 50 kA |
| Cấp thiết bị dao cắt tải (Switch category) | M1 |
| Cấp khả năng đóng cắt ngắn mạch (Electrical endurance class) | E3 |
| Dòng chịu ngắn mạch của máy cắt (Ik, tk = 1/3 s) | 16 kA |
| Dòng chịu đỉnh của máy cắt (Ip) | 40 kA |
| Khả năng cắt dòng tải tác dụng của máy cắt (Iload) | 630 A |
| Dòng cắt ngắn mạch của máy cắt (Isc) | 16 kA |
| Khả năng đóng ngắn mạch của máy cắt - giá trị đỉnh (Ima) | 40 kA |
| Dòng cắt dòng điện nạp cáp của máy cắt (Ic) | 50 A |
| Chu trình thao tác định mức (không tự đóng lặp lại) |
O - 3 min - CO - 3 min - CO |
| Cấp cơ khí của máy cắt (Mechanical endurance class) | M1 |
| Cấp độ bền điện của máy cắt (Electrical endurance class) | E2 |
| Dòng chịu ngắn mạch của dao tiếp địa (ngăn cáp) (Ik, tk = 1/3 s) | 20 kA |
| Dòng chịu ngắn mạch của dao tiếp địa (ngăn cầu chì) (Ik, tk = 1/3 s) | 16 kA |
| Dòng chịu đỉnh của dao tiếp địa (ngăn cáp) (Ip) | 50 kA |
| Dòng chịu đỉnh của dao tiếp địa (ngăn cầu chì) (Ip) | 40 kA |
| Khả năng đóng ngắn mạch của dao tiếp địa ngăn cáp (Ima) | 50 kA |
| Khả năng đóng ngắn mạch của dao tiếp địa ngăn cầu chì (Ima) | 40 kA |
| Cấp thiết bị dao tiếp địa (Earthing switch category) | M0 |
| Cấp khả năng đóng cắt của dao tiếp địa | E2 |
Lưu ý: Thông số kỹ thuật thay đổi theo nhà sản xuất hoặc dự án. Vui lòng liên hệ Lotech để cập nhật chi tiết và chính xác.
