Sản phẩm Tủ RMU Schneider 2 Ngăn NE-QI DE-QI RE-QI LE-QI

Tủ RMU Schneider loại 2 ngăn bao gồm 1 ngăn cầu dao phụ tải đầu vào - LBS 630A (ngăn I) và 1 ngăn cầu dao phụ tải - LBS 200A - kèm chì đầu ra bảo vệ Máy biến áp (ngăn Q), các cấu hình cơ bản gồm:

- RM6-NE-QI: tủ trung thế 2 ngăn loại không mở rộng.

- RM6-DE-QI: tủ trung thế 2 ngăn loại mở rộng 2 bên.

- RM6-RE-QI: tủ trung thế 2 ngăn loại mở rộng bên phải.

- RM6-LE-QI: tủ trung thế 2 ngăn loại mở rộng bên trái.

Tủ đóng cắt trung thế Schneider cấu hình tiêu chuẩn là loại đóng cắt bằng tay, tùy theo yêu cầu khách hàng có thể tích hợp động cơ để đóng cắt bằng điện. Tủ RMU Schneider RM6 2 ngăn có thể trang bị các phụ kiện phù hợp cho việc kết nối SCADA nếu có yêu cầu.

Cấu tạo tủ trung thế Schneider

Tủ RMU trung thế 24kV Schneider RM6 NE-QI DE-QI RE-QI LE-QI gồm 2 ngăn: 1 ngăn CDPT + 1 ngăn CDPT kèm chì.

Ứng dụng tủ trung thế Schneider RM6

Tủ trung thế RM6 là một tủ RMU hợp bộ, độ tin cậy cao, cách điện bằng khí SF6, kết hợp tất cả các ngăn trung áp, cho phép đấu nối, cấp nguồn và bảo vệ các máy biến áp, đường dây trên một mạch vòng hở hoặc lưới hình tia. Kết hợp với Easergy T300 RTUs, nó thông minh hơn, đáp ứng nhu cầu của các lĩnh vực điện, hạ tầng cơ sở, tòa nhà & công nghiệp.

Tủ RMU Scheider 2 ngăn NE-QI DE-QI RE-QI LE-QI là cấu hình tủ trung thế thông dụng trong lưới điện 22kV (24kV) dùng cho các trạm đầu cuối ở các nhà máy, các ứng dụng chính như:

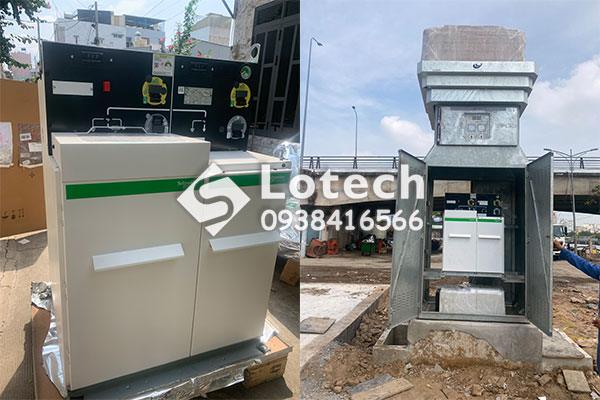

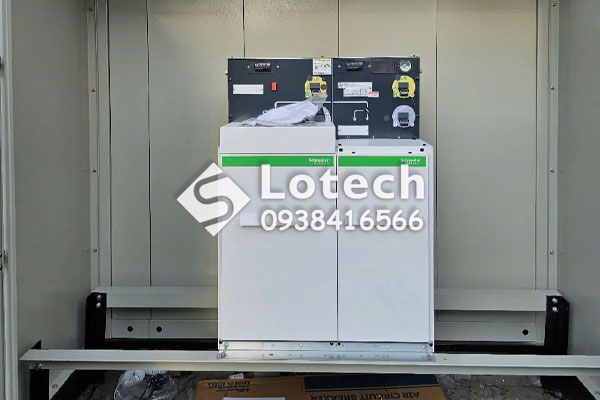

- Tủ đóng cắt trung thế Schneider lắp đặt trong nhà, ngoài trời, trạm kios, trạm kios hợp bộ theo công suất, trạm hợp bộ kiểu đứng hay còn gọi là trạm biến áp trụ thép đơn thân,...

- Tủ RMU Scheider 2 ngăn lắp tại nhà máy, xí nghiệp sản xuất nhỏ sử dụng 1 máy biến áp 1800kVA hoặc công suất nhỏ hơn.

Kết nối tủ RM6 Schneider 2 ngăn NE-QI DE-QI RE-QI LE-QI

Tủ RMU Schneider RM6 NE-QI DE-QI RE-QI LE-QI thuộc nhóm tủ hợp bộ mạch vòng trung thế đầu cáp kín:

- Ngăn I: Ngăn cầu dao phụ tải đầu vào sử dụng các loại đầu cáp 3M - Đầu cáp T-Plug 24kV hoặc đầu cáp T-Plug ABB 24kV.

- Ngăn Q: Ngăn cầu dao phụ tải kèm chì đầu ra bảo vệ Máy biến áp sử dụng các loại đầu cáp Elbow ABB 24kV hoặc đầu cáp Elbow 3M.

Báo giá tủ trung thế Schneider 2 Ngăn NE-QI DE-QI RE-QI LE-QI

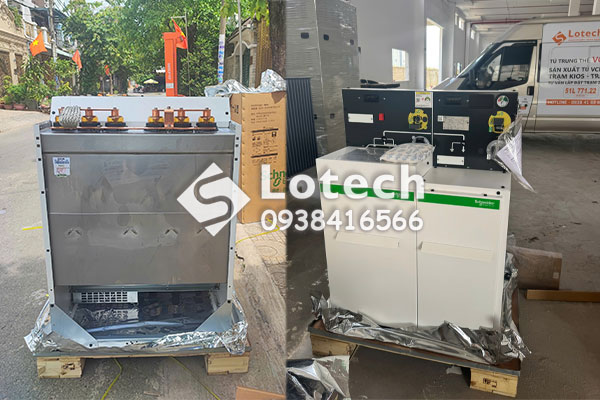

Lotech giao hàng tủ trung thế RMU Schneider

Trên đây là thông tin chia sẻ của Lotech về sản phẩm Tủ RMU Schneider 2 Ngăn NE-QI DE-QI RE-QI LE-QI. Quý khách hàng quan tâm đến các loại tủ đóng cắt trung thế Schneider, có thể liên hệ tổng đài hỗ trợ miễn phí tư vấn và báo giá chiết khấu cao:
