Tủ RMU 3 Ngăn Schneider RM6 NE-IQI DE-IQI RE-IQI LE-IQI

Tủ RMU Schneider 3 ngăn IQI bao gồm 2 ngăn LBS 630A, 1 ngăn LBS 200A có bệ chì đầu ra bảo vệ Máy biến áp. Các các cấu hình cơ bản gồm:

- RM6-NE-IQI: Tủ RMU 3 ngăn loại không mở rộng.

- RM6-DE-IQI: Tủ RMU 3 ngăn loại mở rộng 2 bên.

- RM6-RE-IQI: Tủ RMU 3 ngăn loại mở rộng bên phải.

- RM6-LE-IQI: Tủ RMU 3 ngăn loại mở rộng bên trái.

Cấu hình tiêu chuẩn tủ RM6 Schneider là loại đóng cắt bằng tay. Theo yêu cầu của quý khách, chúng tôi có thể đáp ứng tích hợp động cơ để đóng cắt bằng điện và thể trang bị các phụ kiện phù hợp cho việc kết nối SCADA.

Cấu tạo tủ trung thế Schneider RM6 3 ngăn IQI

Tủ đóng cắt trung thế Schneider RM6 NE-IQI DE-IQI RE-IQI LE-IQI gồm 3 ngăn: 2 ngăn CDPT 630A cho cáp nguồn đến/ đi + 1 ngăn CDPT 200A có đế lắp chì bảo vệ máy biến áp.

Tủ trung thế RM6 Schneider thuộc nhóm tủ hợp bộ mạch vòng trung thế đầu cáp kín:

- Ngăn I: Ngăn cầu dao phụ tải đầu vào sử dụng các loại đầu cáp 3M - Đầu cáp T-Plug 24kV hoặc đầu cáp T-Plug ABB 24kV.

- Ngăn Q: Ngăn cầu dao phụ tải kèm chì đầu ra bảo vệ Máy biến áp sử dụng các loại đầu cáp Elbow ABB 24kV hoặc đầu cáp Elbow 3M.

Ngăn cầu dao phụ tải liên động chì ngăn đi bảo vệ máy biến áp có thể sử dụng các loại cầu chì hạt nổ như cầu chì ống 24kV Siba, chì ống trung thế 24kV Schneider, chì ống trung thế ABB,...

Lotech cung cấp tủ trung thế RMU Schneider RM6-IQI

Ứng dụng tủ trung thế Schneider RM6 3 ngăn

Tủ RM6 Schneider là loại tủ RMU (Ring Main Unit) hợp bộ với chức năng kết nối, đo lường và tích hợp máy cắt loại cố định với chức năng bảo vệ máy biến áp. Dòng sản phẩm tủ RM6 Kết hợp với Easergy T300 RTUs, nó thông minh hơn, đáp ứng nhu cầu của các lĩnh vực điện, hạ tầng cơ sở, tòa nhà & công nghiệp.

RM6 NE-IQI DE-IQI RE-IQI LE-IQI là cấu hình tủ RMU Schneider 3 ngăn thông dụng trong lưới điện 22kV (24kV) dùng cho các trạm đầu cuối ở các nhà máy và có dự phòng 1 ngăn để khép mạch vòng trả nguồn tới trạm khác.

- Tủ trung thế Schneider lắp đặt trong nhà, ngoài trời, trạm kios, trạm kios hợp bộ theo công suất, trạm hợp bộ kiểu đứng hay còn gọi là trạm biến áp trụ thép đơn thân,...

- Tủ RMU 3 ngăn Scheider lắp tại nhà máy, xí nghiệp sản xuất sử dụng 1 máy biến áp công suất 1800kVA và nhỏ hơn.

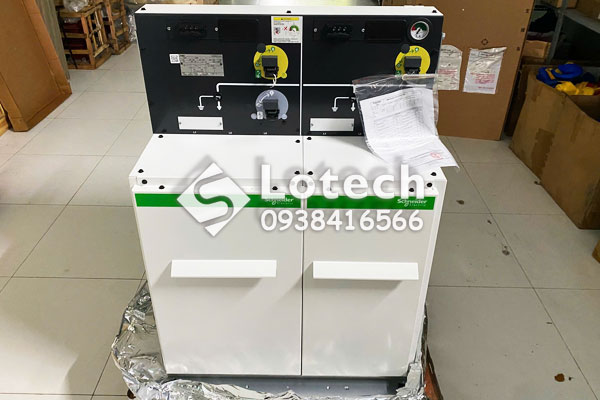

Lotech giao hàng tủ trung thế Schneider RM6-NE-IQI cho công trình Bình Định

Báo giá tủ RMU 3 ngăn Schneider RM6 NE-IQI DE-IQI RE-IQI LE-IQI

Trên đây là thông tin về sản phẩm tủ RMU 3 ngăn Schneider RM6 NE-IQI DE-IQI RE-IQI LE-IQI. Quý khách quan tâm đến các loại tủ trung thế Schneider, có thể liên hệ tổng đài hỗ trợ miễn phí của Lotech để nhận tư vấn và báo giá CK cao:
