Tủ RMU 4 Ngăn Schneider RM6 NE-IIQI DE-IIQI RE-IIQI
CATALOGUE TỦ RMU SCHNEIDER
Lotech chuyên cung cấp dòng sản phẩm tủ RM6 IIQI: 3 ngăn cầu dao phụ tải đầu vào (ngăn I) và 1 ngăn cầu dao phụ tải kèm chì đầu ra bảo vệ Máy biến áp (ngăn Q):
- Tủ đóng cắt hợp bộ RMU cho trạm đến 1800kVA, trạm kios, trạm trong nhà hoặc ngoài trời.
- Cấp trọn bộ tủ trung thế RMU 4 ngăn RM6 IIQI; Bộ đầu cáp Elbow và T-Plug; Vỏ tủ RMU theo yêu cầu.
- Chính sách giá đại lý báo giá chiết khấu hấp dẫn cho dự án và hỗ trợ giao nhanh đúng hẹn công trình.
Để cập nhật thông tin tủ RM6 Schneider - Catalogue và Bảng giá, quý khách có thể liên hệ tổng đài:
để tư vấn hoàn toàn miễn phí.

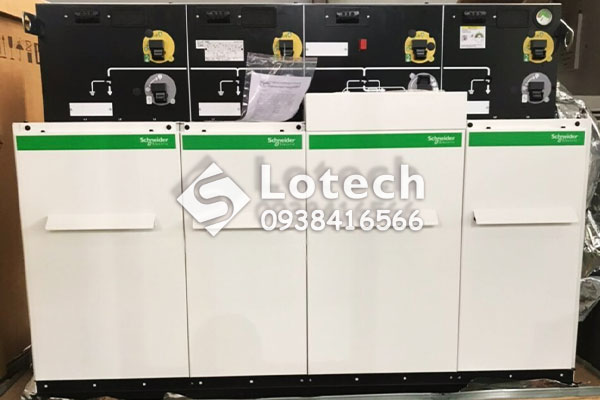

Tủ RMU 4 Ngăn Schneider RM6 NE-IIQI DE-IIQI RE-IIQI
Tủ RMU Schneider là một trong những dòng tủ trung thế nổi bật với thiết kế nhỏ gọn, kín khí, không cần bảo trì trong suốt vòng đời sử dụng.
Dòng sản phẩm tủ RMU 4 ngăn Schneider RM6 NE-IIQI DE-IIQI RE-IIQI là cấu hình tủ trung thế thông dụng thường lắp đặt cho trạm đầu cuối ở các nhà máy, đáp ứng yêu cầu lắp đặt trong nhà, trong trạm kios hoặc vỏ tủ RMU nếu đặt ngoài trời.
Cấu hình tủ trung thế Schneider RM6 IIQI
Tủ RM6 NE-IIQI DE-IIQI RE-IIQI bao gồm 4 ngăn chức năng là 3 ngăn LBS (cầu dao phụ tải) và 1 ngăn LBS liên động chì bảo vệ máy biến áp.
Ngăn I - Cầu dao phụ tải LBS 630A:
- Ngăn cầu dao phụ tải đầu vào có dòng điện định mức 630A, dùng để đóng/cắt nguồn cho toàn bộ tủ RMU.
- Ngăn Q thường sử dụng đầu cáp 3M T-Plug 24kV hoặc đầu cáp Tee Plug hãng ABB, Raychem, Prysmian....
- LBS cho phép thao tác thủ công hoặc động cơ và có thể tích hợp giám sát từ xa thông qua hệ thống SCADA hoặc bộ truyền động như T200.
Ngăn Q - Cầu dao phụ tải LBS 200A có bệ chì: Ngăn cầu dao phụ tải kèm chì – bảo vệ máy biến áp có chức năng ra nguồn cho máy biến áp, đồng thời tích hợp cầu chì bảo vệ nhằm ngắt dòng khi có sự cố.
- Cầu dao phụ tải LBS định mức dòng 200A, tích hợp bộ đặt chốt dùng chì (fuse interlock).
- Sử dụng cầu chì hạt nổ (expulsion fuse) dạng ống 24 kV có thể là cầu chì ống 24kV Siba, chì ống trung thế Schneider 24kV, chì ống trung thế ABB,...
- Tương thích với đầu cáp Elbow các hãng 3M, ABB, Raychem, Prysmian, REPL...
Thông số kỹ thuật tủ RMU Schneider IIQI
Tải xuống: Bảng thông số sản phẩm RM6 NE-IIQI 20kA/1s 630A 24kV.
- Sản phẩm: Tủ RMU.
- Cấu hình: RM6 NE-IIQI DE-IIQI RE-IIQI
- Cấp điện áp định mức: 24 kV
- Dòng điện định mức:
+ Thanh cái & ngăn cầu dao (ngăn I): 630A
+ Ngăn cầu dao bảo vệ máy biến áp (ngăn Q): 200 A
- Khả năng chịu dòng ngắn mạch: 20 kA trong 1 s hoặc 3 s
- Cách điện: khí SF₆ kín theo tiêu chuẩn IEC 60694, IEC 62271‑200, IEC 62271‑102...
- Kích thước: Chiều cao: 1 142 mm Chiều sâu: 670 mm Chiều dài: 1 619 mm (4 ngăn compact).
- Trọng lượng: khoảng 355 kg (4 ngăn compact).
Trên đây là thông số phục vụ mục đích tham khảo. Vui lòng liên hệ để nhận thông số chính xác trước khi đặt hàng.
Trên đây là thông tin chia sẻ của Lotech về sản phẩm Tủ Schneider RMU 24kV RM6-IIQI. Để cập nhật báo giá tủ trung thế Schneider và nhận tư vấn lựa chọn tủ phù hợp yêu cầu, Quý khách có thể liên hệ tổng đài hỗ trợ miễn phí:
để mình tư vấn hoàn toàn miễn phí nhé.
