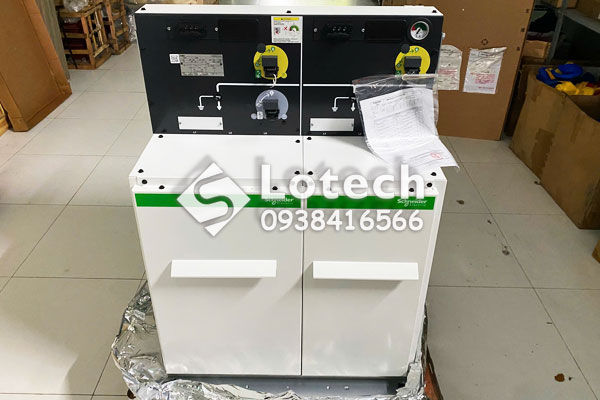

Tủ RMU 2 Ngăn RM6 RE-II 24kV Schneider

Tủ RMU Schneider là dòng tủ phân phối điện trung thế cách điện bằng khí SF6 được thiết kế theo tiêu chuẩn IEC 62271-1.

Tủ RMU 2 ngăn RM6 RE-II 24kV Schneider sử dụng cho các trạm đầu cuối hoặc trạm phân phối, các trạm kios, hoặc trong các nhà máy, khu công nghiệp.

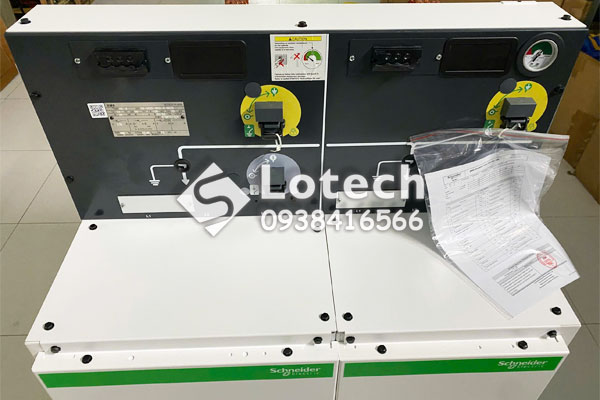

Tủ trung thế RMU Schneider RM6‑RE‑II loại 2 ngăn cầu dao phụ tải sử dụng đầu cáp T-Plug nối cáp vào và có thiết kế mở rộng về bên phải để dễ dàng ghép nối thêm các module trong tương lai.

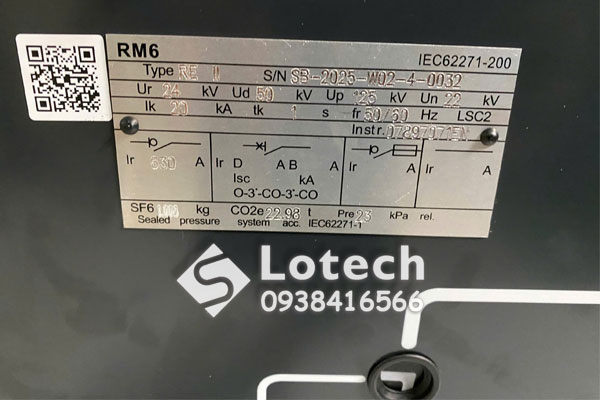

Sơ đồ nguyên lý và thông số kỹ thuật tủ RMU Schneider RM6 RE-II 24kV

- Điện áp định mức (Ur): 24 kV.

- Tần số định mức: 50 hoặc 60 Hz.

- Dòng điện định mức (LBS): 630A (cho mỗi ngăn cầu dao phụ tải).

- Khả năng chịu ngắn mạch / chịu sự cố: ~20 kA trong 1 giây (có thể có lựa chọn 3 giây).

- Kích thước: Chiều cao ~ 1142 mm; Chiều sâu ~ 670 mm; Chiều rộng ~ 859 mm.

- Trọng lượng: 155kg.

Dòng chạm đất ~320A, dòng nạp cáp ~110A; dòng đỉnh / dòng đóng nối đất ~40‑50 kA tùy phiên bản.

Ưu điểm tủ RMU Schneider RM6 RE-II 24kV

- Tính linh hoạt / mở rộng: Tủ RMU 2 NGĂN cho phép khách hàng mở rộng module về bên phải sau này, tiết kiệm chi phí nếu cần tăng dung lượng hoặc thay đổi sơ đồ phân phối.

- An toàn và độ tin cậy cao: Tủ trung thế đóng cắt khí SF6, tiêu chuẩn IEC quốc tế; bảo vệ pha‑pha, pha‑đất; khả năng chịu dòng ngắn mạch tốt.

- Tối ưu khi sử dụng máy biến áp lớn: Thay vì chỉ dùng cầu chì, sử dụng LBS và/ hoặc máy cắt + rơ le bảo vệ giúp kiểm soát tốt hơn trong bảo vệ máy biến áp, tránh sự cố do quá tải hoặc lỗi ngắn mạch.

- Tiết kiệm diện tích và chi phí tổng thể: Thiết kế tủ compact hơn các giải pháp phân tán nhiều tủ riêng; tích hợp nhiều chức năng trong một RMU, giảm số lượng thành phần cần lắp đặt & bảo trì.

- Thích ứng với nhu cầu hiện đại: Có thể trang bị phụ kiện như hệ thống giám sát SCADA, động cơ đóng cắt theo yêu cầu khách hàng; dễ dàng tích hợp vào hệ thống điều khiển xa.

Trên đây là thông tin chia sẻ của Lotech về sản phẩm Tủ trung thế RM6 RE-II 24kV. Quý khách hàng quan tâm đến các loại tủ đóng cắt trung thế Schneider, có thể liên hệ tổng đài hỗ trợ miễn phí tư vấn và báo giá chiết khấu cao:
