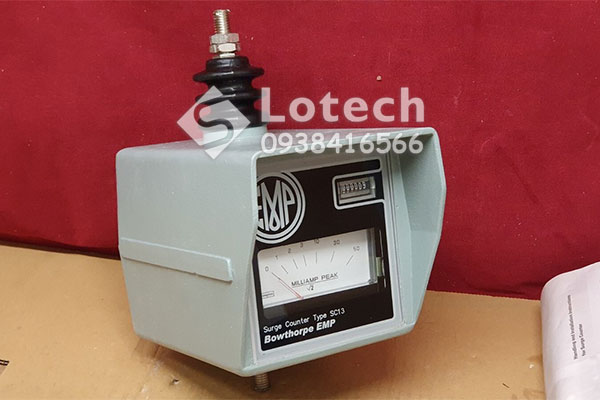

Bộ Đếm Sét SC-13 Bowthorpe EMP TE Connectivity 96kV - 110kV

Bộ đếm sét SC-13 Bowthorpe EMP TE Connectivity 96kV - 110kV là thiết bị giám sát dành cho chống sét van, vừa ghi nhận số lần phóng sét vừa đo tổng dòng rò qua chống sét. Thiết bị được lắp trên đường nối đất của chống sét van, không cần nguồn cấp phụ, thích hợp cho các trạm điện và hệ thống điện ngoài trời yêu cầu khả năng giám sát ổn định, lâu dài.

Khác với SC12 chỉ thực hiện chức năng đếm số lần tác động, SC13 được tích hợp thêm đồng hồ đo tổng dòng rò, giúp người vận hành có thêm dữ liệu để theo dõi tình trạng của chống sét van trong quá trình khai thác.

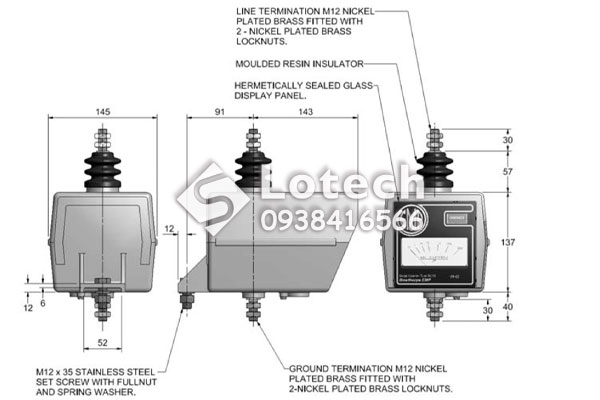

Thiết bị được thiết kế để lắp trực tiếp trên đường nối đất của một chống sét van và không yêu cầu nguồn điện phụ. Đây là ưu điểm đáng chú ý đối với các vị trí ngoài trời hoặc khu vực trạm điện, nơi yêu cầu thiết bị giám sát có kết cấu đơn giản, độ tin cậy cao và hạn chế nhu cầu bảo trì.

Bộ đếm sét cho chống sét van lưới 110kV

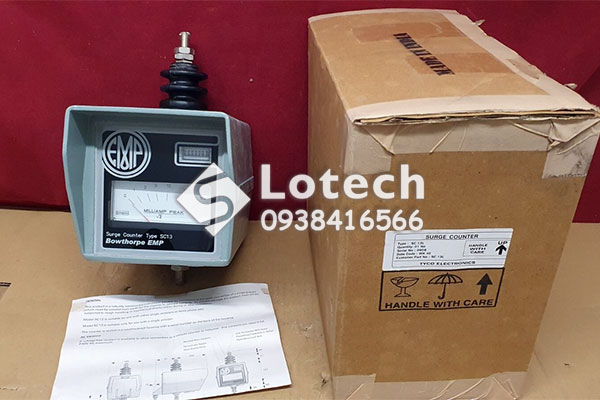

Đồng hồ đếm sét SC-13 sử dụng bộ đếm cơ khí 6 chữ số, có khả năng ghi nhận ít nhất 5 lần tác động mỗi giây. Dòng điện tối thiểu để bộ đếm ghi nhận là 200A với dạng sóng 8/20µs.

- Theo dõi số lần tác động của chống sét van: Việc ghi nhận số lần phóng qua chống sét giúp đơn vị vận hành theo dõi lịch sử hoạt động của thiết bị, đặc biệt hữu ích trong công tác kiểm tra và quản lý thiết bị tại trạm điện.

- Tích hợp chức năng giám sát dòng rò: Một điểm khác biệt quan trọng của SC-13 so với bộ đếm sét thông thường là khả năng đo tổng dòng rò qua chống sét van và dòng rò trên bề mặt vỏ cách điện.

Theo tài liệu của nhà sản xuất, sự thay đổi đáng kể của dòng điện sau khi thiết bị được đưa vào vận hành có thể là dấu hiệu cho thấy chống sét van bị suy giảm hoặc bề mặt cách điện xuất hiện tình trạng nhiễm bẩn.

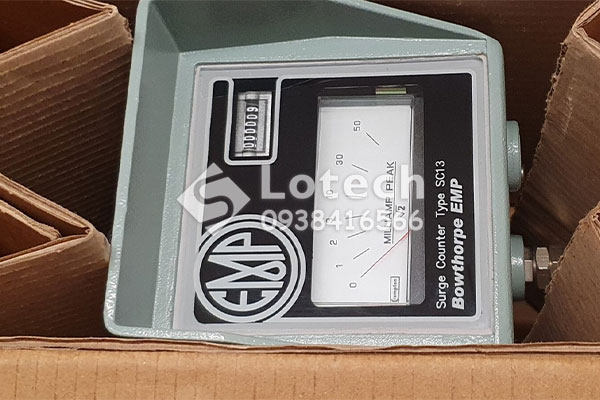

Đồng hồ của phiên bản SC13 có thang đo:

- Dòng rò: 0 - 30 mA.

- Thang đo dạng bilinear.

Ngoài ra, phiên bản SC13L có dải đo dòng rò 0 - 50 mA. Nhờ đó, SC-13 không chỉ đóng vai trò là bộ đếm số lần phóng sét mà còn cung cấp thêm thông tin phục vụ kiểm tra và đánh giá tình trạng vận hành của chống sét van.

Ứng dụng bộ đếm sét SC-13 Bowthorpe EMP

SC-13 phù hợp sử dụng để giám sát chống sét van tại:

- Trạm biến áp 110kV.

- Trạm biến áp và trạm phân phối điện.

- Ngăn lộ đường dây.

- Ngăn máy biến áp.

- Các vị trí lắp chống sét van ngoài trời.

- Hệ thống cần theo dõi đồng thời số lần tác động và dòng rò của chống sét van.

Việc kết hợp chống sét van với bộ đếm sét giúp đơn vị quản lý có thêm dữ liệu phục vụ công tác kiểm tra định kỳ, theo dõi lịch sử tác động và đánh giá tình trạng thiết bị trong quá trình vận hành.

Lotech - Giải Pháp Cung Cấp Trọn Bộ Vật Tư Trạm 110kV

Không chỉ cung cấp riêng bộ đếm sét SC-13, Lotech đem đến dải sản phẩm phục vụ trạm biến áp 110kV với khả năng cung cấp đồng bộ các hạng mục như chống sét van, bộ đếm sét và các thiết bị - vật tư liên quan.

Thay vì khách hàng phải tìm kiếm từng thiết bị từ nhiều nguồn khác nhau, Lotech hướng đến giải pháp trọn bộ từ lựa chọn chủng loại, đối chiếu thông số kỹ thuật, cung cấp vật tư đến hỗ trợ trong quá trình triển khai và vận hành.

- Giá cạnh tranh, tối ưu theo quy mô và danh mục thiết bị của dự án.

- Tư vấn chi tiết lựa chọn sản phẩm theo thông số kỹ thuật và yêu cầu thực tế của trạm.

- Cung cấp đồng bộ chống sét van, bộ đếm sét và các vật tư liên quan.

- Hỗ trợ kỹ thuật trong quá trình lựa chọn, lắp đặt và thay thế thiết bị.

- Đáp ứng các nhu cầu cung cấp mới, bổ sung vật tư hoặc thay thế thiết bị đang vận hành.

- Hướng đến một đầu mối cung cấp cho nhiều hạng mục thiết bị trong trạm 110kV.

Từ từng thiết bị riêng lẻ như bộ đếm sét SC-13 đến một danh mục vật tư hoàn chỉnh cho trạm 110kV, Lotech hướng đến vai trò nhà cung cấp giải pháp - kết hợp năng lực kỹ thuật, nguồn hàng, giá thành và hỗ trợ sau cung cấp để giúp khách hàng chủ động hơn trong quá trình triển khai và vận hành hệ thống điện.

Liên hệ ngay với đội ngũ kỹ thuật của Lotech - đáp ứng tư vấn miễn phí - hỗ trợ trọn gói vật tư trạm 110kV, 220kV, 500kV:
