Chống Sét Đường Dây 110kV + Bộ Đếm Sét

Chống sét đường dây 110kV kết hợp bộ đếm sét (surge arrester counter) là giải pháp bảo vệ hệ thống điện cao thế khỏi quá tải điện áp do sét đánh, đồng thời ghi lại số lần sét tác động.

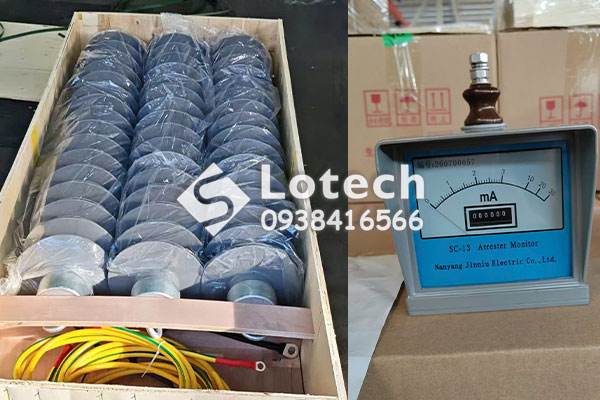

- Chống sét 110kV: Thường sử dụng loại oxit kẽm (ZnO) không khe hở như dòng Chống sét van 96kV Siemens 3EL2, chống sét van ZnO 96kV NANYANG JINNIU. Sản phẩm có nhiệm vụ cắt dòng điện quá áp nguy hiểm xuống đất khi xảy ra sét đánh.

- Bộ đếm sét 110kV: Đồng hồ đếm sét hãng Siemens 3EX5 050, bộ đếm sét SC13 Bowthorpe/TE Raychem, bộ đếm sét Nanyang Jinniu là các loại thiết bị được lắp nối tiếp ở phần dưới của chống sét van để đo đếm số lần xung sét phóng qua. Ngoài ra, một số loại hiện đại còn hiển thị cả dòng rò.

Chống sét van 110kV loại ZnO

- Tiêu chuẩn chế tạo: Tuân thủ theo tiêu chuẩn IEC 60099-4 hoặc tương đương.

- Chủng loại: Oxit kim loại (ZnO), không khe hở, lắp đặt ngoài trời.

- Điện áp định mức Ur: ≥ 96kV.

- Điện áp làm việc liên tục cực đại (MCOV): ≥77kVrms.

- Điện áp quá áp tạm thời (TOV) trong 10 giây: ≥ 89kVrms.

- Dòng điện phóng định mức (Nominal discharge currents): 10 kA.

- Xung dòng đỉnh (High current impulses -4/10µs): 100 kApeak.

- Cấp của chống sét (Class): Class 3.

- Khả năng hấp thụ năng lượng: ≥4,5kJ/kV của Ur

- Điện áp dư lớn nhất (với xung sét tiêu chuẩn ≥8/20µs - 10kA): <3,1 Ur.

- Điện áp chịu đựng xung sét của cách điện (≥1,2/50µs): ≥550kVpeak.

- Điện áp chịu đựng tần số nguồn của cách điện (50Hz/1 phút): ≥230kVrms.

- Chiều dài dòng rò cách điện: 25 hoặc 31 mm/kV tùy theo thiết kế.

Bộ đếm sét trạm 110kV

Mỗi pha của chống sét van phải được trang bị kèm một bộ đếm sét để đo dòng điện rò và chỉ thị số lần làm việc thoát sét.

Vị trí lắp đặt phải phù hợp để thuận lợi cho việc quan sát, kiểm tra, dễ dàng thay thế và không làm ảnh hưởng đến điều kiện làm việc của chống sét van.

Đối với chống sét van lắp đặt trong trạm biến áp, thiết bị phải được nối trực tiếp tới bộ đếm sét và hệ thống nối đất của trạm, không đi qua bất kỳ mối nối trung gian nào khác.

Các vị trí nối đất phải được cách ly hoặc che chắn thích hợp để bảo vệ an toàn cho nhân viên vận hành.

Để được tư vấn lựa chọn chống sét van ZnO và các loại đồng hồ đếm sét phù hợp yêu cầu lắp đặt cho trạm 110kV, quý khách có thể liên hệ tổng đài tư vấn miễn phí của Lotech:
