Sứ Xuyên Bushing Máy Biến Áp 110kV Trench Pháp

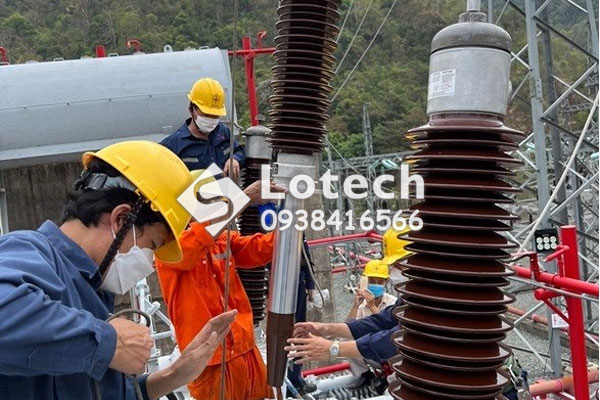

Sứ xuyên bushing máy biến áp 110kV Trench Pháp là thiết bị cách điện chất lượng cao dùng để truyền dẫn điện áp cao từ lưới điện đi vào hoặc đi ra khỏi máy biến áp lực 110kV mà vẫn đảm bảo an toàn cách điện với vỏ máy. Dòng sản phẩm sứ xuyên Trench 110kV đã và đang được sử dụng rộng rãi trong các trạm biến áp 110kV và 220kV trọng điểm quốc gia của EVN.

- Công nghệ cách điện kiểu tụ điện với cách điện giấy tẩm dầu (OIP - Oil Impregnated Paper) hoặc công nghệ cách điện khô cao cấp giấy tẩm nhựa epoxy (RIP - Resin Impregnated Paper).

- Vỏ cách điện bên ngoài bằng sứ tráng men kỹ thuật cao (Porcelain) hoặc vật liệu composite đáp ứng tiêu chuẩn IEC 60815 về khoảng rò.

- Thiết bị đo lắp đặt thêm như đầu thử (test tap) để đo điện dung (C1 và góc tổn tán điện môi  định kỳ, buồng giãn nở dầu kín hoàn toàn kèm theo mắt quan sát mức dầu.

- Thiết kế tối ưu đảm bảo các đặc tính chống nổ, độ bền cơ và nhiệt cao, tuổi thọ vận hành lâu dài (trên 30 năm) và ít phải bảo dưỡng.

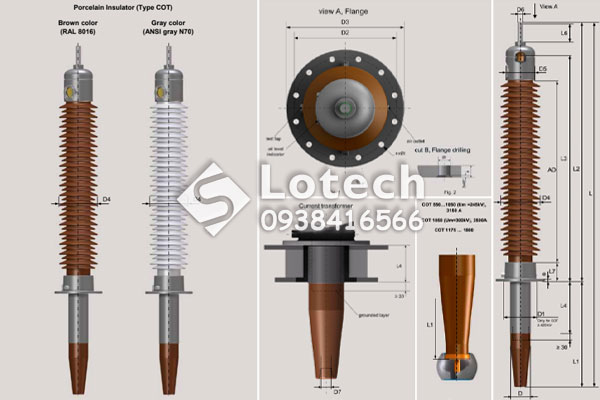

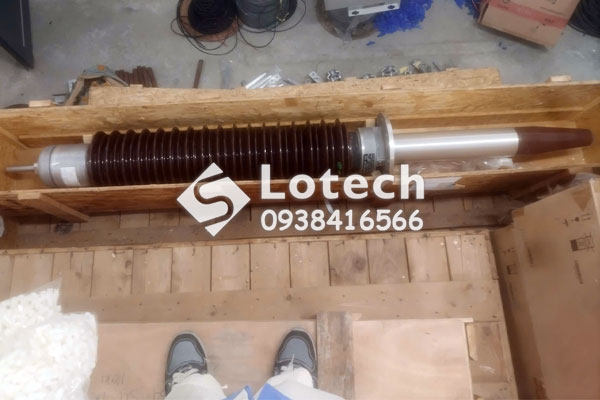

Cấu tạo Sứ xuyên cho máy biến áp 110kV Trench Pháp

- Phía ngoài không khí: Cách điện bằng gốm sứ (Porcelain) màu nâu tiêu chuẩn hoặc vỏ Composite (Silicon) chịu môi trường nhiễm bẩn cao. Khoảng cách rò tiêu chuẩn 31mm/kV.

- Phía trong dầu (Oil side): Dùng ống nhựa Epoxy có đúc chìm điện cực màn chắn (Embedded electrode) giúp phân bố điện trường tối ưu, giảm khoảng cách cách điện tới vỏ MBA và hạ giá thành máy.

- Bầu dầu và phụ kiện:

+ Bầu dầu hợp kim nhôm đúc kín hoàn toàn.

+ Tích hợp kính quan sát mức dầu (Oil level indicator).

+ Đầu đo thử nghiệm điện dung và góc tổn hao.

+ Van xả khí và góc lắp nghiêng cho phép lên tới 30 độ so với phương thẳng đứng.

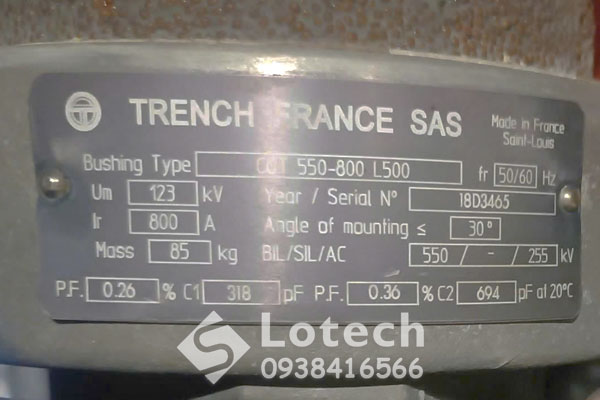

Thông số kỹ thuật Sứ xuyên Trench COT 550

- Sản phẩm: Sứ xuyên máy biến áp 110kV.

- Thương hiệu: Trench Group.

- Mã hiệu cho lưới 110kV: COT 550

- Tiêu chuẩn chế tạo: IEC 60137.

- Công nghệ cách điện: OIP (Oil-Impregnated Paper) - Giấy tẩm dầu cách điện có phân chia điện trường kiểu tụ điện (capacitive fine graded).

- Điện áp danh định hệ thống: 110kV.

- Điện áp lớn nhất: Um = 123kV.

- Chịu đựng xung sét: BIL 550kV.

- Điện áp chịu đựng tần số công nghiệp (50Hz / 60s):

+ Thử nghiệm khô (Dry AC): 255kV.

+ Thử nghiệm ướt (Wet AC): 230kV.

+ Điện áp pha - đất: 71kV.

- Dải dòng điện định mức Ir: 800A; 1000A; 1250A; 1600A; 2500A; 3150A.

KIỂU KẾT NỐI DẪN ĐIỆN:

- Dòng 800A - 1000A: Sử dụng kiểu cáp rút (Draw lead / Cable).

- Dòng 1250A: Sử dụng ty đồng tháo rời (Removable solid conductor).

- Dòng 1600A - 3150A: Sử dụng ty đồng cố định (Fixed copper conductor).

Liên hệ ngay với Lotech để được tư vấn lựa chọn sứ xuyên máy biến áp phù hợp.
