Bộ Đếm Sét ABB - Đồng Hồ Theo Dõi Chống Sét Van

Bộ đếm sét ABB - đồng hồ theo dõi chống sét van là thiết bị chuyên dụng ghi lại số lần dòng điện sét chạy qua dây dẫn thoát sét hoặc chống sét van đường dây, được thiết kế đồng bộ cho các hệ thống phân phối và truyền tải đến 500kV.

Bộ đếm sét và theo dõi chống sét van ABB Hitachi EXCOUNT

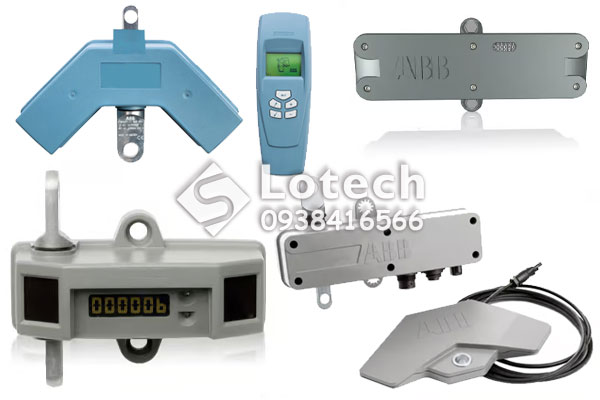

Dòng sản phẩm đếm sét EXCOUNT hãng ABB Hitachi đem đến các giải pháp giám sát chống sét van hệ thống truyền tải với đầy đủ khả năng đo dòng rò (0.2–12 mA), khả năng lưu trữ 1000 xung sét kèm dấu thời gian.

- EXCOUNT-A / EXCOUNT-I:

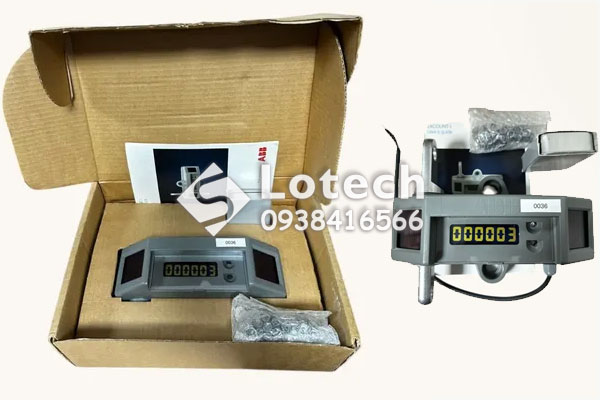

+ Bộ giám sát xung điện EXCOUNT-II ABB là dòng cơ bản dùng để ghi số lần sét đánh và đo dòng rò (như mã ABB 2CTH060002R0000 hoặc dòng 1HSA440000).

+ Không có kết nối dữ liệu, nhân viên vận hành phải ghi chép thủ công bằng mắt tại chân cột.

- EXCOUNT-II:

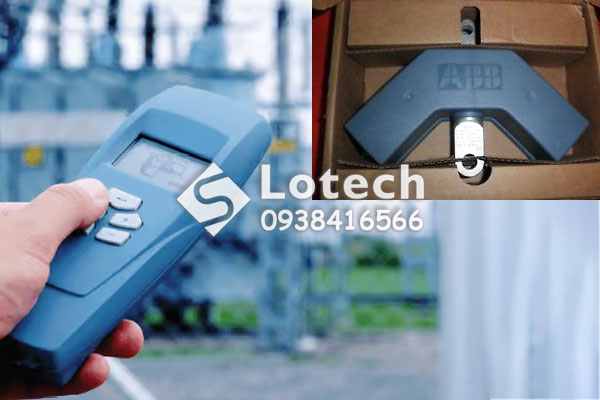

+ Bộ giám sát nâng cao cho lưới điện cao áp, ghi nhận biên độ xung sét kèm dấu thời gian, đo dòng rò toàn phần và dòng điện trở, có thể đọc dữ liệu không dây qua thiết bị cầm tay.

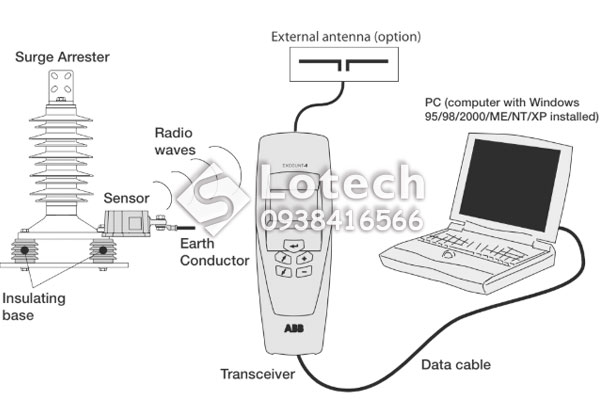

+ Tích hợp bộ phát không dây tầm ngắn (tần số 868.35 MHz hoặc 916.50 MHz). Sử dụng một thiết bị thu cầm tay (Transceiver) để đọc dữ liệu từ khoảng cách an toàn dưới mặt đất (khoảng 10-15m), sau đó kết nối máy tính qua USB để phân tích bằng phần mềm.

- EXCOUNT-III:

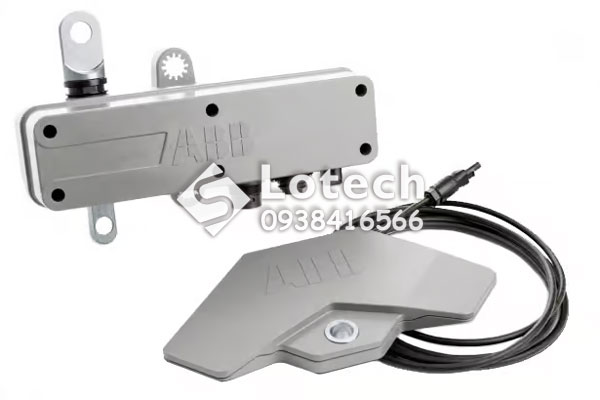

+ Hệ thống giám sát thời gian thực từ xa, hỗ trợ giao thức IEC 61850 kết nối vào hệ thống SCADA của trạm biến áp.

+ Hỗ trợ kết nối dây (hoặc cáp quang) trực tiếp theo giao thức chuẩn IEC 61850, truyền thẳng dữ liệu dòng rò thời gian thực về phòng điều khiển trung tâm và hệ thống SCADA của trạm.

ĐẶC TÍNH:

- Ngưỡng dòng điện kích hoạt: Thiết bị bắt đầu ghi nhận khi có dòng xung sét tối thiểu từ 10 A trở lên (với dạng sóng tiêu chuẩn 8/20 µs).

- Khả năng chịu dòng điện xung: Lên tới 100 kA (dạng sóng 4/10 µs) hoặc 65 kA (dạng sóng 8/20 µs), đảm bảo đồng hồ không bị phá hủy khi có sét lớn đi qua chống sét van.

- Cấp bảo vệ vỏ ngoài: IP67 (Chống bụi tuyệt đối và chống thấm nước khi ngâm tạm thời), vỏ làm bằng hợp kim nhôm đúc hoặc nhựa polymer cao cấp chống tia UV, phù hợp lắp đặt ngoài trời tại các trạm biến áp 110kV.

- Nhiệt độ vận hành: Từ -40°C đến +60°C (loại cơ học) và -40°C đến +55°C (loại điện tử).

- Khối lượng: Khoảng 1.5 kg đến 2.5 kg tùy phiên bản.

CƠ CẤU HIỂN THỊ:

- Dòng cơ bản (EXCOUNT-A/I): Sử dụng bộ đếm cơ học (Cyclometer) gồm 6 chữ số, không cần nguồn nuôi.

- Dòng cao cấp (EXCOUNT-II/III): Hiển thị điện tử, có khả năng lưu trữ lên đến 1000 sự kiện trong bộ nhớ trong bao gồm cả biên độ dòng sét và dấu thời gian (ngày/giờ).

THÔNG SỐ:

- D dải đo dòng điện rò toàn phần (Total leakage current): 0.2 mA đến 12 mA (Độ chính xác: ± 5%).

- Đo dòng rò điện trở (Resistive leakage current - Chỉ có trên EXCOUNT-II/III): Tách biệt dòng điện trở lỗi ra khỏi dòng điện dung bằng phương pháp phân tích sóng hài (Third-harmonic analysis), dải đo từ 10 µA đến 2000 µA. Đây là thông số cốt lõi để đánh giá độ "già hóa" của các đĩa ZnO trong chống sét van.

Đồng hồ đếm sét ABB cho hệ thống chống sét trực tiếp

Đối với hệ thống chống sét trực tiếp (sử dụng kim thu sét cổ điển hoặc kim thu sét chủ động ESE như dòng ABB OPR), ABB cung cấp các dòng đồng hồ đếm sét chuyên dụng được lắp đặt trên dây thoát sét xuống đất (down conductor) của hệ thống chống sét trực tiếp. Đây là dòng chuyên dụng để phát hiện và đếm các cú sét đánh trực tiếp vào công trình theo tiêu chuẩn quốc tế IEC/BS EN 62561-6.

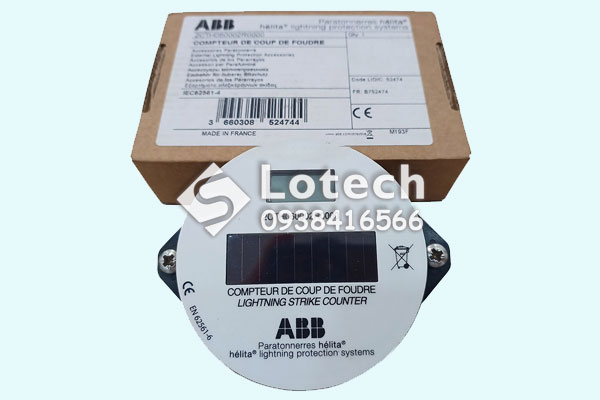

- Loại: Bộ đếm sét ABB Lightning strike counter 2CTH060002R0000.

- Khối lượng: 0,1 kg.

- Kích thước:

+ Mặt bích: 102 × 52 mm.

+ Hộp: Ø80 mm, chiều cao 13,4 mm.

- Vật liệu: Hộp và mặt bích bằng nhựa ABS, nắp bằng polymethyl acrylate. Có màn hình LCD.

- Cấp bảo vệ IP: IP67.

- Nhiệt độ vận hành: -25°C đến +70°C.

- Tuổi thọ pin: 15 năm.

- Đặc tính điện:

+ Ngưỡng dòng điện tối thiểu: Id = 0,4 kA.

+ Dòng điện tối đa: Imax = 100 kA.

+ Dung lượng đếm tối đa: 99999.

- Tiêu chuẩn: NF EN 50 164-6.

- Ứng dụng: Bộ đếm ghi nhận mỗi lần dòng điện sét chạy qua có cường độ lớn hơn hoặc bằng 0,4 kA.

- Lắp đặt:

+ Sử dụng trong nhà và ngoài trời. Lắp trực tiếp quanh dây dẫn sét xuống bằng giá đỡ và hai vít, không cần tháo vỏ thiết bị.

+ Lắp trên băng dẫn sét dẹt (30 × 2 mm) hoặc dây dẫn tròn (Ø6 đến 10 mm). Không cần cắt dây dẫn xuống.
