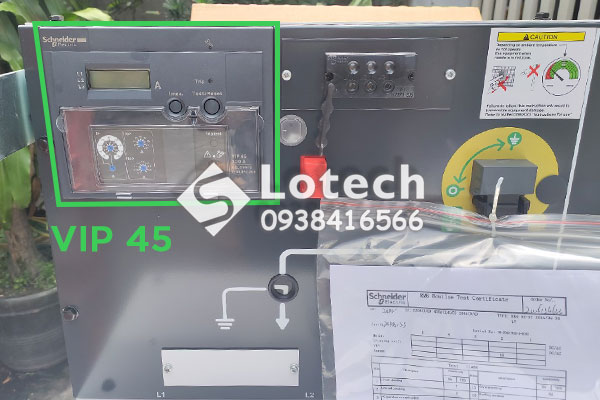

Rơ le Schneider VIP40/45 - Relay Bảo Vệ Máy Biến Áp

Rơ le Schneider VIP40/45 - Relay bảo vệ máy biến áp chuyên dụng trong các trạm phân phối, nổi bật với khả năng bảo vệ kỹ thuật số và tự cấp nguồn - lấy năng lượng trực tiếp từ cảm biến dòng điện mà không cần nguồn điện phụ bên ngoài.

- Relay VIP40: Tập trung bảo vệ quá dòng pha (ngắn mạch và quá tải).

- Relay VIP45: Bổ sung thêm chức năng bảo vệ dòng chạm đất bên cạnh bảo vệ quá dòng pha.

Đặc tính kỹ thuật chung của Rơ le bảo vệ kỹ thuật số Schneider VIP40/45

- Nguồn tự nuôi (Self-powered).

- Chuỗi bảo vệ đã được thử nghiệm trước (pre-tested protection).

- Thiết kế cho bảo vệ MBA:

1. Bảo vệ quá dòng.

2. Bảo vệ chạm đất với dòng từ 5A.

3. Bảo vệ chống quá tải nhiệt máy biến áp nguồn.

- Hiển thị dòng sự cố và loại sự cố.

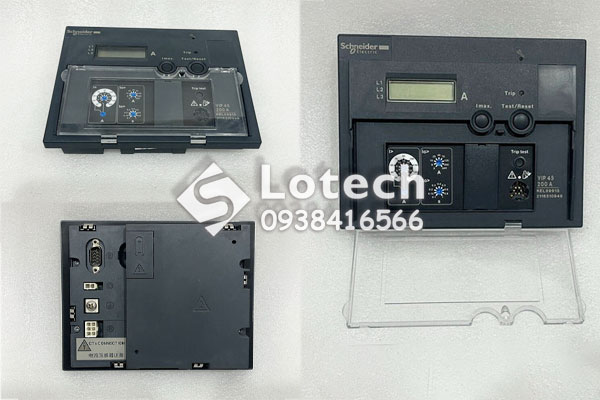

Cấu tạo Relay VIP40/45 Schneider

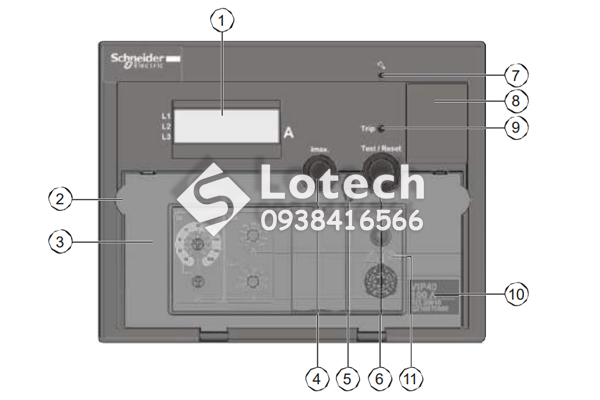

Giao diện người dùng (UMI) ở mặt trước của rơ-le VIP bao gồm một màn hình, các đèn LED và các phím bấm. Một nắp xoay có thể niêm chì để ngăn những người không có quyền truy cập có thể thao tác các nút bấm cài đặt.

1: màn hình.

2: phần tai để mở nắp che bảo vệ trong suốt.

3: nắp bảo vệ trong suốt.

4: nút hiển thị nhu cầu đỉnh Imax.

5: vòng niêm chì.

6: nút Test/Reset.

7: đèn LED trạng thái.

8: nơi gắn nhãn người dùng tùy chỉnh.

9: đèn LED chỉ thị sự cố.

10: nhãn nhận diện.

11: biểu tượng nhắc cần xem sổ tay hướng dẫn.

12: pin.
