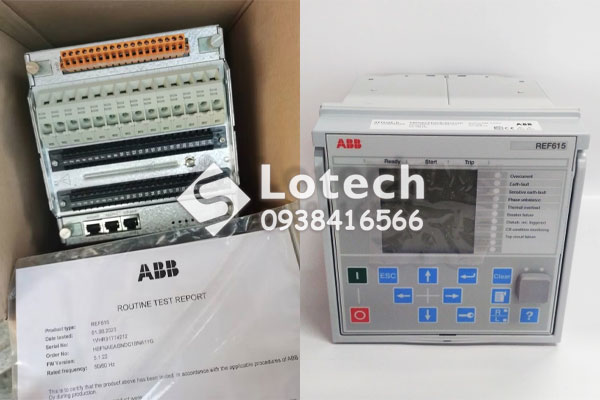

Rơ Le Bảo Vệ Kỹ Thuật Số ABB REF615

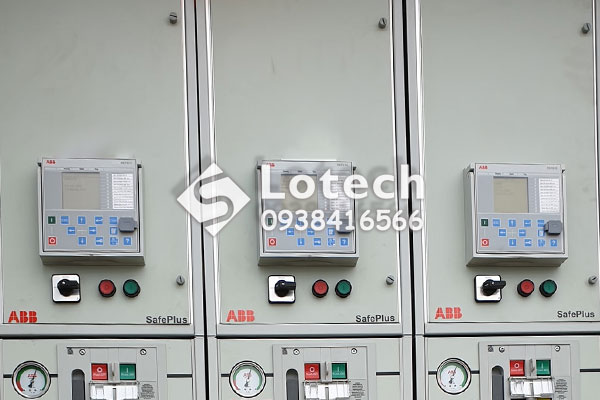

Rơ Le bảo vệ kỹ thuật số ABB REF615 là rơ le điều khiển và bảo vệ đường dây chuyên dụng được thiết kế đáp ứng các yêu cầu bảo vệ, điều khiển, đo lường và giám sát các trạm biến áp và hệ thống điện công nghiệp bao gồm mạng phân phối hình tia, nối tiếp và chia lưới có hoặc không có phát điện phân tán.

ABB REF615 Rơ le bảo vệ quá dòng chuyên dùng bảo vệ hệ thống điện, sử dụng cho mạng lưới điện các khu công nghiệp, nhà xưởng, chung cư, bệnh viện…

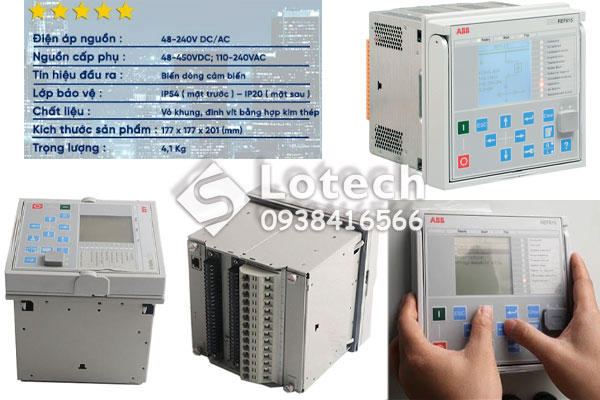

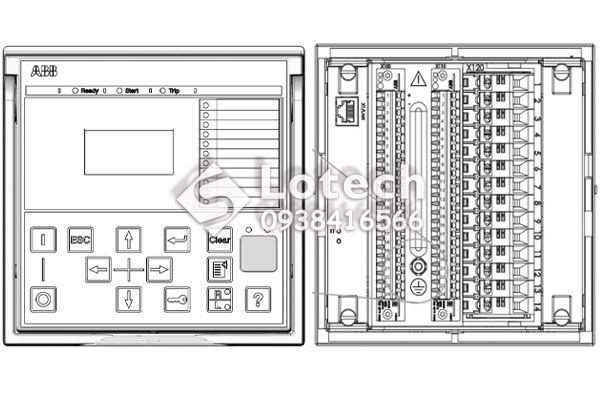

Thông số kỹ thuật Relay ABB REF615



Thông số kỹ thuật	Chi tiết
Điện áp nguồn	48–250 V DC hoặc 100–240 V AC
Dòng điện đầu vào	1 A hoặc 5 A (tùy thuộc vào cấu hình)
Chức năng bảo vệ	Quá dòng (50/51), chạm đất (50N/51N), bảo vệ ngược dòng (67), quá áp (27), quá dòng pha (59), bảo vệ ngắn mạch (50BF), bảo vệ nhiệt (49), và nhiều chức năng khác
Giao thức truyền thông	IEC 61850 (Edition 1 & 2), Modbus TCP/IP, DNP3, IEC 60870-5-103, IEEE 1588 V2
Màn hình hiển thị	Màn hình đồ họa LCD 7 dòng, mỗi dòng 20 ký tự
Nhiệt độ hoạt động	-25°C đến +55°C
Độ ẩm hoạt động	Dưới 93%, không ngưng tụ
Kích thước	177 x 177 x 201 mm
Trọng lượng	Rơ le bảo vệ hoàn chỉnh = 4,1 kg; Chỉ cụm cắm vào = 2,1 kg.
Tiêu chuẩn	IEC 60255, IEC 61850, UL 508, CE



Đặc tính Rơ le điều khiển và bảo vệ bộ cấp nguồn ABB REF615



Nhỏ gọn: Relay ABB REF615 đặc trưng bởi sự nhỏ gọn và thiết kế thành cụm có thể rút ra.

Linh hoạt:

- Sản phẩm REF615 có 12 cấu hình tiêu chuẩn thay thế.

- Cấu hình tín hiệu tiêu chuẩn có thể được thay đổi bằng ma trận tín hiệu hoặc chức năng ứng dụng đồ họa của Bộ quản lý IED Bảo vệ và Điều khiển PCM600.

- Người dùng có thể điều chỉnh cấu hình rơ le cho phù hợp với các yêu cầu ứng dụng cụ thể.

Truyền thông: ABB REF615 phát huy hết tiềm năng của tiêu chuẩn IEC 61850 về khả năng giao tiếp và tương tác giữa các thiết bị tự động hóa trạm biến áp.

- Giao thức giao tiếp bao gồm tiêu chuẩn IEC 61850 hỗ trợ Edition 2, bus xử lý theo tiêu chuẩn IEC 61850-9-2 LE, IEC 60870-5-103, Modbus và DNP3.

- Giao thức giao tiếp Profibus DPV1 được hỗ trợ bằng cách sử dụng bộ chuyển đổi giao thức SPA-ZC 302.

Bảo vệ:

- Rơ le REF615 cung cấp bảo khả năng vệ chính cho các tuyến dây trên không và các đường dây truyền tải bằng cáp trong mạng phân phối.

- Rơle REF615 cũng được sử dụng làm giải pháp bảo vệ dự phòng trong các ứng dụng, nơi yêu cầu hệ thống bảo vệ độc lập và dự phòng.

- Tùy thuộc vào cấu hình tiêu chuẩn được chọn, rơ le được điều chỉnh để bảo vệ tuyến dây trên không và các đường dây truyền tải bằng cáp trong mạng trung hòa điện cách ly, điện trở tiếp đất, tiếp đất bù và tiếp đất trực tiếp.

Cấu hình tiêu chuẩn Rơ le bảo vệ ABB REF615



- Cấu hình tiêu chuẩn A: Bảo vệ quá dòng vô hướng và bảo vệ chạm đất có hướng.

- Cấu hình tiêu chuẩn B: Bảo vệ quá dòng vô hướng và bảo vệ chạm đất có hướng và giám sát tình trạng bộ ngắt mạch (tùy chọn RTD).

- Cấu hình tiêu chuẩn C: Bảo vệ quá dòng và bảo vệ chạm đất vô hướng.

- Cấu hình tiêu chuẩn D: Bảo vệ quá dòng vô hướng và bảo vệ chạm đất và giám sát tình trạng bộ ngắt mạch (tùy chọn RTD).

- Cấu hình tiêu chuẩn E: Bảo vệ quá dòng vô hướng và bảo vệ chạm đất có hướng, các phép đo dựa trên điện áp và giám sát tình trạng ngắt mạch (tùy chọn RTD).

- Cấu hình tiêu chuẩn F: Bảo vệ quá dòng và bảo vệ chạm đất có hướng, bảo vệ dựa trên điện áp và các phép đo cũng như giám sát tình trạng cầu dao ngắt mạch (tùy chọn RTD).

- Cấu hình tiêu chuẩn G: Bảo vệ quá dòng và bảo vệ chạm đất có hướng, bảo vệ dựa trên điện áp và các phép đo cũng như giám sát tình trạng cầu dao ngắt mạch (đầu vào cảm biến và kiểm tra đồng bộ tùy chọn với IEC 61850-9-2 LE).

- Cấu hình tiêu chuẩn H: Bảo vệ quá dòng vô hướng và bảo vệ chạm đất, bảo vệ dựa trên điện áp và tần số và các phép đo, kiểm tra đồng bộ và giám sát tình trạng ngắt mạch (tùy chọn RTD).

- Cấu hình tiêu chuẩn J: Bảo vệ quá dòng có hướng và bảo vệ chạm đất, bảo vệ dựa trên điện áp và tần số và các phép đo, kiểm tra đồng bộ và giám sát tình trạng ngắt mạch (chất lượng điện tùy chọn và tùy chọn RTD).

- Cấu hình tiêu chuẩn K: Bảo vệ quá dòng và bảo vệ chạm đất có hướng và vô hướng, bảo vệ chạm đất hạn chế trở kháng cao, bảo vệ dựa trên điện áp và tần số và các phép đo, kiểm tra đồng bộ và giám sát tình trạng cầu dao ngắt mạch (chất lượng điện tùy chọn và bộ định vị sự cố).

- Cấu hình tiêu chuẩn L: Bảo vệ quá dòng và bảo vệ chạm đất có hướng và vô hướng với tổng dẫn trung tính đa tần số, bảo vệ dựa trên điện áp, tần số và công suất và các phép đo, và giám sát tình trạng cầu dao ngắt mạch (đầu vào
cảm biến, chất lượng nguồn điện tùy chọn, bộ định vị lỗi và bảo vệ liên kết nối và kiểm tra đồng bộ với IEC 61850-9-2 LE).

- Cấu hình tiêu chuẩn N: Bảo vệ quá dòng và bảo vệ chạm đất có hướng và vô hướng với tổng dẫn trung tính đa tần số, bảo vệ dựa trên điện áp, tần số và công suất và các phép đo, bảo vệ so lệch trở kháng cao, kiểm tra đồng bộ và giám sát tình trạng cầu dao ngắt mạch (chất lượng nguồn điện tùy chọn, bộ định vị lỗi và bảo vệ kết nối liên mạng).

Các chức năng bảo vệ của Rơ le kỹ thuật số REF615 ABB



Rơ le có chức năng bảo vệ quá dòng và quá tải nhiệt có hướng và vô hướng, cũng như bảo vệ chạm đất vô hướng và có hướng.

Bảo vệ chạm đất:

- Bảo vệ chạm đất nhạy;

- Bảo vệ gián đoạn pha;

- Bảo vệ chạm đất nhất thời/ gián đoạn;

- Bảo vệ quá áp và sụt áp;

- Bảo vệ quá áp dư;

- Bảo vệ sụt áp thứ tự thuận và bảo vệ quá áp thứ tự nghịch.

Một số cấu hình tiêu chuẩn cho phép sử dụng tùy chọn chức năng bảo vệ chạm đất dựa trên tổng dẫn, dựa trên sóng hài hoặc đại lượng watt tùy chọn cùng chức năng bảo vệ chạm đất có hướng:

- Các chức năng bảo vệ chạm đất dựa trên tổng dẫn và đại lượng watt có sẵn cho các cấu hình tiêu chuẩn A, B, E, F, G, J, L và N.

- Bảo vệ chạm đất dựa trên sóng hài có sẵn cho các cấu hình tiêu chuẩn B, D, F, J, L và N. Bảo vệ chạm đất dựa trên tổng dẫn đảm bảo hoạt động chính xác của chức năng bảo vệ mặc dù thông tin trạng thái kết nối của cuộn dây Petersen bị thiếu.

Rơ le cũng kết hợp các chức năng tự động đóng đa tiếp điểm ba cực tùy chọn cho các đường dây truyền tải trên không.

Các cấu hình tiêu chuẩn L và N cũng cung cấp khả năng bảo vệ chạm đất dựa trên tổng dẫn đa tần số, cung cấp khả năng bảo vệ chạm đất có hướng chọn lọc cho các mạng nối đất trở kháng cao. Hoạt động dựa trên phép đo tổng dẫn trung tính đa tần số sử dụng tần số cơ bản và các thành phần hài trong Uo và Io. Một thuật toán lọc đặc biệt cho phép hướng sự cố đáng tin cậy và an toàn cũng trong các sự cố chạm đất gián đoạn/phóng lại. Thiết bị cung cấp sự kết hợp rất tốt giữa độ tin cậy và độ nhạy của khả năng bảo vệ với một chức năng duy nhất đối với các sự cố chạm đất ohmic thấp và cao hơn và đối với các sự cố chạm đất nhất thời và gián đoạn hoặc phóng lại.

Bảo vệ tần số:

Chức năng bảo vệ tần số, bao gồm: bảo vệ quá tần số, sụt tần số và tốc độ thay đổi tần số, được cung cấp trong các rơ le có cấu hình tiêu chuẩn H, J, K, L và N.

Bảo vệ sự cố khác:

Được cải tiến với phần cứng và phần mềm tùy chọn, rơ le cũng có ba kênh phát hiện ánh sáng để bảo vệ sự cố hồ quang của cầu dao ngắt mạch, thanh cái và tủ thiết bị chuyển mạch môđun trong nhà.

Giao diện cảm biến bảo vệ sự cố hồ quang điện có trên mô-đun giao tiếp tùy chọn. Khả năng ngắt nhanh làm tăng độ an toàn và bảo mật của nhân viên và hạn chế thiệt hại về vật chất trong tình huống lỗi hồ quang. Có thể chọn một mô-đun đầu vào và đầu ra nhị phân dưới dạng tùy chọn - có ba đầu ra nhị phân tốc độ cao (HSO), thiết bị còn giúp làm giảm tổng thời gian hoạt động thường là 4...6 ms so với đầu ra công suất bình thường.

Điều khiển:

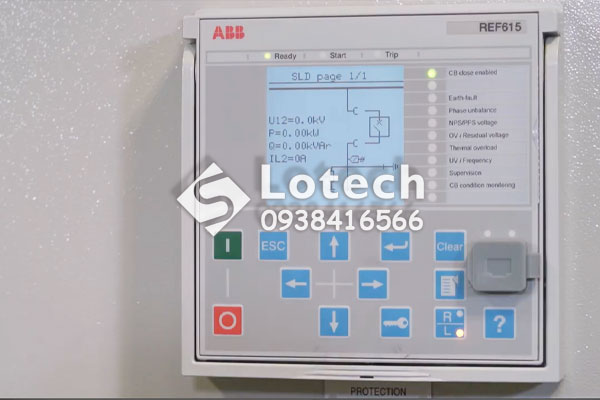

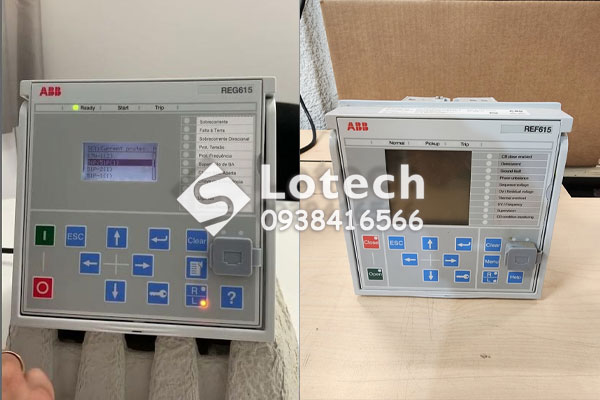

REF615 tích hợp chức năng điều khiển cầu dao ngắt mạch thông qua HMI bảng điều khiển phía trước hoặc bằng cơ chế điều khiển từ xa.

Ngoài khả năng điều khiển cầu dao ngắt mạch, rơ le còn có hai khối điều khiển được thiết kế để điều khiển được vận hành bằng mô-tơ cho các bộ ngắt kết nối hoặc xe cầu dao ngắt mạch và cho các chỉ báo vị trí của chúng.

Ngoài ra, rơ le cung cấp một khối điều khiển được thiết kế để điều khiển được vận hành bằng mô-tơ của một điều khiển cầu dao tiếp địa và chỉ báo vị trí của nó.

Đo lường:

Rơ le liên tục đo dòng pha, thành phần đối xứng của dòng và dòng dư. Nếu rơ le có các phép đo điện áp thì thiết bị cũng đo điện áp dư, điện áp pha và các thành phần thứ tự điện áp. Tùy thuộc vào cấu hình tiêu chuẩn, rơ le còn cung cấp chức năng đo lường tần số bổ sung. Rơ le cũng tính toán giá trị nhu cầu tiêu thụ của dòng điện trong khung thời gian do người dùng lựa chọn, cài đặt trước, quá tải nhiệt của đối tượng được bảo vệ và mất cân bằng pha dựa trên tỷ lệ giữa dòng thứ tự nghịch và thứ tự thuận. Hơn nữa, rơ le còn cung cấp điện ba pha và đo điện năng bao gồm cả hệ số công suất.

Giám sát chất lượng điện:

Rơ le bảo vệ REF615 có các chức năng giám sát chất lượng điện sau đây:

- Biến thiên điện áp.

- Mất cân bằng điện áp.

- Sóng hài hiện tại.

- Sóng hài điện áp.

Vị trí lỗi: Rơ le có chức năng định vị sự cố đo trở kháng tùy chọn phù hợp để xác định vị trí ngắn mạch trong hệ thống phân phối tỏa tia.

Bộ ghi nhiễu loạn: Rơ le được cung cấp một bộ ghi sự cố nhiễu có tới 12 kênh tín hiệu tương tự và 64 kênh tín hiệu nhị phân.

Nhật ký sự kiện và Dữ liệu được ghi lại:

- Để thu thập thông tin về chuỗi sự kiện, rơ le có một bộ nhớ bất biến, có khả năng lưu trữ 1024 sự kiện kèm các dấu thời gian liên quan.

- Rơ le có khả năng lưu trữ các bản ghi của 128 sự kiện lỗi mới nhất.

Giám sát:

- Các chức năng giám sát tình trạng của rơ le sẽ liên tục giám sát hoạt động và tình trạng của cầu dao ngắt mạch.

- Giám sát mạch cắt liên tục theo dõi tính khả dụng và khả năng hoạt động của mạch trip.

- Hệ thống tự giám sát tích hợp của rơ le liên tục giám sát trạng thái của phần cứng rơ le và hoạt động của phần mềm rơ le.

- Tùy thuộc vào cấu hình tiêu chuẩn được chọn, rơ le còn có chức năng giám sát sự cố cầu chì.

- Tùy thuộc vào cấu hình tiêu chuẩn được chọn, rơ le còn có chức năng giám sát mạch dòng.

Điều khiển truy cập: Để bảo vệ rơ le khỏi bị truy cập trái phép và duy trì tính toàn vẹn của thông tin, rơ le được cung cấp hệ thống xác thực dựa trên vai trò bốn cấp với mật khẩu cá nhân có thể lập trình được của quản trị viên cho các cấp độ người xem, người vận hành, kỹ sư và quản trị viên.

Giao tiếp của trạm:

- Rơ le hỗ trợ một loạt các giao thức giao tiếp, bao gồm IEC 61850 Edition 2, IEC 61850-9-2 LE, IEC 60870-5-103, Modbus và DNP3.

- Giao thức giao tiếp Profibus DPV1 được hỗ trợ bằng cách sử dụng bộ chuyển đổi giao thức SPA-ZC 302.
