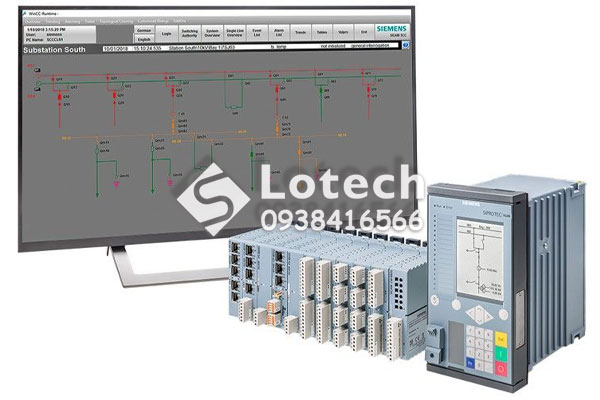

RTU Siemens Sicam PAS - Giám Sát Và Điều Khiển Trạm Biến Áp

Ứng dụng của RTU Siemens dòng Sicam PAS là tự động hóa điện năng để vận hành thiết bị đóng cắt với một máy tính trạm duy nhất (full server) hoặc với tối đa 2 máy tính bổ sung (DIP).

Hệ thống điều khiển tự động hóa trạm biến áp của Siemens - SICAM PAS (Power Automation System) - là một giải pháp mở dùng để tích hợp hệ thống, giám sát, điều khiển và trực quan hóa quá trình. RTU SICAM PAS hỗ trợ các giao thức truyền thông hiện đại như IEC 61850, có khả năng xử lý dữ liệu, chẩn đoán lỗi và vận hành các thiết bị bảo vệ rơle.

Hệ thống SICAM PAS phù hợp để vận hành trạm biến áp không chỉ từ một máy tính điều khiển cấp trạm duy nhất, mà còn có thể kết hợp với các hệ thống SICAM PAS khác hoặc các thiết bị điều khiển trạm khác.

Đặc tính của Hệ thống điều khiển Sicam-PAS

- Thiết kế module: Phần cứng và phần mềm (tính năng) SICAM PAS dạng mô-đun và có khả năng mở rộng. SICAM PAS bao phủ một phạm vi ứng dụng rộng lớn và hỗ trợ cấu hình hệ thống phân tán.

- Đơn giản hóa:

+ Giao diện của RTU Siemens thân thiện với người dùng, thuận tiện cho công tác cài đặt và thiết lập thông số cho các thiết bị mới.

+ Có tính năng thiết lập tham số trực tuyến, đặc biệt khi cần mở rộng hệ thống.

+ Tính thân thiện với người dùng, logic điều khiển đơn giản, sự định hướng theo môi trường Windows và cấu trúc mở của nó hoàn toàn phù hợp với yêu cầu của người dùng.

- Cấu hình tự động hóa linh hoạt, trực quan:

+ Hệ thống SICAM PAS điều khiển và ghi lại dữ liệu quy trình cho tất cả các thiết bị của trạm biến áp, trong phạm vi các giao thức truyền dữ liệu được hỗ trợ.

+ Cho phép tích hợp hệ thống trực quan hóa quy trình hoàn toàn bằng đồ họa trực tiếp vào trạm biến áp.

- Khả năng tích hợp:

Trong trạm biến áp được cấu hình và vận hành bằng SICAM PAS, bạn có thể sử dụng nhiều loại thiết bị bảo vệ, IED, bộ điều khiển trạm biến áp, máy ghi giá trị đo và bộ điều khiển từ xa từ nhiều nhà sản xuất khác nhau. SICAM PAS cung cấp một số lượng lớn các giao thức truyền thông có sẵn trên thị trường để ghi dữ liệu từ nhiều thiết bị khác nhau và thông qua các kênh truyền thông khác nhau. Việc mở rộng sau này cũng rất dễ dàng.

Giao thức truyền thông của RTU Sicam PAS

Các giao thức truyền thông và trình điều khiển thiết bị này có thể được bổ sung tùy chọn vào phạm vi tiêu chuẩn của SICAM PAS.

- Giao thức IEC 61850: Tiêu chuẩn truyền thông để kết nối các thiết bị ở cấp độ trạm và khoang điều khiển dựa trên Ethernet. IEC 61850 hỗ trợ trao đổi dữ liệu trực tiếp giữa các thiết bị IED, do đó cho phép chuyển mạch các khóa liên động giữa các khoang một cách độc lập với bộ điều khiển trạm.

- Giao thức IEC 60870-5-103: Các thiết bị bảo vệ, IED, bộ điều khiển khoang, máy ghi giá trị đo và bộ điều khiển máy biến áp từ nhiều nhà sản xuất đều hỗ trợ giao thức IEC 60870-5-103 và do đó có thể được kết nối trực tiếp với SICAM PAS.

- Giao thức EC 60870-5-101: Giao thức này hỗ trợ cả hai chế độ truyền tải "cân bằng" và "không cân bằng". Chức năng quay số tự động cũng được hỗ trợ để kết nối các trạm biến áp với giao thức này. SICAM PAS có thể thiết lập kết nối quay số đến trạm biến áp theo chu kỳ hoặc theo yêu cầu (ví dụ: để xuất lệnh). Ngược lại, trạm biến áp cũng có thể thiết lập kết nối theo chu kỳ hoặc theo chế độ kích hoạt sự kiện.

- Giao thức EC 60870-5-104: Việc kết nối các trạm biến áp cũng được hỗ trợ bởi giao thức IEC 60870-5-104 dựa trên TCP/IP.

- DNP 3.0: Bên cạnh các giao thức IEC -101 và -104, DNP 3.0 là một giao thức điều khiển từ xa tiêu chuẩn khác được nhiều thiết bị IED và RTU sử dụng và áp dụng trên toàn thế giới. Các thiết bị có thể được kết nối cả nối tiếp và bằng TCP/IP (DNPi). Giao tiếp dựa trên TCP/IP có thể hoạt động với quy trình mã hóa bất đối xứng, do đó đáp ứng các yêu cầu bảo mật.

- PROFIBUS DP (Master): Giao thức thường được sử dụng trong tự động hóa công nghiệp, tự động hóa việc cung cấp điện và khí đốt. PROFIBUS DP dùng để giao tiếp với các thiết bị đo đa chức năng như SIMEAS P (I, V, P, Q, pf (cos))...

- MODBUS: SICAM PAS cho phép kết nối các thiết bị IED và RTU bằng giao thức này, cả thông qua kết nối nối tiếp và kết nối dựa trên TCP/IP.

- PROFIBUS FMS (SIPROTEC 4): Hầu hết các bộ điều khiển và thiết bị bảo vệ 4 khoang SIPROTEC có thể được kết nối với thiết bị trạm SICAM PAS thông qua PROFIBUS FMS.
