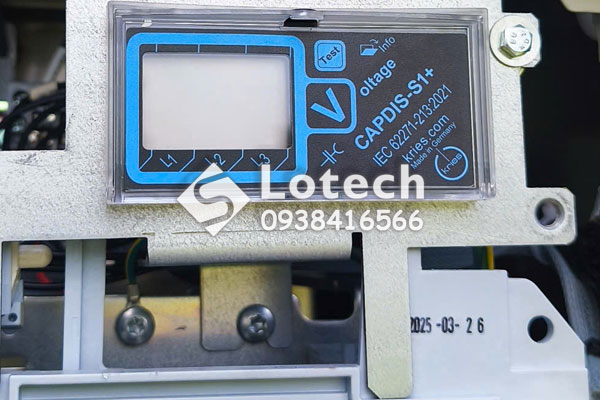

Bộ Chỉ Thị Điện Áp Trung Thế Kries CAPDIS-S1+ Lắp RMU Siemens

Sản phẩm Kries CAPDIS-S1+ được tích hợp cùng hệ thống RTU lắp đặt cho các tủ RMU đáp ứng yêu cầu kiểm tra trạng thái không có điện áp của thiết bị đóng cắt trung thế theo các tiêu chuẩn quốc tế.

ĐẶC TÍNH KỸ THUẬT:

- Khả năng tự giám sát: Thiết bị có chức năng tự kiểm tra tích hợp, đảm bảo an toàn vốn có và không cần thiết bị kiểm tra bên ngoài.

- Không cần bảo trì: Do khả năng tự giám sát liên tục, không yêu cầu kiểm tra định kỳ theo một số tiêu chuẩn.

- Không cần nguồn phụ: Chức năng kiểm tra điện áp và tự kiểm tra không cần pin hoặc nguồn điện phụ trợ bên ngoài.

- Giám sát cách điện: Giám sát hoàn toàn cách điện của bộ chia điện dung (cả sơ cấp và thứ cấp).

- Giao diện tích hợp: Tích hợp điểm đo ba pha LRM và giao diện Y để kết nối với các hệ thống lưới điện thông minh (Smart-Grid).

THÔNG SỐ KỸ THUẬT:

- Tiêu chuẩn áp dụng: IEC 61243-5 (Hệ thống phát hiện điện áp – Voltage Detecting System).

- Kiểu lắp đặt: Gắn mặt trước tủ (front panel mounting), vỏ nhựa.

- Kích thước (C x R x S): 48 x 96 x 37 mm.

- Kích thước lỗ cắt khuyến nghị: 45 x 92 mm.

- Nhiệt độ làm việc: -25°C đến +55°C.

- Nhiệt độ lưu kho: -30°C đến +70°C.

- Cấp bảo vệ: IP54.

CHỨC NĂNG CHỈ THỊ ĐIỆN ÁP:

U < 10% Uₙ
→ Không có điện áp.
→ Không hiển thị.

10% Uₙ ≤ U ≤ 45% Uₙ

→ Có điện áp.

→ Hiển thị mũi tên nửa (half arrow).

Internal test passed:

→ Có điện áp định mức.

→ Kiểm tra bảo trì đạt.

→ Hiển thị mũi tên đầy (full arrow).

Nhấn nút test (pressed test button):

→ Chức năng hiển thị test.

→ Hiển thị mũi tên đầy có khung (framed full arrow).

CHỨC NĂNG NÚT TEST:

- Test đạt → Hiển thị mũi tên đầy có khung.

- Lỗi (đứt dây tín hiệu) → Hiển thị ERROR.
