Cuộn Đóng Máy Cắt Trung Thế ABB HD4 RL1
Lotech chuyên cung cấp dòng cuộn hút đóng/cắt (shunt opening/closing release coil) chuyên dụng cho máy cắt chân không trung thế ABB HD4.
- Thiết kế lắp đặt bên trong bộ truyền động của máy cắt chân không ABB HD4.
- Tự động kích hoạt cơ cấu đóng hoặc cắt (tripping) máy cắt từ xa khi nhận được tín hiệu điện điều khiển.
- Hỗ trợ lựa chọn vật tư phụ kiện lắp đặt tương thích và nhanh chóng cho máy cắt.
Quý khách cần cập nhật giá và tư vấn lựa chọn phụ kiện máy cắt ABB phù hợp, có thể liên hệ hotline/zalo:
để tư vấn hoàn toàn miễn phí.
Cuộn Đóng Máy Cắt Trung Thế ABB HD4 RL1

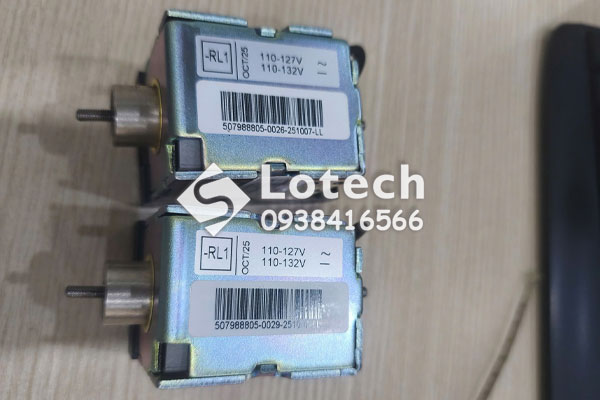

Cuộn đóng máy cắt trung thế ABB HD4 RL1 (Closing Latching Solenoid) còn được biết đến với tên gọi như cuộn đóng duy trì, nam châm điện chốt đóng, cuộn hút chốt đóng. Thiết bị này được lắp trong bộ truyền động của máy cắt chân không ABB (dòng HD4). Khi có tín hiệu điện điều khiển đi vào cuộn dây trong dải điện áp 110V-132V, lực điện từ sẽ tác động lên lõi sắt (chốt cơ khí) để kích hoạt và giữ cơ cấu đóng máy cắt một cách an toàn và chính xác.
- Tên sản phẩm: Closing Latching Solenoid (Cuộn giữ đóng / nam châm điện duy trì trạng thái đóng).
- Mã sản phẩm (Model): HD4 RL1.
- Điện áp hoạt động (Dải kép):
+ Điện áp một chiều: 110V - 127V DC.
+ Điện áp xoay chiều: 110V - 132V AC.
- Nhà sản xuất: ABB.

Nguyên lý hoạt động cuộn hút đóng cắt ABB HD4 RL1
HD4 RL1 là cụm thiết bị cơ - điện chốt giữ (latching), hoạt động như một cơ cấu khóa/mở lệnh đóng. Lệnh đóng máy cắt bằng điện từ xa hoặc nút nhấn cơ tại chỗ chỉ có hiệu lực khi cuộn hút này được cấp đủ nguồn điện nuôi. Trong sơ đồ mạch điều khiển tiêu chuẩn của máy cắt trung thế ABB HD4, cuộn chốt đóng được ký hiệu là -RL1.
Cuộn -RL1 được đấu nối tiếp qua các tiếp điểm liên động an toàn trước khi nối về thanh kẹp dòng terminal tổng của máy cắt. Các tiếp điểm này bao gồm:
- Tiếp điểm hành trình báo vị trí máy cắt đã vào đúng vị trí vận hành (-BGT1 / -BGT2).
- Tiếp điểm phụ báo lò xo của bộ truyền động đã được tích năng lượng đầy (Spring charged.

Các hạng mục lắp đặt - thay thế cuộn RL1 máy cắt ABB HD4
1. CÔNG TÁC CHUẨN BỊ VÀ CÔ LẬP AN TOÀN:
- Ngắt điện hoàn toàn: Rút máy cắt trung thế ra khỏi khoang vận hành của tủ điện (Vị trí Test/Disconnected).
- Xả năng lượng lò xo: Đảm bảo lò xo đóng và lò xo cắt đã được xả hoàn toàn (vạch chỉ thị cơ khí báo Discharged / màu trắng).
2. THÁO GỠ CUỘN CŨ:
- Tháo mặt nạ bảo vệ: Dùng tua vít lục giác tháo các vít cố định mặt nạ nhựa/kim loại bảo vệ phía trước bộ truyền động cơ khí của máy cắt.
- Gỡ giắc cắm/dây nối: Đánh dấu ký hiệu các đầu dây, tháo giắc cắm điện nối vào cuộn -RL1.
- Tháo vít cố định: Cuộn dây được giữ bằng gá kim loại cố định vào khung. Tháo các vít định vị này ra. Khéo léo rút lõi thanh đẩy cơ khí của cuộn ra khỏi khớp chốt khóa.

3. LẮP ĐẶT CUỘN MỚI
- Đặt thiết bị mới: Đặt cuộn HD4 RL1 mới vào đúng vị trí gá. Đảm bảo thanh đẩy (plunger) của solenoid ăn khớp chính xác vào cơ cấu chốt khóa cơ khí bên trong bộ truyền động.
- Cố định: Siết chặt lại các vít định vị.
- Đấu nối dây điện: Cắm lại giắc cắm điều khiển hoặc đấu nối lại dây theo đúng đánh dấu ban đầu.
4. THỬ NGHIỆM.
- Thử nghiệm cơ khí: Kiểm tra xem cơ cấu chốt có phản hồi mượt mà, không bị kẹt hay không.
- Thử nghiệm điện (Cold Test): Cấp nguồn điều khiển thử nghiệm thích hợp (110V AC/DC) vào mạch điều khiển kiểm tra xem cuộn có hút và giải phóng chốt đóng hay chưa.
- Lắp lại mặt nạ: Lắp lại mặt nạ bảo vệ của máy cắt sau khi hoàn tất kiểm tra.
Lotech sẵn sàng đáp ứng tư vấn lựa chọn - lắp đặt - thay thế cuộn hút đóng cắt máy cắt ABB HD4 phù hợp với hệ thống, Quý khách có thể liên hệ kỹ thuật viên qua Hotline/Zalo:
để mình tư vấn hoàn toàn miễn phí nhé.
