Cuộn Bảo Vệ Thấp Áp UVT ABB Cho Máy Cắt VCB VD4 - HD4

Cuộn bảo vệ thấp áp UVT (Undervoltage Release) là phụ kiện thiết bị đóng cắt trung thế dùng cho máy cắt ABB VD4 và HD4 có chức năng tự động mở máy cắt khi điện áp mạch điều khiển sụt giảm nghiêm trọng hoặc mất điện.

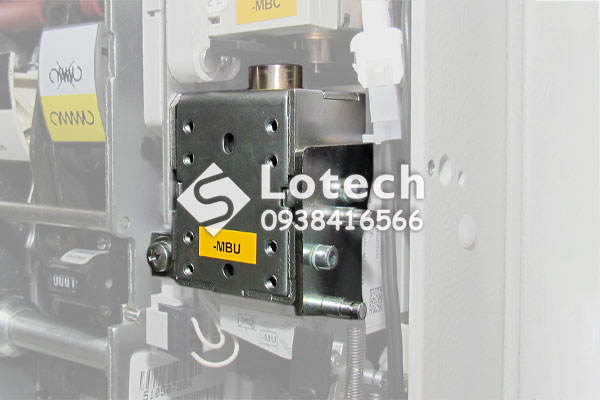

- Các cuộn bảo vệ thấp áp cho máy cắt VCB ABB VD4 mã -MBU (- Shunt undervoltage release). Đây là ký hiệu tiêu chuẩn hóa mới của ABB trên sơ đồ mạch điện của dòng máy cắt chân không VD4 (và một số thiết kế tủ đóng cắt đồng bộ như UniGear). Chữ "B" thường đại diện cho nhóm linh kiện tích hợp nâng cao của cơ cấu vận hành đời mới. Trên một số sơ đồ cũ của VD4, nó còn có thể được ký hiệu là -Y4.

- Các cuộn bảo vệ thấp áp cho máy cắt khí SF6 HD4 mã -MU (MU - Undervoltage release). Đây là ký hiệu truyền thống hoặc dùng riêng trên sơ đồ mạch điện của dòng máy cắt ABB HD4 . Sơ đồ mạch nhị thứ của HD4 vẫn giữ nguyên cách gọi -MU để phân biệt cấu trúc các cuộn cắt trong hệ thống khí cô lập.

Tổng quan về cuộn UVT máy cắt ABB HD4 - VD4

Cuộn bảo vệ thấp áp UVT ABB cho máy cắt VCB VD4 - HD4 được sử dụng để tự động ngắt (trip) máy cắt khi điện áp mạch điều khiển bị sụt giảm quá mức hoặc mất hoàn toàn, giúp bảo vệ an toàn cho hệ thống điện.

- Chức năng: Bảo vệ an toàn, ngăn không cho máy cắt đóng lại khi điện áp nguồn chưa phục hồi hoặc điều khiển việc cắt từ xa qua nút nhấn thường đóng (NC).

- Tác động: Máy cắt chỉ có thể đóng khi cuộn bảo vệ thấp áp được cấp điện ổn định; khi điện áp sụt dưới mức quy định, cuộn sẽ mất từ tính và cơ cấu cơ khí bên trong sẽ tác động mở máy cắt.

- Phiên bản:

+ Bản tiêu chuẩn (cấp nguồn trực tiếp từ mạch lực/điều khiển).

+ Bản nâng cấp có bộ trễ thời gian điện tử - KT (time delay: 0.5s - 3s) nhằm tránh tác động giả do sụt áp thoáng qua.

+ Bản mở rộng tích hợp thêm tiếp điểm phụ báo trạng thái cuộn UVT đang được cấp điện hay đã mất điện (-BB5).

Thông số cuộn bảo vệ thấp áp UVT máy cắt ABB VD4/HD4

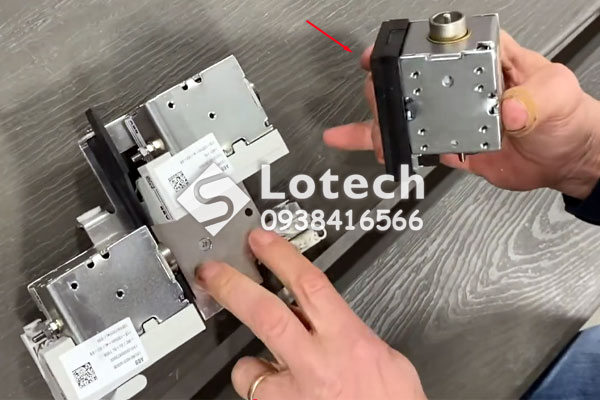

Lựa chọn cuộn UVT cho máy cắt ABB VD4/HD4

Do VD4 và HD4 đều được thiết kế trên cùng một nền tảng cơ khí truyền động chuẩn hóa của ABB (dòng bộ truyền động lò xo EL), việc lắp đặt và vận hành cuộn UVT giữa hai dòng máy cắt này có độ tương đồng rất cao.

Bước 1: Xác định kiểu tác động (Tức thời hay Trễ thời gian).

Bước 2: Chọn cấp điện áp điều khiển.

- Nguồn một chiều (DC): 24V, 30V, 48V, 60V, 110V, 125V, 220V, 250V DC.

- Nguồn xoay chiều (AC - 50/60Hz): 48V, 60V, 110V, 127V, 220V, 240V AC.

Bước 3: Xem xét ký hiệu thiết bị.

Ký hiệu thiết bị (IEC/ABB):

- Cuộn cắt thấp áp: -MBU hoặc -MU (một số sơ đồ chuẩn IEC/IEEE ký hiệu là -Y4).

- Bộ trễ thời gian điện tử (Time-lag device): -KFT (hoặc YU DELAY).

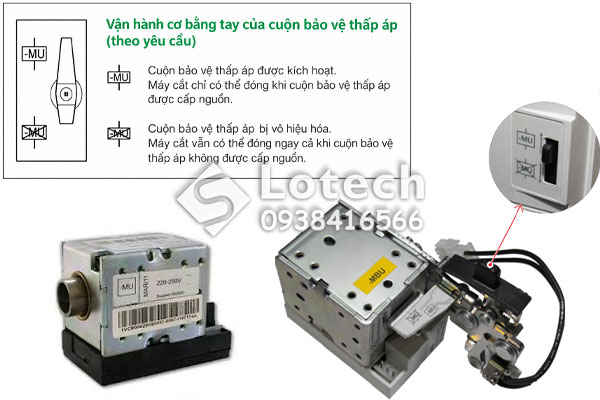

- Khóa/Lẫy gạt giải phóng cơ khí (Mechanical override): -MU Override.

- Ký hiệu mạch đấu nối: Đấu nối trực tiếp vào hàng kẹp phụ cắm mạch điều khiển -XDB của máy cắt.

Bước 4: Lựa chọn tiếp điểm phụ báo trạng thái lắp kèm (Tùy chọn).

- Trong các hệ thống giám sát SCADA, bạn có thể lựa chọn thêm mã phụ kiện có tích hợp tiếp điểm phụ -BB5 (truyền tín hiệu điện về trung tâm để báo trạng thái cuộn UVT đang "Có điện" hay "Mất điện").

- Tùy chọn các tiếp điểm phụ ngắt nguồn cuộn UVT khi VCB đã cắt.

- Lắp tiếp điểm phụ có chức năng truyền tín hiệu cảnh báo (Alarm) cho hệ thống giám sát tại chỗ (đèn báo) hoặc từ xa (SCADA).
