Tủ Đóng Cắt Trung Thế Lucy Aegis Plus LLT 24kV
SPEC RMU LUCY AEGIS PLUS LLT 24KV
Lotech chuyên cung cấp dòng sản phẩm tủ RMU 3 ngăn Aegis LLT 24kV hãng Lucy Electric:
- Tủ RMU gồm 2 ngăn cầu dao phụ tải, 1 ngăn máy cắt chân không tích hợp rơ le bảo vệ Fanox SIA-B.
- Cấu hình tủ trung thế thông dụng cho các trạm biến áp, dự án điện lực, nhà máy SX...
- Tủ đóng cắt trung thế cách điện khí SF6, thiết kế tối ưu cho lưới điện thông minh.
Quý khách cần tư vấn lựa chọn và nhận báo giá tủ RMU LUCY có thể liên hệ tổng đài hỗ trợ miễn phí:
để tư vấn hoàn toàn miễn phí.
Tủ Đóng Cắt Trung Thế Lucy Aegis Plus LLT 24kV
Tủ đóng cắt trung thế Lucy Aegis Plus LLT 24kV là cấu hình tủ RMU 3 ngăn thông dụng với 2 ngăn cầu dao phụ tải LBS 630A cho cáp lộ đến/đi (mô đun L) và 1 ngăn máy cắt VCB 250A đầu ra bảo vệ máy biến áp (mô đun T). Dòng tủ RMU Aegis LLT thường được sử dụng cho các trạm công suất từ 1800kVA hoặc các trạm có yêu cầu bảo vệ máy biến áp có độ an toàn cao hơn phương án sử dụng cầu chì.
ỨNG DỤNG:
- Tủ hợp bộ cho trạm mạch vòng.
- Tủ trung thế cho trạm đầu cuối ở các nhà máy và có dự phòng 1 ngăn để khép mạch vòng trả nguồn tới trạm khác.

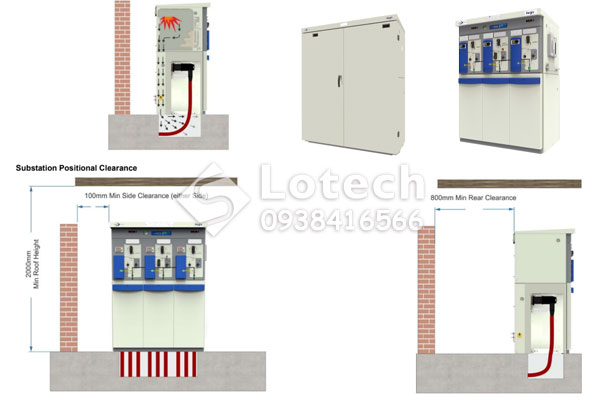

LẮP ĐẶT:
- Phương án lắp đặt trong nhà với tủ RMU chuẩn IP41, IP42 (tùy chọn).
- Phương án lắp đặt ngoài trời với vỏ tủ bảo vệ tiêu chuẩn.
- Phương án lắp đặt trong các trạm kios hợp bộ, trạm trụ thép.
Cấu hình tủ RMU 3 ngăn Lucy Aegis Plus LLT 24kV

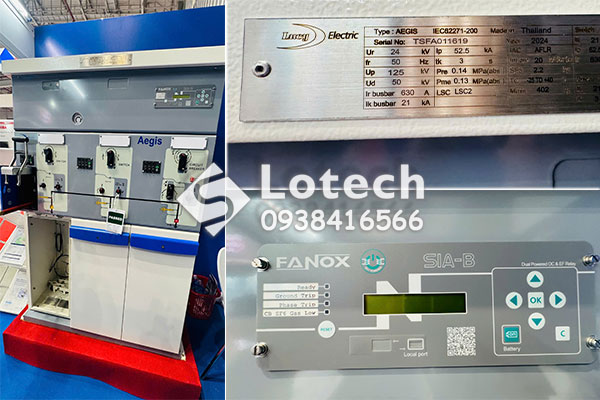

Tủ RMU LUCY 3 ngăn Aegis Plus LLT 24kV là tủ hợp bộ trung thế tiêu chuẩn compact không mở rộng, cách điện bằng khí SF6, tích hợp 2 cầu dao phụ tải (LBS 630A) làm lộ vào/ra và 1 máy cắt chân không (VCB 250A) tích hợp rơ le Fanox SIA-B bảo vệ máy biến áp.
- Ngăn cầu dao phụ tải LBS (Module L)
- Ngăn máy cắt chân không VCB (Module T)
- Bình khí SF6 được thiết kế chịu hồ quang nội bộ AFLR, trong khi ngăn cáp không được phân loại chịu hồ quang nội bộ (Non Internal Arc).
- Sử dụng đầu cáp T-Plug chuẩn Interface C theo IEC DIN 400, tương thích đầu nối cáp trung thế chuẩn Type C cho cả các module L và T.
Tuy nhiên, khách hàng có thể liên hệ với Lotech để đặt hàng loại tủ trung thế có thể mở rộng 1 phía hoặc mở rộng 2 phía dự phòng cho ghép ngăn mở rộng dãy tủ trong tương lai.
Thông số kỹ thuật tủ trung thế Lucy AP 24kV LLT Indoor
| Thông số | Giá trị |
| Điện áp định mức | 24 kV |
| Điện áp chịu xung sét (BIL) | 125 kV |
| Tần số định mức | 50 Hz |
| Cấu hình |
AP 24 kV Non Ext. (LLT) Indoor |
| Khả năng mở rộng |
Không mở rộng (Non Extensible) |
| Cấp bảo vệ | IP41 |
| Chiều cao đầu cáp |
600 mm |
| Khả năng chịu hồ quang ngăn cáp |
Không có (Non Internal Arc) |
| Khả năng chịu hồ quang bình khí |
Internal Arc (AFLR) |
| Đế tủ (Plinth) |
Không yêu cầu |
| Nhiệt độ làm việc |
-25°C đến +40°C |
| Màu sắc |
Khung và vỏ: RAL 9002 (Grey White); Mặt trước: RAL 7046 (Telegrey 2); Nắp tiếp địa & nắp thử nghiệm: Pantone 286U (Blue Smooth) |
