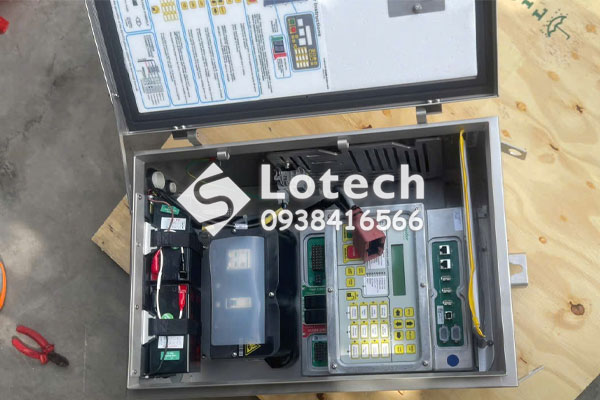

Tủ Điều Khiển Recloser Schneider ADVC

Tủ điều khiển Recloser Schneider ADVC đảm nhiệm chức năng bảo vệ tiên tiến, khả năng ghi dữ liệu và truyền thông. Tủ được thiết kế phù hợp để lắp đặt trên cột ngoài trời, với độ cao phù hợp để người vận hành có thể tiếp cận dễ dàng.

- Phạm vi ứng dụng: Bộ ngắt mạch tự động Recloser U27 Schneider; Máy cắt tự đóng lại Auto - Recloser Nulec E38.

- Vật liệu chế tạo:

+ Vỏ bảo vệ được đúc cứng bằng thép không gỉ.

+ Cánh cửa bằng thép không gỉ trang bị khóa và viền kín bởi đệm cao su.

+ Lỗ thông được che chắn chống côn trùng, sâu bọ.

Tham khảo thêm: Catalogue tủ điều khiển ADVC Schneider cho Recloser, LBS

- Nhiệt độ môi trường:

+ Nhiệt độ: -10°C đến 50°C đối với tủ ADVC Compact;

+ Nhiệt độ: -40°C đến 50°C đối với tủ ADVC Ultra (trang bị bộ sưởi ắc-qui lắp bên trong).

Tham khảo thêm: Hướng dẫn sử dụng Recloser Schneider và tủ điều khiển ADVC

Module Controller ADVC Recloser Schneider

Sơ đồ khối tủ điều khiển Recloser Schneider ADVC

Giao diện vận hành tủ điều khiển Recloser Schneider ADVC

Giao diện vận hành setVUE: Trên cơ sở thực tiễn các panel vận hành của các bộ điều khiển trước đây, giao diện kiểu menu với hiển thị màn hình LCD rộng tạo cảm giác và diện mạo quen thuộc cho người dùng.

Giao diện vận hành flexVUE:

- 20 đèn trạng thái cung cấp thông tin nhanh chóng về trạng thái bảo vệ và bộ điều khiển.

- 12 phím thao tác nhanh để thực hiện các tác vụ thường dùng như Bật/Tắt "Điều khiển từ xa", Bật/Tắt “Tự đóng lại”, v.v. Mỗi phím có đèn trạng thái riêng để báo tình trạng Bật/Tắt (ON/OFF).

- Các đèn trạng thái và các phím thao tác nhanh có thể tùy biến được.

- Có thể truy cập các dữ liệu đo lường và sự kiện cũng như thay đổi các thông số đặt.

Các tính năng của tủ điều khiển Recloser Schneider ADVC

- Kết nối từ xa: Các bộ tự đóng lại của Schneider Electric có thể kết nối với hệ thống SCADA của bạn thông qua các cổng RS-232 và một modem tùy chọn. Bạn cũng có thể sử dụng cổng Ethernet TCP/IP. Một bộ nguồn UPS thay đổi được điện áp được cung cấp cho radio và modem, có thể lắp đặt bên trong khoang thiết bị truyền thông. Nhiều giao thức truyền thông được hỗ trợ như DNP3 và IEC 60870-5-101/104.

- Kết nối máy tính: WSOS là một gói phần mềm tiên tiến, chạy trên máy tính cá nhân, cho phép cài đặt, giám sát, và điều khiển bộ tự đóng lại thông qua một cổng USB, RS232, hoặc Ethernet.

- Điều khiển từ xa: ADVC có một danh m t danh mục ấn tượng các các cổng truy ng truyền thông s n thông sử dụng cho các ng cho các ứng dụng điều khiển từ xa 2 x RS-232; 2 x 100Base-T Ethernet; 3 x USB (Kiểu A); 1 x USB (Kiểu B).
