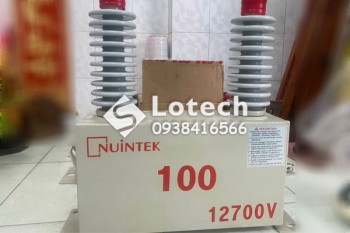

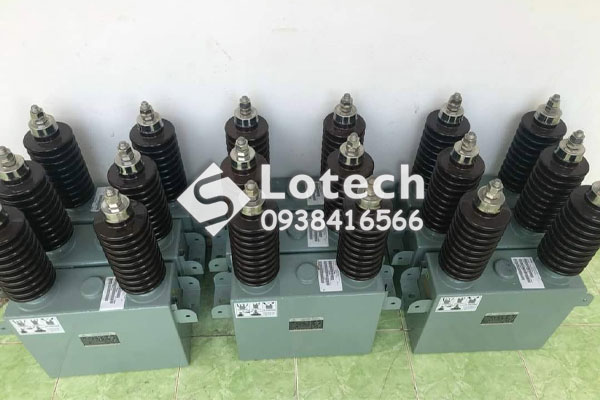

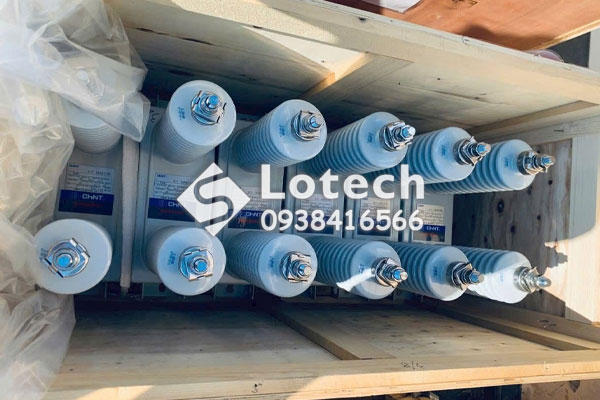

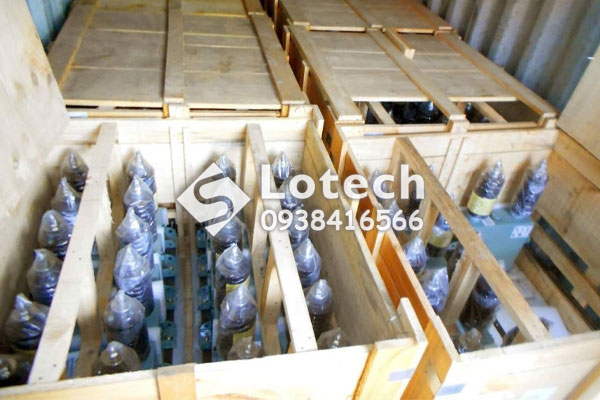

Tụ Bù Trung Áp 13,2kV

Các tụ bù trung áp 13,4kV được sử dụng cho mục đích bù công suất phản kháng trên mạng lưới phân phối trung áp phù hợp để lắp đặt cho:

- Dàn bù ứng động với 3 dao cắt tụ 1 pha và bộ điều khiển đóng cắt tụ bù 22kV.

- Dàn bù ứng động đấu nối thanh cái 22kV của các trạm 110/22kV.

Tụ bù phải là loại 1 pha, 1 đầu sứ, ngoài trời, cách điện khô hoặc dầu cách điện không chứa chất PCB với điện trở xả bên trong, phù hợp với khí hậu nhiệt đới.

Yêu cầu kỹ thuật tụ bù trung thế 13,2kV

- Tiêu chuẩn quản lý chất lượng: ISO 9000.

- Tiêu chuẩn áp dụng: IEC 60871-1 hoặc tương đương.

- Điện áp định mức: 13200 V.

- Công suất định mức: 100kVAr; 200kVAr.

- Tần số định mức: 50Hz.

- Điện áp tần số công nghiệp 1 phút: 50 kVrms.

- Mức chịu điện áp xung: 125 kVp.

- Khả năng quá dòng liên tục: 1.3 lần dòng điện định mức.

- Điện áp làm lớn nhất cho phép theo thời gian ở các hệ số điện áp khác nhau:

Vf = 1.10: 12 giờ trong mỗi ngày 24 giờ;

Vf = 1.15: 30 phút giờ trong mỗi ngày 24 giờ;

Vf = 1.20: 2 lần 5 phút trong 1 tháng;

Vf = 1.30: 2 lần 1 phút trong 1 tháng

- Điện áp AC giữa đầu cực và vỏ tụ trong 10 giây: 27.3 kV.

- Tổn thất lớn nhất trong tụ: ≤ 0.1 W/kVar.

- Chiều dài đường rò: ≥ 600 mm.

- Nhiệt độ môi trường vận hành lớn nhất: 50 độ C.

- Độ ẩm tương đối lớn nhất: 90%.

- Độ cao so với mực nước biển: 1000m, khả năng lên đến 1500m.

- Đặc tính điện trở xả: Điện áp tàn dự của tụ phải giảm xuống 75V trong vòng 10 phút sau khi ngắt điện.

- Vỏ tụ: Nhôm/ thép không gỉ hoặc thép tấm sơn epoxy máu xám trắng.

- Phụ tùng đi kèm:

+ Đầu cực pha/cực nối đất;

+ Nhãn mác theo IEC 60871-1;

+ Phụ kiện treo máng tụ trên giá đỡ;

+ Tài liệu hướng dẫn, biên bản thử nghiệm xuất xưởng;

Tính năng tụ bù 13,2kV

Tụ bù trung áp 13,2kV được thiết kế để hoạt động ổn định trên lưới điện trung thế, các trạm điện, khu công nghiệp,... với tính năng chính là:

- Bù công suất phản kháng cho các hệ thống điện trung thế 13,2kV.

- Cải thiện hệ số công suất (cosφ) về gần 1.0.

- Giảm dòng điện tải, từ đó giảm tổn thất điện năng và chi phí vận hành.

- Tăng hiệu suất sử dụng trạm biến áp và kéo dài tuổi thọ thiết bị.

Trên đây là thông tin chia sẻ của Lotech đến Quý khách quan tâm đến tụ bù trung thế. Để được tư vấn chi tiết hơn về việc lựa chọn tụ bù cho hệ thống điện và báo giá CK cao, xin vui lòng liên hệ:
