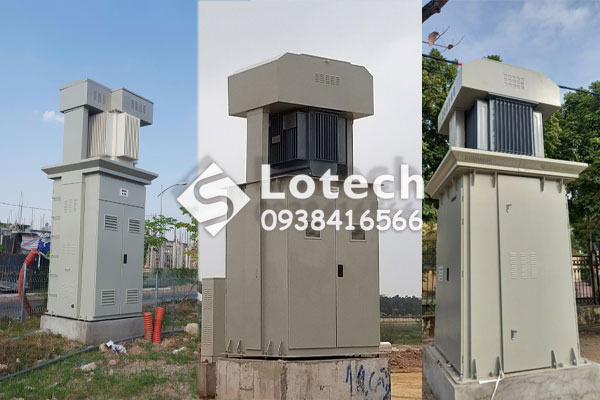

Trạm Trụ Máy Biến Áp 1000KVA Tích Hợp Tủ RMU 2 Ngăn IQ

Trạm trụ (hay trạm biến áp kiểu trụ, trạm 1 cột) là kiểu trạm biến áp hợp bộ với máy biến áp được đặt trên 1 trụ thép đơn, bên trong trụ có tích hợp ngăn chứa tủ điện, thiết bị điện và hệ thống đấu nối trạm.

Trạm trụ máy biến áp 1000kVA tích hợp tủ RMU 2 ngăn IQ đã và đang được Lotech cung cấp cho các dự án thi công trạm khu vực đô thị, khu dân cư, nhà máy... với ưu điểm:

- Tiết kiệm chi phí đầu tư: Với thiết kế "tất cả trong 1", trạm biến áp trụ thép đơn thân đáp ứng tốt yêu cầu thi công trạm biến áp ngoài trời với chi phí tối ưu.

- Tiết kiệm diện tích trạm: So với các trạm biến áp nền và trạm kios hợp bộ có cùng công suất 1000kVA, trạm trụ ít chiếm dụng không gian hơn đáng kể.

- Đa dạng phương án: Tùy theo các yêu cầu về tiêu chuẩn, điều kiện môi trường lắp đặt, tính thẩm mỹ... mà có thể lựa chọn nhiều kiểu trạm trụ thép đáp ứng.

Để được tư vấn lựa chọn giải pháp thi công trạm biến áp hợp bộ kiểu trụ phù hợp với yêu cầu dự án, Quý khách có thể liên hệ tổng đài tư vấn miễn phí của Lotech:

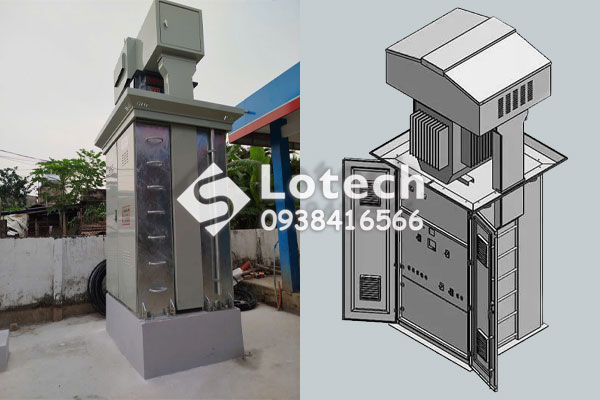

Thông tin trụ thép đỡ máy biến áp 1000kVA tích hợp tủ RMU 2 ngăn

1. Phần trụ thép.

Trụ thép đơn thân thiết bị trí đỡ máy biến áp 3 pha.

Cấp kèm vành che trạm đài sen và hộp chụp cực máy biến áp theo yêu cầu.

2. Phần vật tư thiết bị.

Máy biến áp 3 pha ngâm dầu công suất 1000kVA, tùy chọn hãng THIBIDI, ABB, MBT, Shihlin, HBT, Sanaky, Emc...

Tủ trung thế RMU 2 ngăn thường là 1 ngăn LBS đầu vào và 1 ngăn máy cắt đầu ra bảo vệ máy biến áp. Tùy chọn tủ RM6-NE-QI Schneider, tủ RMU ABB Safeplus CV, tủ RMU Siemens 8DJH RL, tủ RMU TAEYOUNG CD...

Tủ phân phối hạ thế, tủ bù cấp theo yêu cầu.

Hệ thống cáp, đầu cáp, vật tư đấu nối trạm biến áp.

Thông số kỹ thuật trạm biến áp 1 cột 1000kVA

- Loại: Trạm trụ hợp bộ.

- Ứng dụng: Trạm phân phối.

- Công suất máy biến áp: 1000kVA.

- Tủ trung thế: Tủ RMU cách điện SF6 cấp bảo vệ IP67 và IP3x.

+ Điện áp: 22/35kV.

+ Dòng điện: 630A.

+ Máy cắt: 200A.

- Tủ hạ thế: Cấp bảo vệ IP54.

+ AT Tổng: 1600A.

+ Thanh cái tổng: Dọc 2x(60x10)mm; Ngang 100x10mm.

+ TI: 1500/5A.

+ Tụ bù: 2x50kVAr.

- Cáp hạ thế: 12 sợi 1x240.

Lưu ý: Các thông số trên phục vụ mục đích tham khảo. Thông số chính xác được cung cấp khi đặt hàng.
