Sứ Đỡ Thanh Cái Tủ Trung Thế 24kV - 40,5kV
Lotech chuyên cung cấp sứ đỡ thanh cái trung thế lắp đặt trong các tủ điện trung thế các loại:
- Sứ đỡ trung thế sản xuất theo tiêu chuẩn IEC 61952 cách điện.
- Làm từ vật liệu composite trên nền nhựa Epoxy, có gia cường sợi thủy tinh.
- Sứ Epoxy cách điện thanh cái sử dụng trong nhà hoặc trong tủ điện.

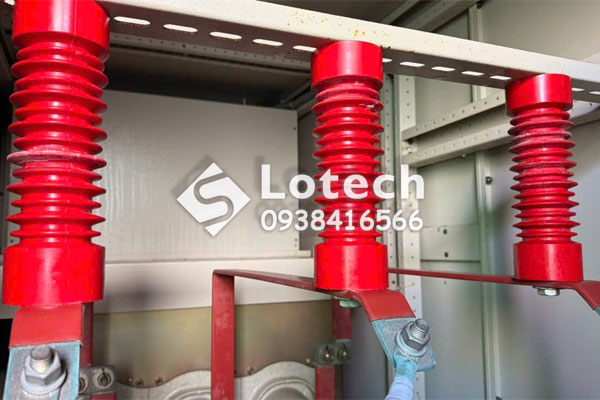

Các loại sứ đỡ thanh cái và phụ kiện tủ RMU các loại đang có giá tốt, để nhận tư vấn - báo giá, quý khách có thể liên hệ qua tổng đài hỗ trợ miễn phí:
để tư vấn hoàn toàn miễn phí.
Sứ Đỡ Thanh Cái Tủ Trung Thế 24kV - 40,5kV

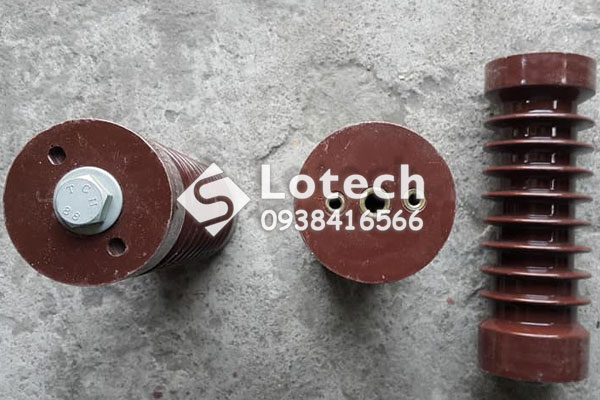

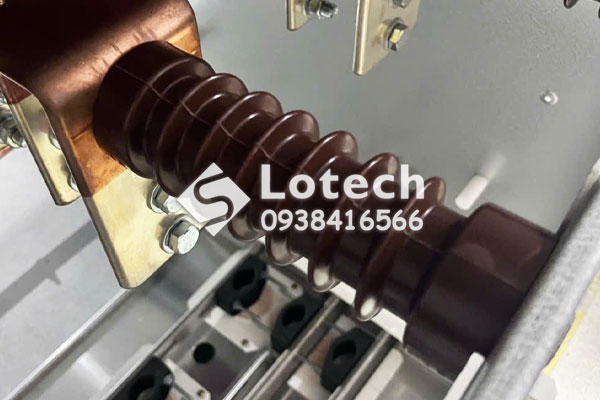

Sứ đỡ thanh cái tủ trung thế 24kV - 40,5kV (MV Busbar Insulator) được sử dụng cho mục đích cách điện, đỡ (kẹp) cố định thanh cái (busbar) một cách chắc chắn và cách ly thanh cái với khung vỏ tủ điện. Lotech chuyên cung cấp các dòng sứ đỡ thanh cái thông dụng nhất là:
- Sứ đỡ thanh cái 24kV dùng cho điện áp 22kV và 24kV được sản xuất phù hợp với tiêu chuẩn IEC 61952, có khả năng cách điện tốt, độ bền cơ học cao, khả năng kháng nước, chống bụi bẩn.
- Sứ đỡ 35kV làm bằng chất liệu nhựa resin epoxy với độ bền cao, thông dụng trong các tủ điện trung thế lưới điện 35kV đến 36kV.
- Sứ đỡ thanh cái 40,5kV là phụ kiện cách điện trung thế sử dụng nẹp thanh cái hay còn gọi là kẹp thanh cái, đỡ thanh cái chuyên dụng cho các tủ có điện áp đến 40,5kV.
4 Đặc tính của sứ đỡ thanh cái tủ trung thế
1. Cách điện tốt: Sứ đỡ trung thế được làm từ vật liệu gốm sứ hoặc epoxy đúc, có khả năng cách điện cao, đảm bảo an toàn cho hệ thống.
2. Chịu nhiệt và chịu lực: Sứ cách điện tủ trung thế có khả năng chịu được dòng ngắn mạch lớn trong thời gian ngắn (thường vài chục kA trong 1–3 giây).
3. Chống ẩm và lão hóa: Đặc biệt sứ đỡ busbar bằng nhựa epoxy, có khả năng chống ẩm tốt hơn, phù hợp với môi trường có độ ẩm cao.
4. Chịu điện áp cao: Sứ dùng cho tủ trung thế khả năng chịu điện áp định mức (6kV, 7,2kV, 12kV, 24kV, 35kV, 40.5kV...) và điện áp thử cao áp theo tiêu chuẩn IEC hoặc TCVN.
Cấu tạo chung của sứ đỡ thanh cái tủ trung thế
- Thân sứ/nhựa: Thường là sứ nung cao áp hoặc epoxy resin đúc khuôn, màu nâu đỏ hoặc xám.
- Hai đầu bắt bu lông: Có ren hoặc lỗ để bắt vít giữ thanh cái.
- Chân đế đỡ: Có mặt phẳng hoặc ren để bắt vít xuống đế tủ điện.
Thông số sứ đỡ thanh cái trung thế lắp tủ điện
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp định mức | 24kV - 40,5kV |
| Điện áp chịu xung | 75kV / 125kV |
| Dòng chịu ngắn mạch | 16kA – 31.5kA |
| Chiều cao tổng thể | 150 – 300 mm |
| Khoảng cách pha – đất | ≥ 160 mm |
| Chất liệu cách điện | Gốm sứ / Nhựa epoxy |
| Trọng lượng | 1 – 5 kg |
| Chuẩn lắp đặt | Bắt vít M10, M12… |
Trên đây là thông tin chia sẻ của Lotech về sản phẩm sứ đỡ thanh cái lắp tủ trung thế. Quý khách cần tư vấn báo giá sứ đỡ thanh cái hạ thế - trung thế có thể liên hệ tổng đài hỗ trợ miễn phí:
để mình tư vấn hoàn toàn miễn phí nhé.
