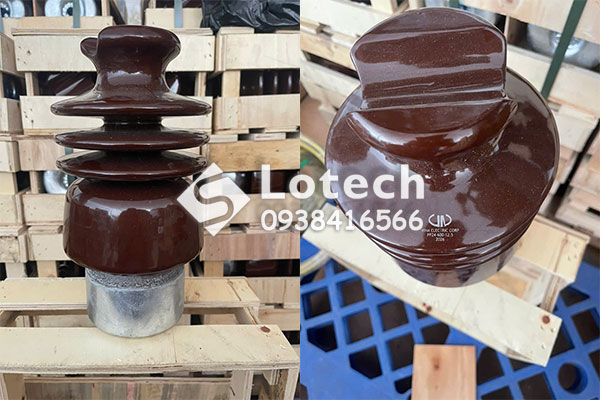

Sứ Cách Điện Pin Post - Sứ Đứng Trung Thế Vina Electric

Sứ đứng Pin Post 24kV Vina Electric là dòng sứ cách điện đỡ đường dây có chân kim loại (ty sứ) được sản xuất phù hợp với TCVN 4759; TCVN 540 hoặc tương đương.

CẤU TẠO SỨ ĐỨNG PINPOST:

- Loại: Đỡ đường dây trên đỉnh sứ, kiểu chốt (pin type insulator).

- Điều kiện sử dụng: Lắp đặt ngoài trời.

- Vật liệu cấu thành: Sứ.

- Thiết kế:

+ Tai và thân sứ đúc thành một khối đồng nhất.

+ Bề mặt sứ cách điện trừ những chỗ để gắn chân kim loại, gắn các phần tử của sứ cách điện, phải được phủ một lớp men đều, mặt men phải láng bóng, không có vết gợn rõ rệt, vết men không được nứt nhăn.

- Bán kính cong của rãnh trên/ rãnh bên: 19 mm.

- Đường kính cổ sứ: 23/4 - 33/8 inches (70-86mm).

CẤU TẠO PHẦN TY SỨ ĐỨNG:

- Vật liệu: Thép tráng kẽm (độ dày tối thiểu của lớp mạ kẽm 55µm).

- Kích thước của ty sứ:

+ Tổng chiều dài: 290 mm.

+ Chiều dài phần ven răng lắp vào sứ đỡ: 45 mm.

+ Đường kính phần ven răng lắp vào đà: 22 mm.

+ Chiều dài phần ven răng lắp vào đà: Phù hợp để lắp đặt vào đà bằng sắt L75x75x8.

- Phụ kiện: Ty sứ được cung cấp kèm theo đầy đủ đai ốc và vòng đệm vênh để bắt ty sứ vào đà.

THÔNG SỐ KỸ THUẬT SỨ CÁCH ĐIỆN PIN POST VINA ELECTRIC:

- Điện áp định mức: 22(24) kV.

- Lực phá hủy cơ học qui định khi uốn tối thiểu: 13 KN.

- Độ bền điện áp tần số 50Hz trong một phút tối thiểu:

+ Điều kiện khô: 75 kV.

+ Điều kiện ướt: 55 kV.

- Độ bền điện áp xung tối thiểu: 125 kV.

- Điện áp phóng điện xung tối thiểu: 160 kV.

- Khoảng cách rò điện tối thiểu: 25 mm/kV.

- Kiểu lắp đặt: Sứ đứng.

LƯU Ý: Thông tin trên đây cung cấp phục vụ mục đích tham khảo. Thực tế sản phẩm có thể được thay đổi và cải tiến đáp ứng tiêu chuẩn kỹ thuật mới hoặc yêu cầu thực tế của từng công trình.
