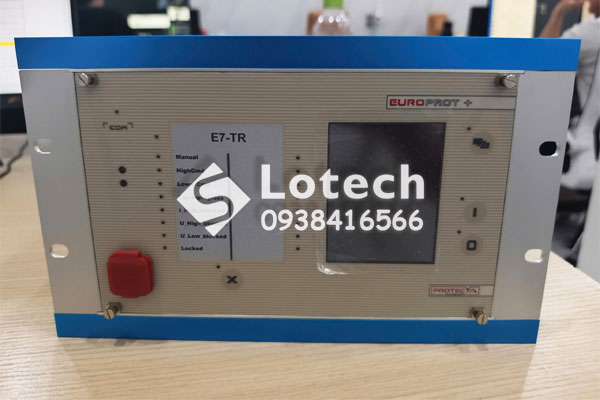

Rơ Le Tự Động Điều Chỉnh Điện Áp F90 Protecta E7-TR

Protecta Electronics Ltd. là nhà sản xuất Relay, BCU đến từ Châu Âu với hơn 70 năm kinh nghiệm với sản phẩm phục vụ hơn 100 quốc gia trên thế giới.

Rơ le E7-TR của Protecta là một thiết bị điện tử thông minh (IED) chuyên dụng được thiết kế để điều chỉnh điện áp tự động (AVR) và điều khiển bộ đổi nấc (tap changer) cho các máy biến áp lực hai hoặc ba cuộn dây. Sản phẩm đã và đang được Lotech cung cấp cho các trạm biến áp, hỗ trợ từ tư vấn lựa chọn - cung cấp thiết bị, đến cấu hình và thí nghiệm hiệu chỉnh sau khi lắp đặt.

- CHỨC NĂNG CỐT LÕI:

+ Tự động điều khiển và giám sát nấc phân áp của máy biến áp.

+ Tích hợp chức năng bảo vệ điện áp chuyên sâu (quá áp, thấp áp).

- PHẠM VI ỨNG DỤNG:

+ Thiết bị được ứng dụng phổ biến tại các trạm biến áp 110kV - 500kV của EVN.

+ Ứng dụng điều khiển bộ đổi nấc phân áp dưới tải (OLTC) cho các máy biến áp lực.

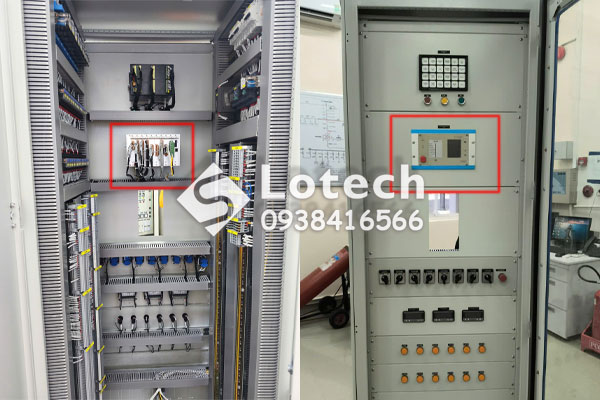

- VỊ TRÍ LẮP ĐẶT: Thường được lắp đặt tại các tủ điều khiển của trạm biến áp cao thế, đặc biệt là các trạm không người trực.

- GIAO THỨC TRUYỀN THÔNG: Hỗ trợ đầy đủ giao thức Ethernet (IEC61850, IEC60870-5-104) và Serial (Modbus, DNP3.0).

Chức năng Relay F90 Protecta E7-TR

Dòng thiết bị F90 do hãng Protecta (Hungary) là loại Rơ le bảo vệ kỹ thuật số (hoặc Thiết bị điều khiển ngăn lộ BCU) thuộc dòng EuroProt+.

- Điều khiển bộ đổi nấc (ANSI 90V):

+ Điều chỉnh nấc phân áp của máy biến áp lực.

+ Thiết bị thực hiện chức năng điều chỉnh điện áp tự động hoặc bằng tay cho máy biến áp.

+ Có khả năng quản lý tối đa 4 máy biến áp vận hành song song.

- Tích hợp các chức năng bảo vệ:

- Kiểm soát và khóa điều áp khi có quá dòng và kém áp.

+ Bảo vệ kém áp (ANSI 27).

+ Bảo vệ quá áp (ANSI 59).

- Phát hiện quá áp khi điều áp.

- Giám sát bộ đổi nấc: Hỗ trợ định nghĩa vị trí bộ đổi nấc 6-bit (Binary, BCD, Gray, hoặc số đầu vào tương tự (mA input).).

- Đo lường:

+ Đo U, I, P, Q, cosφ...

+ Loại tín hiệu chỉ thị nấc phân áp.

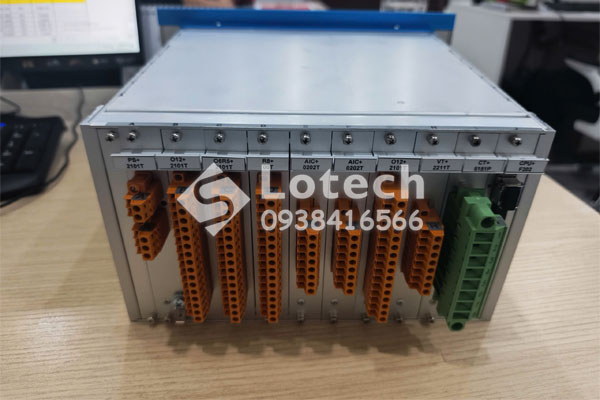

Phần cứng Rơle F90 Protecta E7-TR

Rơ le bảo vệ F90 Protecta được thiết kế theo dạng mô-đun phần cứng cắm trên một bộ khung (rack), thường được sử dụng trong hệ thống điều khiển, bảo vệ và tự động hóa tại các trạm biến áp 110kV, 220kV hoặc 500

- Kích thước:

+ Mẫu E7-TR_H có kích thước 42HP.

+ Mẫu E7-TR_F sử dụng giá đỡ (rack) rộng 84HP (chiều cao 3U).

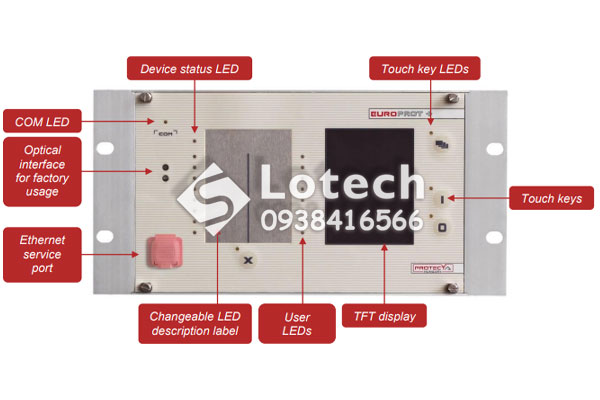

- HMI tiên tiến:

+ Trang bị màn hình cảm ứng màu và máy chủ web nhúng (embedded web server).

+ Cho phép truy cập từ xa để xem sự kiện, bản ghi sự cố và thực hiện các tác vụ quản trị.

- Khả năng đo lường và lưu dữ liệu:

+ Đo đầy đủ các thông số: dòng điện, điện áp, tần số, công suất (P, Q, S), hệ số công suất và điện năng.

+ Bộ ghi sự cố (DRE) có dung lượng cao, hỗ trợ lên đến 32 kênh tương tự và 64 kênh số.

+ Bộ lưu trữ sự kiện có thể chứa hơn 10.000 sự kiện trong bộ nhớ không tự xóa.

Giao thức truyền thông của Relay F90 Protecta E7-TR

- Giao thức: Hỗ trợ chuẩn IEC 61850 (tương thích cả Edition 1 và 2).

- Đa giao thức: Có khả năng xử lý đồng thời nhiều giao thức khác nhau như IEC 60870-5-101/103/104, DNP3.0 (TCP và Serial), Modbus (TCP và Serial), và SPA.

- An ninh mạng: Tích hợp các tính năng bảo mật tiên tiến tuân thủ các yêu cầu của NERC-CIP, IEEE 1686 và IEC 62351-8.

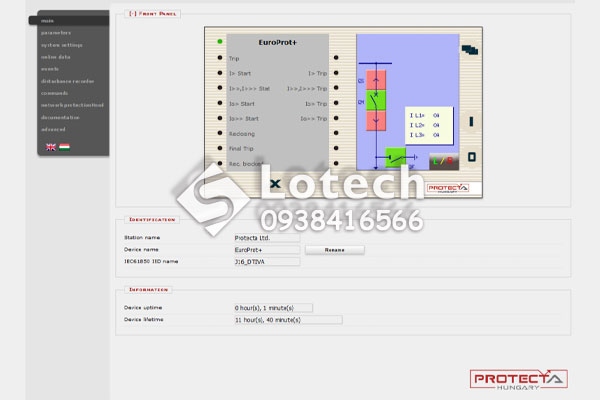

Công cụ cấu hình EuroCAP cho Relay F90 Protecta E7-TR

Mọi thiết bị trong dòng EuroProt+ của Protecta  đều được cấu hình thông qua công cụ EuroCAP miễn phí. Relay bảo vệ F90 mã DTRV cũng không ngoại lệ.

- Hỗ trợ tùy chỉnh cấu hình phần cứng và định nghĩa các tín hiệu I/O.

- Thiết lập logic đồ họa thông qua trình biên tập logic (Logic editor).

- Thiết kế giao diện màn hình LCD và sơ đồ đơn tuyến (SLD) hiển thị vị trí máy cắt.

Thiết bị cũng tích hợp chức năng tự giám sát (self-monitoring) để phát hiện các lỗi phần cứng hoặc phần mềm nội bộ, đảm bảo tính tin cậy cao trong vận hành hệ thống điện.

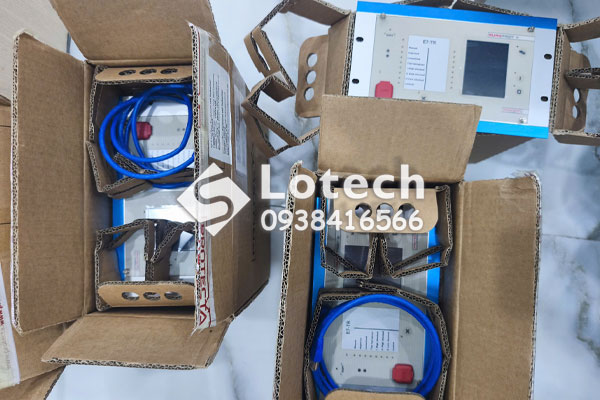

Lotech Cung Cấp - Lắp Đặt - Cấu Hình F90 Protecta E7-TR

Lotech cung cấp giải pháp trọn gói bao gồm cung cấp, lắp đặt và cấu hình thiết bị điều áp tự động Relay F90 Protecta E7-TR.

- Cam kết chất lượng: Phân phối thiết bị Protecta E7-TR chính hãng kèm đầy đủ CO, CQ. Cung cấp các module phần cứng, bo mạch I/O thay thế và mở rộng linh hoạt theo thiết kế trạm.

- Giải pháp đáp ứng: Khảo sát hiện trạng tủ điều khiển tại trạm biến áp, xây dựng các phương án nâng cấp thiết bị từ tủ hiện hữu hoặc thiết kế tủ mới phù hợp với thực tế trạm.

- Triển khai nhanh chóng: Lắp đặt phần cứng Relay lên rack hoặc gá mặt tủ đảm bảo tiêu chuẩn chống bụi/nước IP54 và thi công đấu nối mạch dòng điện (CT), mạch điện áp (VT), mạch điều khiển nấc phân áp và các tiếp điểm cảnh báo.

- Cấu hình chuyên sâu: Dùng phần mềm EuroCAP của hãng để thiết kế cấu hình logic điều khiển, cài đặt các ngưỡng thông số kỹ thuật tối ưu, cấu hình bản đồ địa chỉ truyền thông IEC61850 kết nối SCADA/HMI) của trung tâm điều độ.

Để nhận báo giá chi tiết cho Rơ le tự động điều chỉnh điện áp F90 Protecta E7-TR hoặc yêu cầu khảo sát dịch vụ lắp đặt thiết bị IED/BCU, Quý khách có thể liên hệ tổng đài hỗ trợ miễn phí:
