RTU530 Điều Khiển Tủ RMU ABB, Schneider, Siemens

Thiết bị đầu cuối RTU - Remote Terminal Unit đặt tại trạm điện phục vụ nhu cầu thu thập và truyền dữ liệu về hệ thống SCADA của trung tâm điều khiển. Hiện nay Hệ thống SCADA sử dụng RTU 530 được xem là một trong những giải pháp giám sát và điều khiển từ xa tối ưu.

RTU trong hệ thống SCADA (Supervisory Control And Data Acquisition) sử dụng thiết bị đầu cuối từ xa RTU530 điều khiển tủ RMU ABB, Schneider, Siemens đáp ứng yêu cầu giám sát và điều khiển hệ thống điện lưới, nhà máy điện và đường dây truyền tải điện.

ABB RTU530 kết nối SCADA cho tủ RMU ABB, Schneider, Siemens

Bộ điều khiển RTU 530 ABB đem đến giải pháp SCADA cho tủ trung thế:

1. Đảm nhiệm chức năng giám sát và điều khiển các thiết bị đóng cắt.

2. Đo lường tín hiệu điện của thanh cái và ngăn lộ.

3. Giám sát lỗi, cảnh báo, xử lý.

4. Giao tiếp nhận tín hiệu từ các Multimetter.

5. Giao tiếp truyền thông với trung tâm điều khiển qua Modem 4G.

Giao thức truyền thông:

RTU530 hỗ trợ đa giao thức truyền thông chuẩn như Modbus, DNP3, IEC 60870-5-101/104, và IEC 61850...

Sơ đồ kết nối RTU530 cho tủ RMU với hệ thống SCADA:

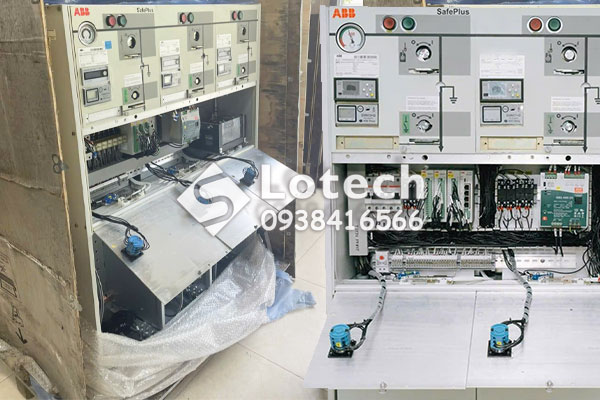

Ứng dụng thực tế kết nối SCADA cho tủ RMU ABB lắp đặt RTU530 ABB:

Ứng dụng thực tế Tủ RTU 530 ABB lắp đặt cho tủ RMU Schneider:

Thông tin bộ điều khiển ABB RTU530

Bộ điều khiển từ xa RTU 530 ghép nối với hệ thống đo lường, điều khiển của trạm điện để gom tín hiệu gửi/ nhận với hệ thống SCADA. Sản phẩm được thiết kế theo dạng mô-đun với ưu điểm về tối ưu kích thước, khả năng tùy biến cao.

Các ứng dụng chính:

- Bộ sản phẩm RTU kết nối SCADA cho tủ RMU: Sử dụng RTU530 làm bộ điều khiển cho tủ RMU.

- Thiết bị đầu cuối RTU cho trạm biến áp: RTU530 giúp giám sát và điều khiển các thiết bị điện trong trạm biến áp.

- RTU cho hệ thống phân phối và truyền tải điện: RTU530 giám sát tình trạng lưới điện, phát hiện và xử lý sự cố.

- RTU kết nối SCADA quản lý hệ thống năng lượng tái tạo, điện mặt trời,...

- Bộ điều khiển từ xa RTU giám sát và điều khiển trạm bơm nước, trạm xử lý nước tải, trạm khí đốt, trạm đo lưu lượng khí,...

Xem thêm Catalogue thiết bị đầu cuối RTU 530 ABB Hitachi:

Ghép nối các module chức năng cho RTU 530 ABB

RTU ABB thiết kế có thể tùy chỉnh, cho phép điều chỉnh các mô-đun đầu vào và đầu ra dựa trên các yêu cầu của ứng dụng. Bộ thiết bị RTU530 ABB bao gồm 2 loại module chính là 530CID01 và 530CID02. Ngoài ra còn cung cấp thêm các module ghép nối như 530BID01, 530B0D01, 530AID01, 530A0D01, 530IOD01, 530PTD01, 530ADD01.

Xem thêm chi tiết Module chính RTU 530 ABB:

- Việc ghép nối module đơn giản.

- Kích thước các module nhỏ gọn.

- Thiết kế tối ưu cho mở rộng.

Kết nối các module số lượng I/O lên đến 10, kết hợp với 530ADD01 tạo thành 10 rack tổng 111 I/O module. Điều này đặc biệt hữu ích cho Hệ thống SCADA sử dụng RTU 530 cho các dự án có I/O siêu lớn.

Kết nối RTU 530 với các thiết bị

Bộ RTU 530 có khả năng kết nối đa dạng với Thiết bị báo sự cố (SE10; IKI-50, Compass B 1.0); Các loại cảm biến nhiệt độ, độ ẩm, bụi; Router kết nối 3G/4G đến trung tâm điều khiển.

Ngoài ra, thiết bị đầu cuối RTU 530 còn kết nối dễ dàng với laptop để lập trình / Trung tâm điều khiển, giám sát.
