Máy Cắt VCB TV3 TGE Cho Tủ Trung Thế
CATALOGUE MÁY CẮT CHÂN KHÔNG VCB TGE
Lotech chuyên cung cấp dòng sản phẩm máy cắt chân không trung thế VCB TV3 TGE với ưu điểm:
- Máy cắt VCB cho tủ đóng cắt trung thế TGE và các hãng.
- Máy cắt chân không trung thế 40,5kV 2500A 25kA/3s.
- Phù hợp tiêu chuẩn IEC 62271-100, bền điện E2, bền cơ khí M2.
Các loại thiết bị tủ trung thế Trường Giang luôn có giá tốt tại Lotech, hãy liên hệ hotline/zalo nhận báo giá ngay:
để tư vấn hoàn toàn miễn phí.

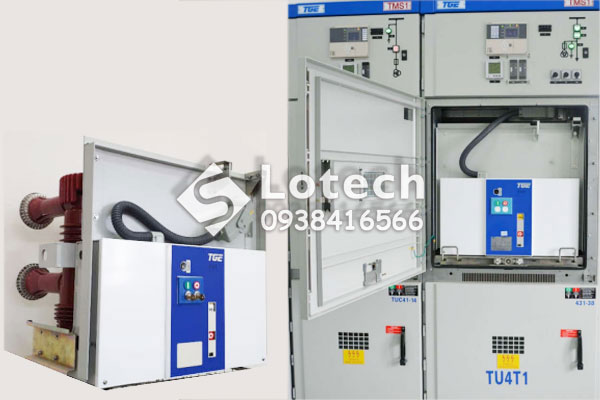

Máy Cắt VCB TV3 TGE Cho Tủ Trung Thế
Máy cắt chân không VCB (Vacuum Circuit Breaker) hoạt động dựa trên nguyên lý sử dụng môi trường chân không để dập tắt hồ quang khi ngắt mạch.
Dòng sản phẩm máy cắt VCB TV3 TGE cho tủ trung thế được Công ty Cổ phần Điện Trường Giang (TGE) sản xuất đáp ứng tiêu chuẩn quốc tế IEC 62271-100 và đã được kiểm nghiệm tại phòng thí nghiệm KEMA.
Cấu tạo máy cắt chân không TV3
Dòng sản phẩm máy cắt TV3 được thiết kế để lắp đặt cho tủ máy cắt trung thế VCB các hãng TGE, Schneider, ABB, Siemens,... với tính tương thích cao, cấu tạo tiêu chuẩn gồm:
- Buồng dập hồ quang chân không (Vacuum Interrupter): Ứng dụng công nghệ ngắt chân không tiên tiến trong thiết kế cột cách điện đúc (embedded pole). Tạo môi trường chân không dập hồ quang, chịu được hàng ngàn chu kỳ đóng cắt mà không cần bảo trì.
- Cơ cấu truyền động (Operating Mechanism): Có thể là cơ cấu lò xo cơ khí hoặc mô-tơ, đảm bảo thao tác đóng/cắt nhanh chóng và chính xác. Thiết bị điện Trường Giang cũng có các giải pháp tích hợp thêm đáp ứng có thể điều khiển từ xa (Remote control).
- Cơ cấu cách điện: Thiết kế bọc trong nhựa epoxy bảo đảm cách điện cao áp an toàn và giảm thiểu yêu cầu bảo dưỡng.
- Thiết bị phụ trợ: Lotech cung cấp giải pháp trọn bộ cho ứng dụng Máy cắt VCB TV1 với bộ điều khiển (control unit), cảm biến dòng/áp, rơle bảo vệ, cơ cấu chỉ báo trạng thái đóng/cắt, công tắc phụ, cơ cấu khóa liên động,... phù hợp lắp đặt cho tủ trung thế khách hàng yêu cầu.
Thông số máy cắt trung thế TV3 TGE
| Tiêu chuẩn | Giá trị |
| Điện áp định mức (Ur) |
36/40.5 kV |
| Điện áp chịu đựng tần số công suất định mức / 1 phút (Ud) | 95 kV |
| Điện áp chịu đựng xung sét định mức (Up) | 185 kV |
| Tần số định mức (Fr) | 50 Hz |
| Dòng điện định mức (Ir) | 2500 A |
| Dòng điện cắt ngắn mạch định mức (Isc) |
25/31.5 kA |
| Thời gian mở | ≤55 ms |
| Thời gian đóng |
Xấp xỉ 60 ms |
| Tổng thời gian cắt | ≤70 ms |
| Độ bền cơ học (Lớp) |
10.000 (M2 Class) |
| Thời gian sạc lò xo | ≤12 s |
| Độ bền điện | E2 Class |
| Nhiệt độ hoạt động |
-15°C đến +40°C |
Quý khách cần thêm thông tin và cập nhật giá VCB TV3 - phụ kiện vật tư cho tủ máy cắt chân không trung thế VCB TGE TMS1, có thể liên hệ tổng đài tư vấn miễn phí:
để mình tư vấn hoàn toàn miễn phí nhé.
