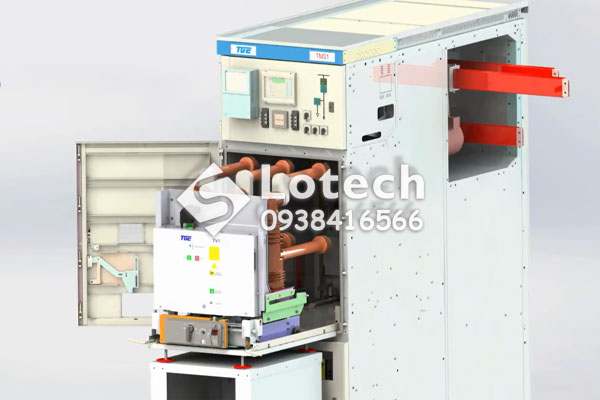

Giải Pháp TV1-Retrofit Thay Thế Máy Cắt Chân Không VCB Tủ Trung Thế



Hiện nay, nhiều hãng sản xuất tủ điện vẫn tiếp tục cung cấp các thiết bị thế hệ cũ nhưng không còn phụ tùng thay thế, dẫn đến khó khăn trong việc duy trì vận hành. Vì vậy, để kéo dài tuổi thọ thiết bị, đồng thời ứng dụng công nghệ mới và giảm chi phí đầu tư, giải pháp nâng cấp cải tạo (retrofit) và thay thế tủ điện đang được áp dụng rộng rãi trên thị trường.

Song song với việc nâng cấp hoặc thay thế tủ hiện hữu bằng tủ trung thế mới được sản xuất tương thích, Lotech và TGE còn có giải pháp TV1-Retrofit Thay thế Máy cắt chân không VCB tủ trung thế giúp khách hàng tiết kiệm đáng kể chi phí đầu tư so với việc mua thiết bị mới từ nhà sản xuất gốc.

Phương án TV1-Retrofit đã được áp dụng thành công trong thay thế máy cắt chân không VCB cho các dòng tủ trung thế Schneider (Nex24); Siemens (Simoprime A4, 8BK20); GE (Secogear); Alstom; LS và nhiều dòng khác.

Lợi ích của giải pháp Retrofit máy cắt trung thế VCB



Với vai trò là đơn vị tiên phong tại Việt Nam có giải pháp thay thế thiết bị và tủ điện cho nhiều thương hiệu trên thị trường - TGE và Lotech đem đến cho Khách hàng các lợi ích thiết thực khi cải tạo nâng cấp:

- Ứng dụng công nghệ mới, tiêu chuẩn mới nhất (IEC 61439, IEC 62271-200, IEC 62271-100).

- Kéo dài tuổi thọ thiết bị mà không cần thay tủ hoàn toàn.

- Giảm chi phí đầu tư so với mua máy cắt mới từ hãng gốc.

- Hạn chế rủi ro khi phụ tùng hãng cũ không còn.

- Kéo dài tuổi thọ thiết bị, giảm yêu cầu bảo trì.

- Giảm thời gian và chi phí đào tạo vận hành.

- Hệ thống liên động (interlock) đầy đủ theo tiêu chuẩn mới.

- Máy cắt chân không VCB TV1 luôn sẵn kho, giao hàng nhanh chóng.

Các trường hợp cần cải tạo - nâng cấp - thay thế thiết bị hệ thống tủ trung thế



- Tủ trung thế đã hư hỏng hoặc xuống cấp tổng thể.

- Tuổi thọ cơ khí hoặc điện của thiết bị đã hết.

- Chi phí bảo trì ngày càng tăng theo thời gian.

- Thiếu hoặc không còn phụ tùng thay thế cho các thiết bị đóng cắt bên trong.

Quy trình thực hiện retrofit máy cắt chân không tủ trung thế



Đội ngũ kỹ sư giàu kinh nghiệm, làm việc lâu năm sẵn sàng hỗ trợ Khách hàng triển khai trọn gói Retrofit tiêu chuẩn với 8 bước cơ bản:

1. Phân tích hồ sơ thiết bị cũ. Bảo đảm phát hiện lỗi ngay trong quá trình phân tích, tối ưu thiết kế, đảm bảo chất lượng và an toàn vận hành cho khách hàng.

2. Thiết kế bằng phần mềm chuyên dụng như SolidWorks 3D, mô phỏng lắp đặt.

3. Tư vấn hệ thống điều khiển, liên động, tín hiệu.

4. Tính toán kinh tế – hiệu quả đầu tư.

5. Đề xuất phương án kỹ thuật và chi phí tối ưu.

6. Thiết kế sơ đồ sơ cấp và nhị thứ.

7. Lập tiến độ thực hiện, sản xuất, lắp đặt.

8. Thi công và nghiệm thu bởi đội ngũ kỹ sư giàu kinh nghiệm.

Quy trình thử nghiệm kiểm tra chất lượng sau thay thế máy cắt VCB tủ trung thế



Sau khi thay thế máy cắt chân không VCB theo phương pháp TV1-Retrofit, tủ trung thế đều được kiểm tra theo tiêu chuẩn quốc tế:

- Áp dụng IEC 61439-2 (LV) và IEC 62271-200, 62271-100 (MV).

- Kiểm tra ngoại quan, kích thước, cách điện, vận hành cơ khí.

- Thử điện áp tần số công nghiệp, đo điện trở mạch chính.

- Kiểm tra chức năng bảo vệ, điều khiển.

Quy trình kiểm soát chất lượng được Chúng tôi thực hiện nghiêm ngặt nhằm đảm bảo mỗi sản phẩm đến tay Khách hàng đều đạt hiệu suất tương đương với máy cắt đã qua thử nghiệm type test.

Năng lực kiểm tra tại phòng thí nghiệm nhà máy:

- Thiết bị phóng dòng tới 6300A/3P.

- Thiết bị kiểm tra phóng điện cục bộ (Partial Discharge).

- Hệ thống test cao áp – kiểm tra như mẫu type test.

 Giải pháp Retrofit TV1 thay thế máy cắt VCB hãng VEP (Gelpag)



Tính tương thích giữa máy cắt TV1 và VCB hãng VEP (Gelpag)



Máy cắt chân không TV1 VCB 12kV – TGE hoàn toàn có thể thay thế cho VEP VCB 7.2kV – Gelpag với thông số tương đương:

Thông số	VEP	TV1 (TGE)
Điện áp định mức	7.2 kV	12 kV
Dòng định mức	2000 / 3150A	2000 / 3150A
Dòng ngắn mạch	50 kA	50 kA

Kích thước tương thích hoàn toàn, chênh lệch nhỏ:

- Máy cắt VCB TV1 2000A: H: 695mm | W: 850mm | D: 639mm

- Máy cắt VCB TV1 3150A: H: 732mm | W: 850mm | D: 640mm

Có thể lắp thay thế trực tiếp không cần chỉnh sửa cơ khí.

TV1-Retrofit tương thích hệ thống điều khiển (Secondary plug)



- TV1 sử dụng phích điều khiển 58 chân / 64 chân, giống VEP.

- Cơ cấu trượt (slide) để vận hành cửa che được thiết kế theo đúng tọa độ của máy cắt VEP.

- Có thể điều chỉnh sơ đồ chân tín hiệu (pin mapping) để phù hợp mạch điều khiển cũ.

Sơ đồ nguyên lý máy cắt chân không VCB VEP:

Sơ đồ nguyên lý máy cắt trung thế VCB TV1 TGE:

Để phù hợp với mạch điện hiện tại của VCB VEP, VCB TV1 điều chỉnh một số chân như sau:

VEP	26,36	52,53	54,55	57,58
TV1	27,37	11,5	51,59	61,47

 Giải pháp Retrofit TV1 thay thế máy cắt VCB hãng Schneider



Tính tương thích giữa thiết kế máy cắt TV1 TGE và VCB Schneider Evolis:







 Giải pháp Retrofit TV1 thay thế máy cắt VCB hãng ABB



Tính tương thích giữa thiết kế máy cắt TV1 TGE và VCB ABB VD4:

Để được tư vấn các phương án cải tạo nâng cấp tủ trung thế phù hợp với tình trạng tủ hiện hữu, Quý khách có thể liên hệ tổng đài hỗ trợ miễn phí:
