LOTECH cung cấp thiết bị cho trạm kios 2000kVA và trực tiếp triển khai phần tủ trung thế tại hiện trường. Bộ ảnh mới ghi nhận trạm sau hoàn thiện, hệ tủ RMU 24kV, các đầu cáp trung thế và kỹ thuật viên LOTECH trong quá trình kiểm tra đấu nối. Dự án được thực hiện tại nhà máy KAROFI, Tây Ninh.
- Địa điểm: KCN Nam Thuận, xã Mỹ Hạnh, Tây Ninh
- Hạng mục đường dây 22kV 3 pha và TBA 2000kVA
- Hồ sơ và biên bản nghiệm thu ngày 19/04/2026
Hình ảnh dự án hiện trường :
- Công suất trạm biến áp 2000 kVA
- Cấp điện áp máy biến áp 22 / 0,4 kV
- Đường dây trung thế nổi 15 mét
- Đường dây trung thế ngầm 55 mét

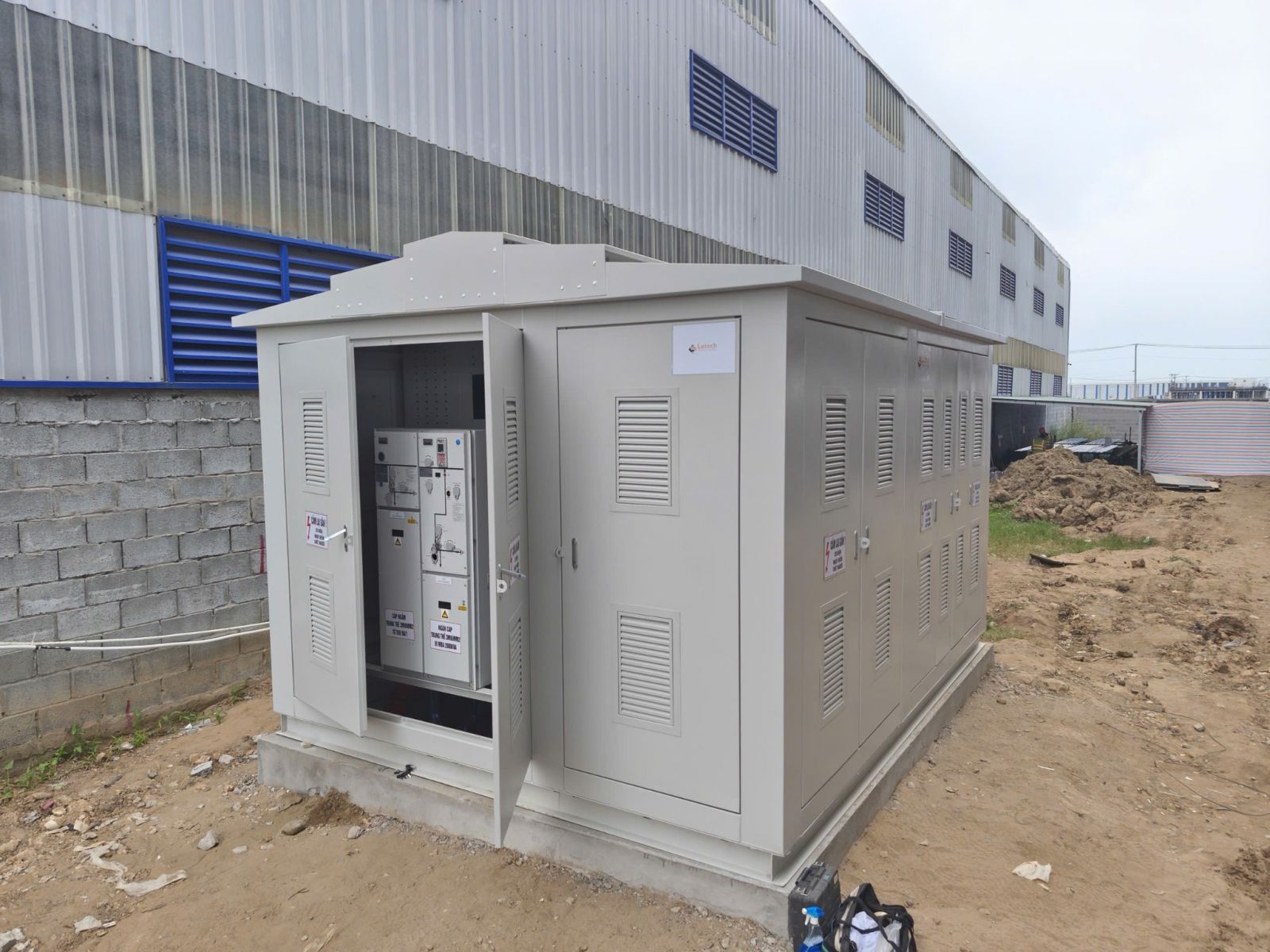

Trạm kios 2000kVA hoàn thiện tại nhà máy KAROFI
Trạm kios được bố trí theo cấu hình 22/0,4kV với máy biến áp 2000kVA, tủ RMU 24kV và hệ thống hạ áp trong các khoang riêng biệt. Thiết bị đã được lắp đặt gọn, nhận diện rõ từng ngăn cáp và sẵn sàng cho công tác kiểm tra trước khi vận hành.
TỦ TRUNG THẾ TẠI CÔNG TRÌNH

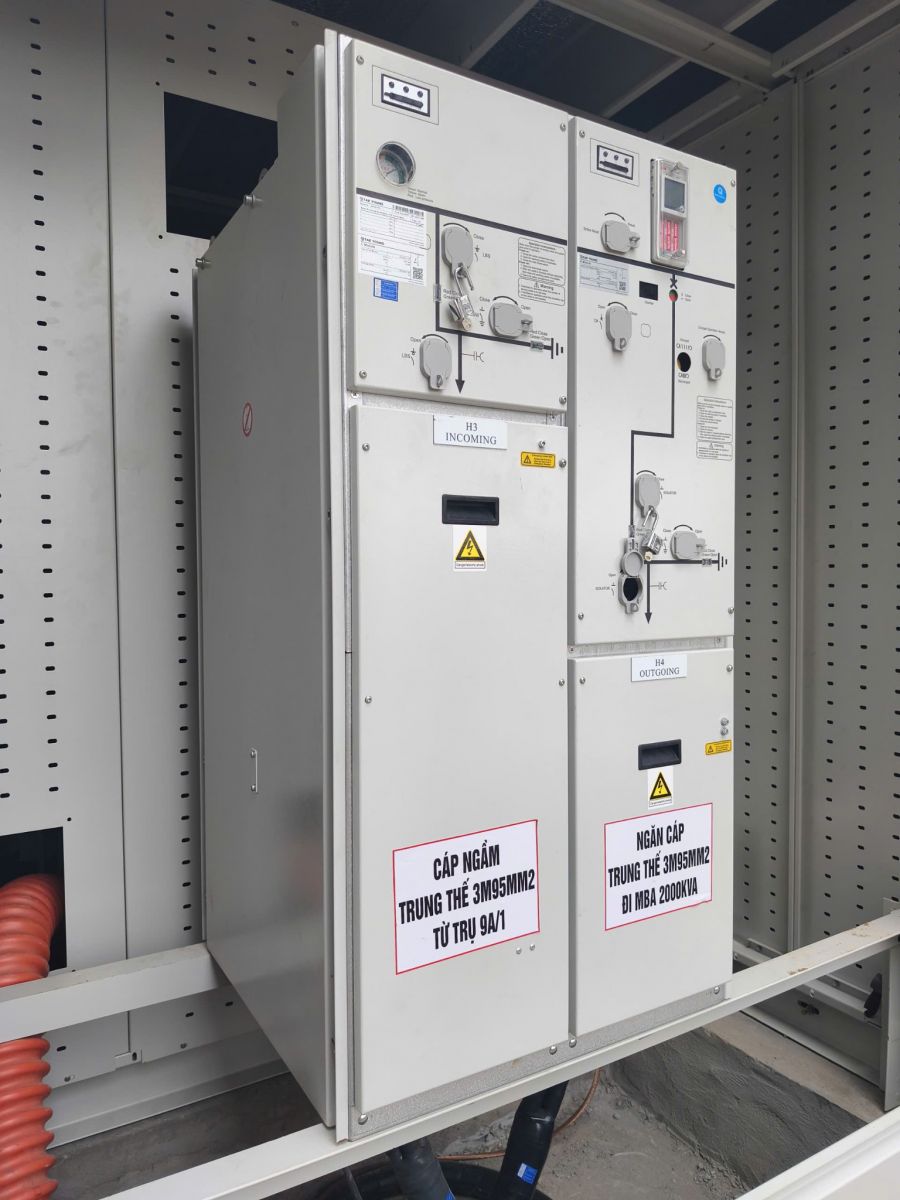

Tủ RMU 24kV hai ngăn được lắp trong khoang trung thế, phân tách rõ ngăn Incoming và Outgoing đi máy biến áp 2000kVA.
Tủ RMU 24kV hai ngăn được lắp trong khoang trung thế, phân tách rõ ngăn Incoming và Outgoing đi máy biến áp 2000kVA.

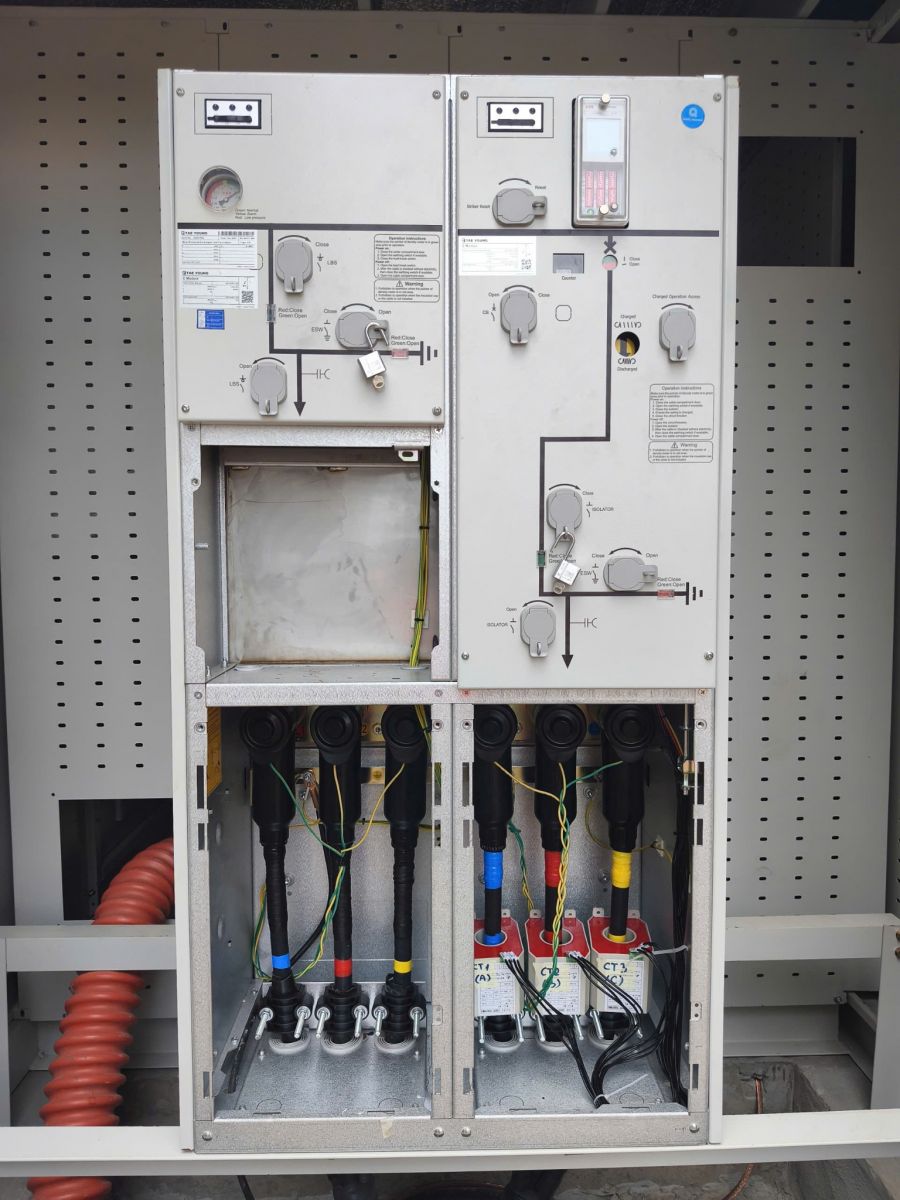

Khoang đầu cáp trung thế, biến dòng và hệ thống tiếp địa được hoàn thiện theo từng pha, thuận tiện cho kiểm tra và vận hành.
Từ giao thiết bị đến hoàn thiện trạm kios 2000kVA
Thiết bị được đưa đến công trình, lắp dựng vỏ trạm, bố trí theo từng khoang và hoàn thiện phần tủ trung thế. Chuỗi hình ảnh cho thấy rõ năng lực cung ứng và triển khai thực tế của LOTECH tại dự án nhà máy KAROFI.

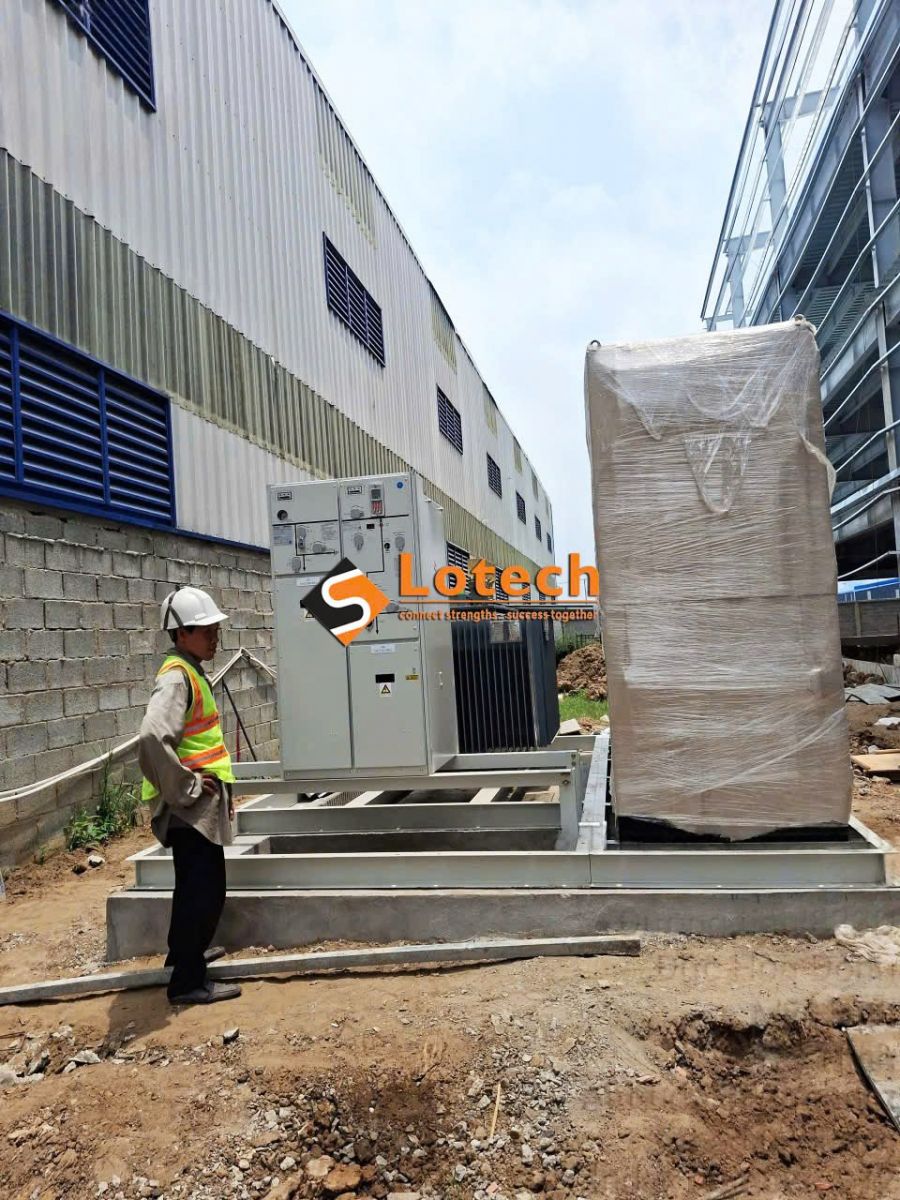

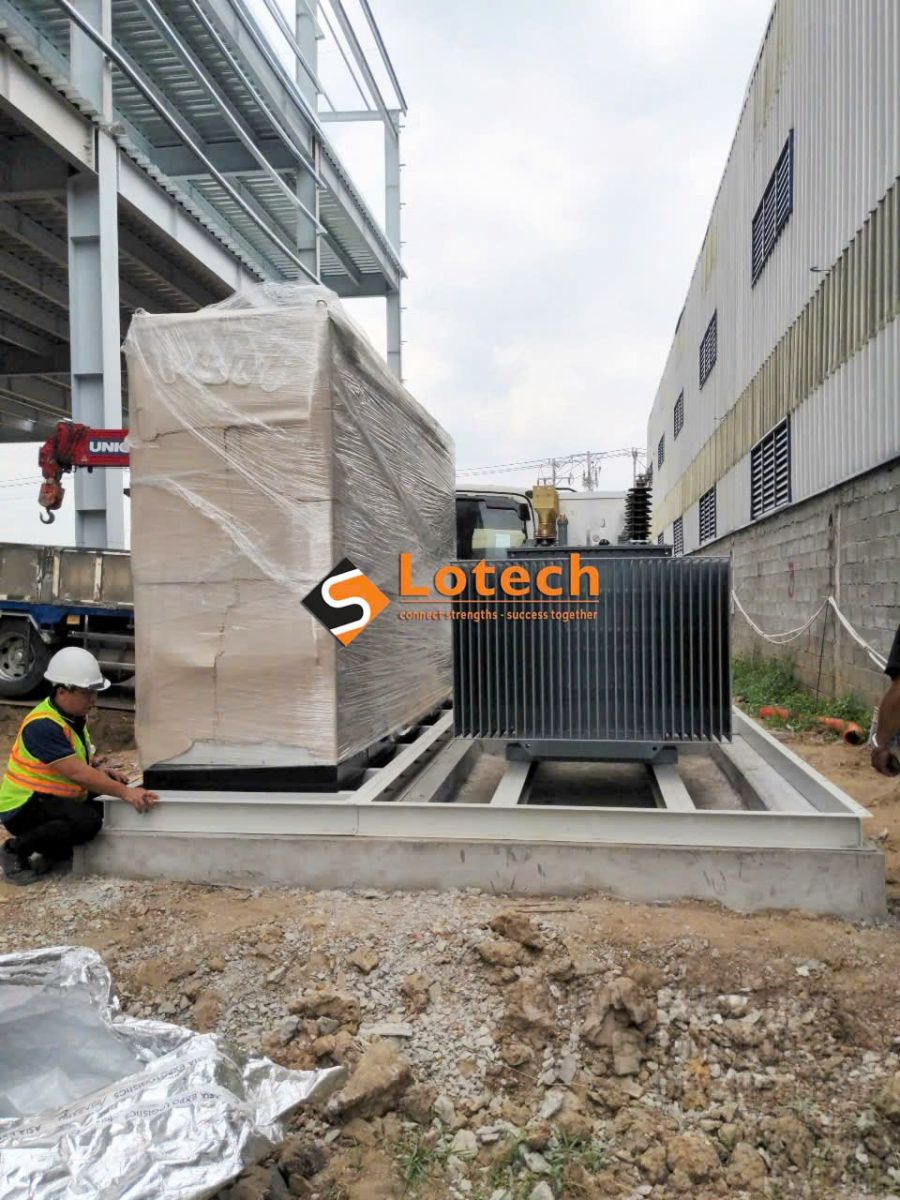

1/ Tiếp nhận và đưa thiết bị vào vị trí
Máy biến áp cùng các cấu phần chính được vận chuyển đến khu vực móng trạm trong tình trạng bọc bảo vệ, sẵn sàng cho quá trình lắp dựng.
Thiết bị được bảo vệ và tập kết đúng vị trí
2/ Lắp dựng vỏ trạm và phân chia khoang thiết bị
Các khung và các tấm vỏ được lắp ráp trực tiếp tại công trình, hình thành các khoang trung thế, máy biến áp và hạ áp theo cấu hình dự án.

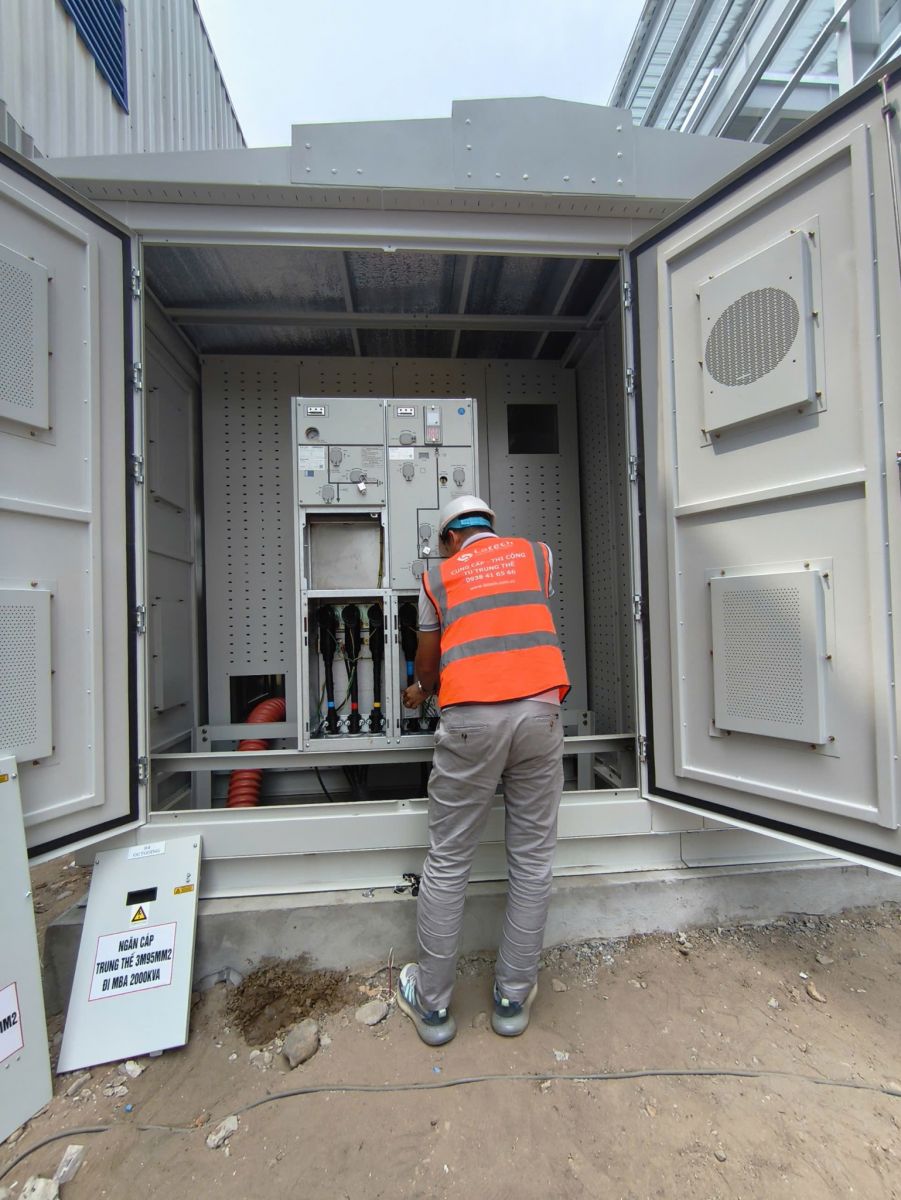

3/ Kỹ sư LOTECH hoàn thiện tủ trung thế
Kỹ sư LOTECH trực tiếp kiểm tra cơ cấu đóng cắt, đầu cáp, tiếp địa và các điểm đấu nối trước khi hoàn thiện khoang trung thế.
Hình ảnh đội kỹ thuật LOTECH đang kiểm tra đầu cáp và hoàn thiện đấu nối.

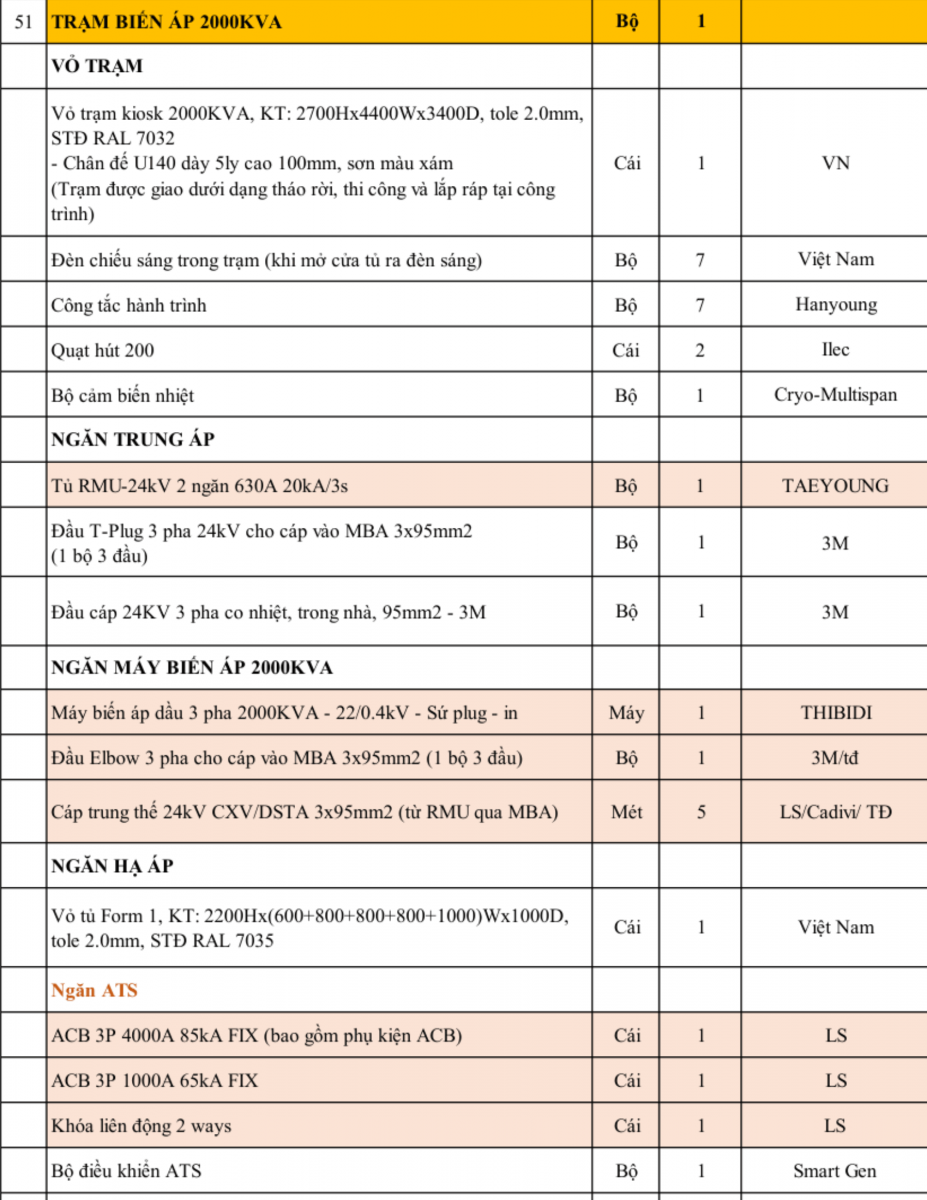

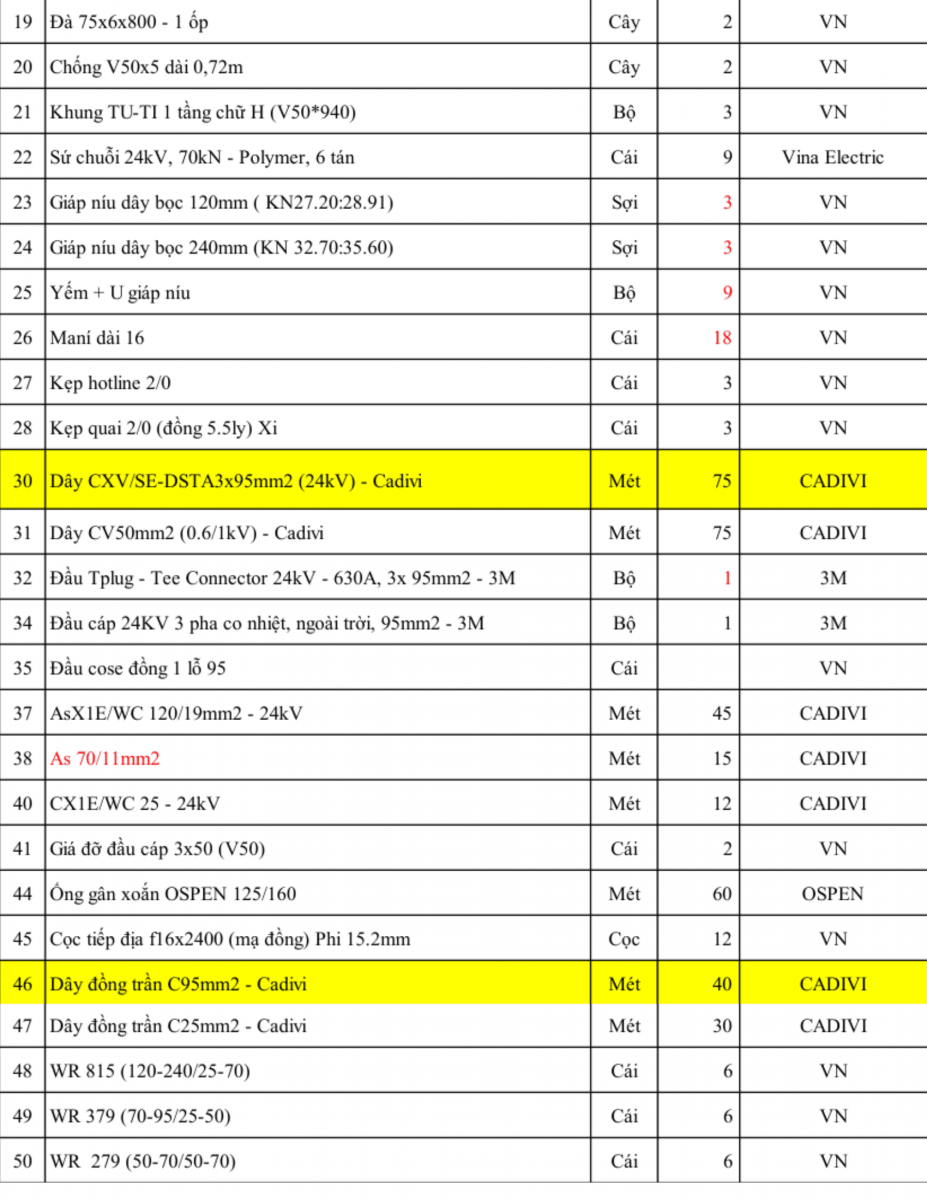

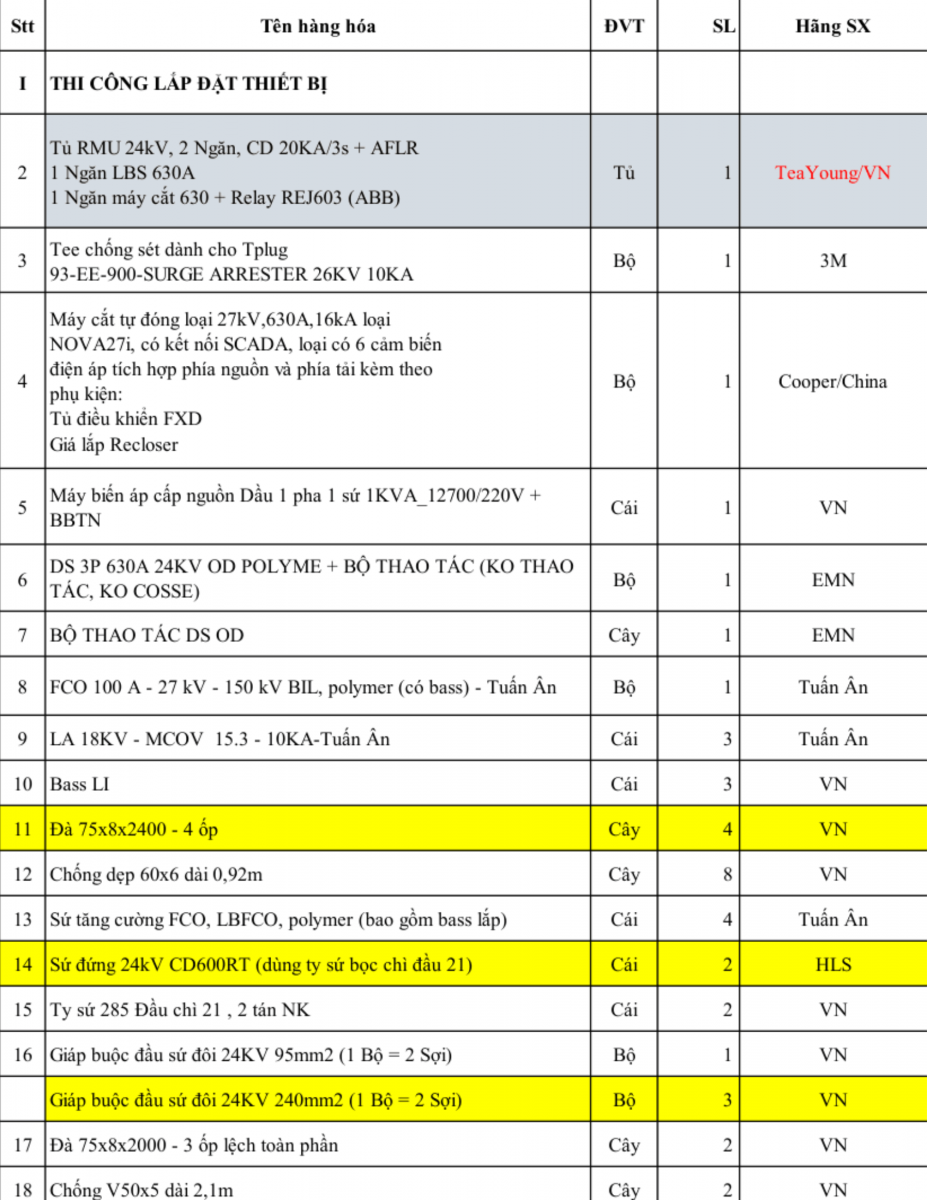

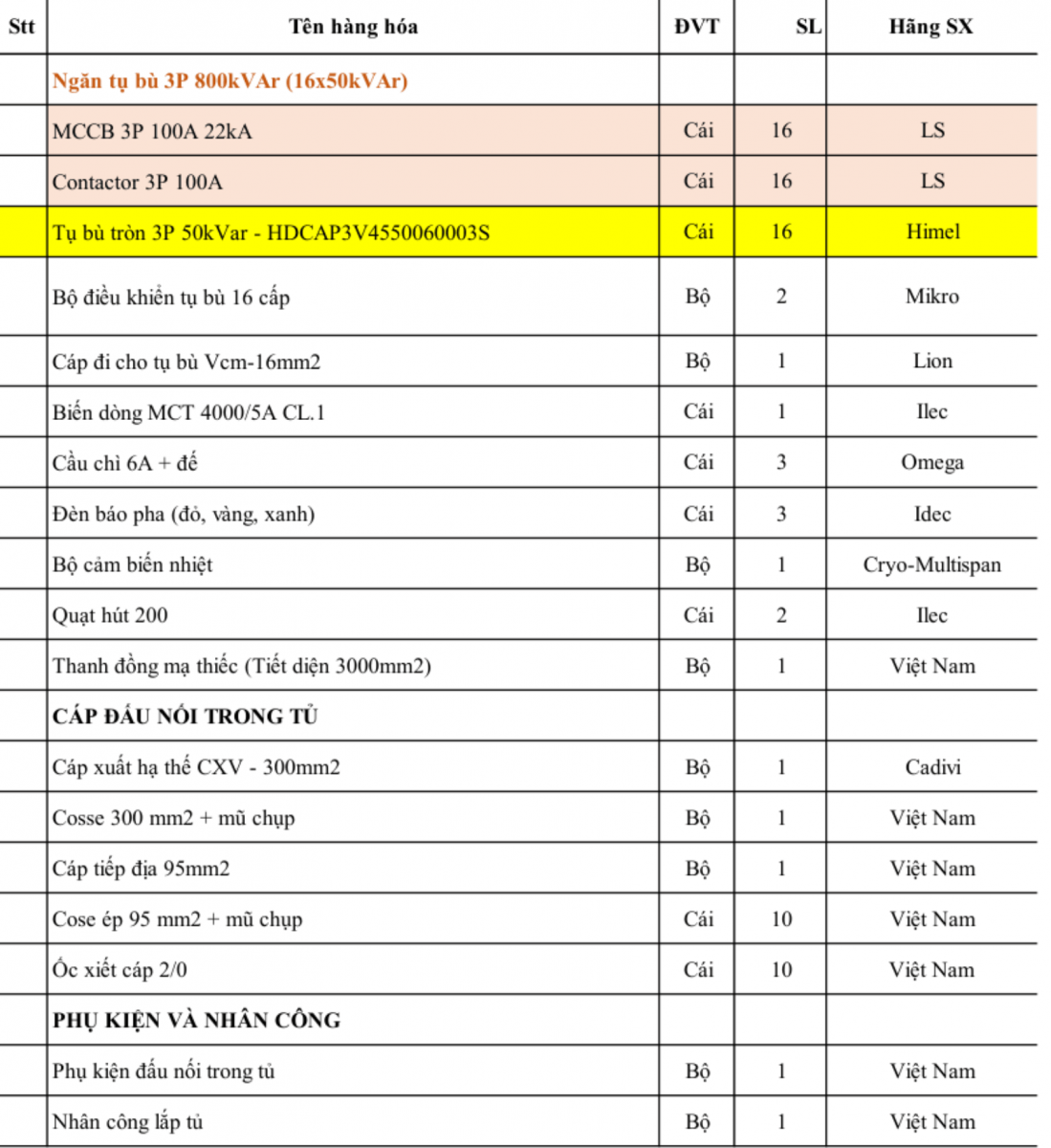

Danh mục sản phẩm cung cấp và lắp đặt theo hạng mục
Danh mục thể hiện 95 dòng thiết bị, vật tư và khối lượng thuộc 7 nhóm hạng mục của trạm kios 2000kVA.
Các bảng dưới đây giúp khách hàng xem nhanh tên thiết bị, đơn vị tính và số lượng trong phạm vi dự án.
- Hồ sơ dự án PH0159
- Phạm vi 07 nhóm · 95 dòng
- 44 dòng thiết bị thi công
- 01 trạm kios 2000kVA
- 32 dòng thiết bị ngăn hạ áp
- Có phụ kiện và nhân công lắp tủ
*Danh mục hiển thị theo 3 thông tin chính: Tên hàng hóa · ĐVT · SL.
.png)
.png)
.png)
-ver-2.png)
-ver-2.png)
Nhận báo giá + bảng giá PDF → Chat Zalo Ngay
GỌI NGAY 0938416566 để được tư vấn miễn phí

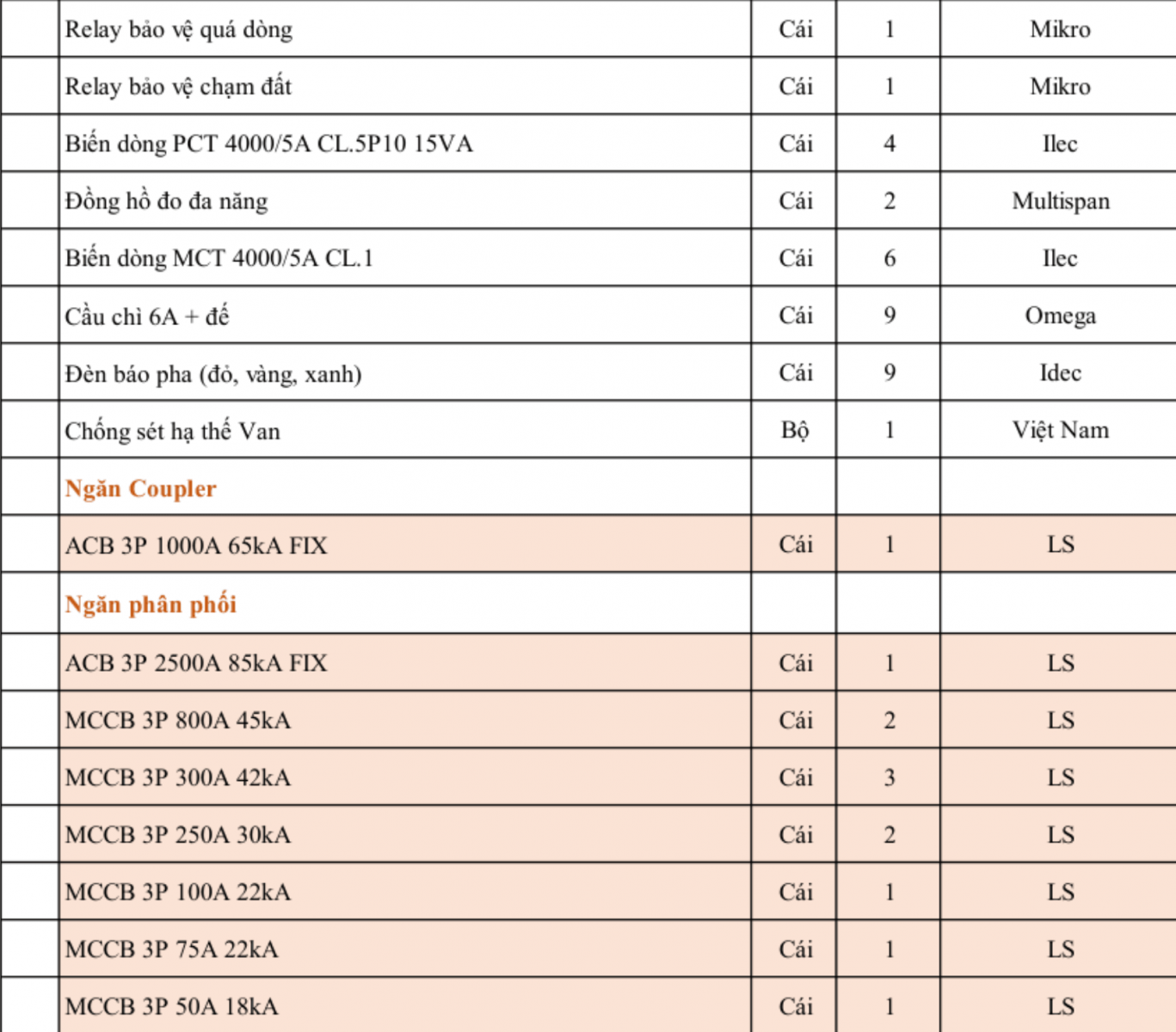

Bảng danh sách thiết bị theo từng nhóm hạng mục:
|
Hạng mục |
Số dòng |
Nội dung chính |
Phạm vi thể hiện |
|---|---|---|---|
|
Thi công lắp đặt thiết bị |
44 |
RMU, Recloser, FCO, LA, cáp trung thế, tiếp địa và phụ kiện đường dây |
Thiết bị chính, ĐVT và số lượng |
|
Vỏ trạm |
05 |
Vỏ kios 2000kVA, đèn, công tắc hành trình, quạt hút, cảm biến nhiệt |
Vỏ trạm và thiết bị phụ trợ |
|
Ngăn trung áp |
03 |
RMU 24kV 2 ngăn, T-Plug và đầu cáp trong nhà |
Từng bộ thiết bị |
|
Ngăn máy biến áp |
03 |
Máy biến áp 2000kVA 22/0.4kV, đầu Elbow và cáp nối RMU - MBA |
Cấu hình ngăn máy biến áp |
|
Ngăn hạ áp |
32 |
Vỏ tủ, ATS, Coupler, phân phối, đo lường, bảo vệ và tụ bù |
Các cụm chức năng hạ áp |
|
Cáp đấu nối trong tủ |
05 |
Cáp hạ thế 300mm², cáp tiếp địa 95mm², cosse và ốc xiết |
Tiết diện cáp và đơn vị |
|
Phụ kiện và nhân công |
02 |
Phụ kiện đấu nối và nhân công lắp tủ |
Phụ kiện đấu nối và nhân công lắp tủ |
Danh sách 7 hạng mục
Phạm vi đi kèm: phụ kiện đấu nối và nhân công lắp tủ hạ thế theo danh mục dự án.
Cấu hình chính của trạm kios 2000kVA tại KAROFI
Hệ thống sử dụng máy biến áp dầu 3 pha 2000kVA, tủ RMU 24kV hai ngăn và tủ hạ áp được thiết kế theo tải của nhà máy.
Các thông số chính dưới đây thể hiện quy mô thiết bị LOTECH cung cấp và phối hợp triển khai tại công trình.

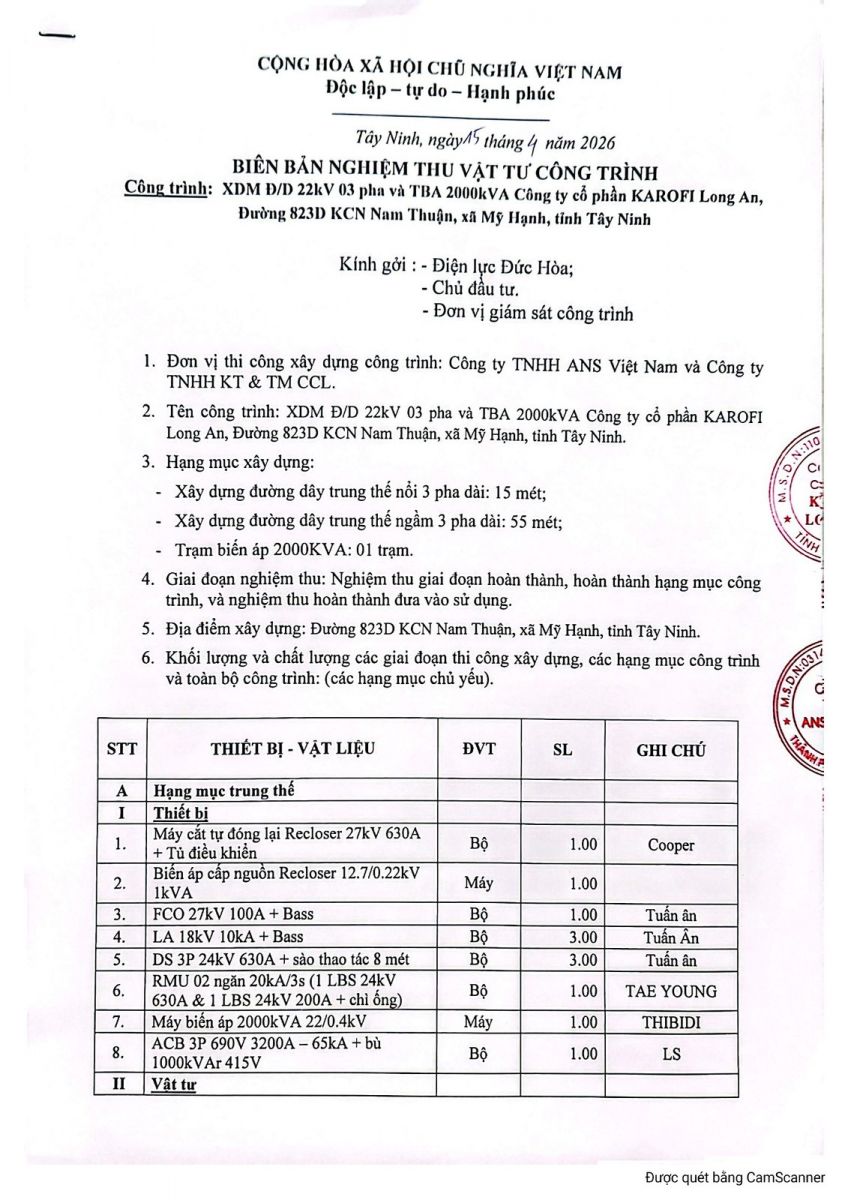

Trang 1 biên bản nghiệm thu: tên công trình, hạng mục xây dựng và danh mục thiết bị chính.
Máy biến áp dầu 3 pha 2000kVA | Cấp điện áp 22 / 0,4kV | Tủ RMU 2 ngăn 24kV
|
Tên công trình |
XDM Đ/D 22kV 03 pha và TBA 2000kVA Công ty cổ phần KAROFI Long An |
|---|---|
|
Địa điểm |
Đường 823D, KCN Nam Thuận, xã Mỹ Hạnh, tỉnh Tây Ninh |
|
Máy biến áp |
Máy biến áp dầu 3 pha 2000kVA · 22/0.4kV · THIBIDI |
|
Tủ trung áp |
RMU 24kV · 2 ngăn · 630A · 20kA/3s |
|
Máy cắt tự đóng lại |
Recloser 27kV · 630A · Cooper NOVA27i · có kết nối SCADA |
|
Vỏ trạm kios |
2700H × 4400W × 3400D mm · tôn 2.0mm · sơn tĩnh điện RAL 7032 |
|
Hình thức giao vỏ trạm |
Giao dạng tháo rời, thi công và lắp ráp tại công trình |
|
Tủ hạ áp |
Form 1 · 2200H × (600+800+800+800+1000)W × 1000D mm · tôn 2.0mm · RAL 7035 |
|
Tuyến trung thế |
15 mét đường dây nổi 3 pha và 55 mét đường dây ngầm 3 pha |
|
Ngày nghiệm thu |
19/04/2026 |
CHI TIẾT TỦ RMU 24KV

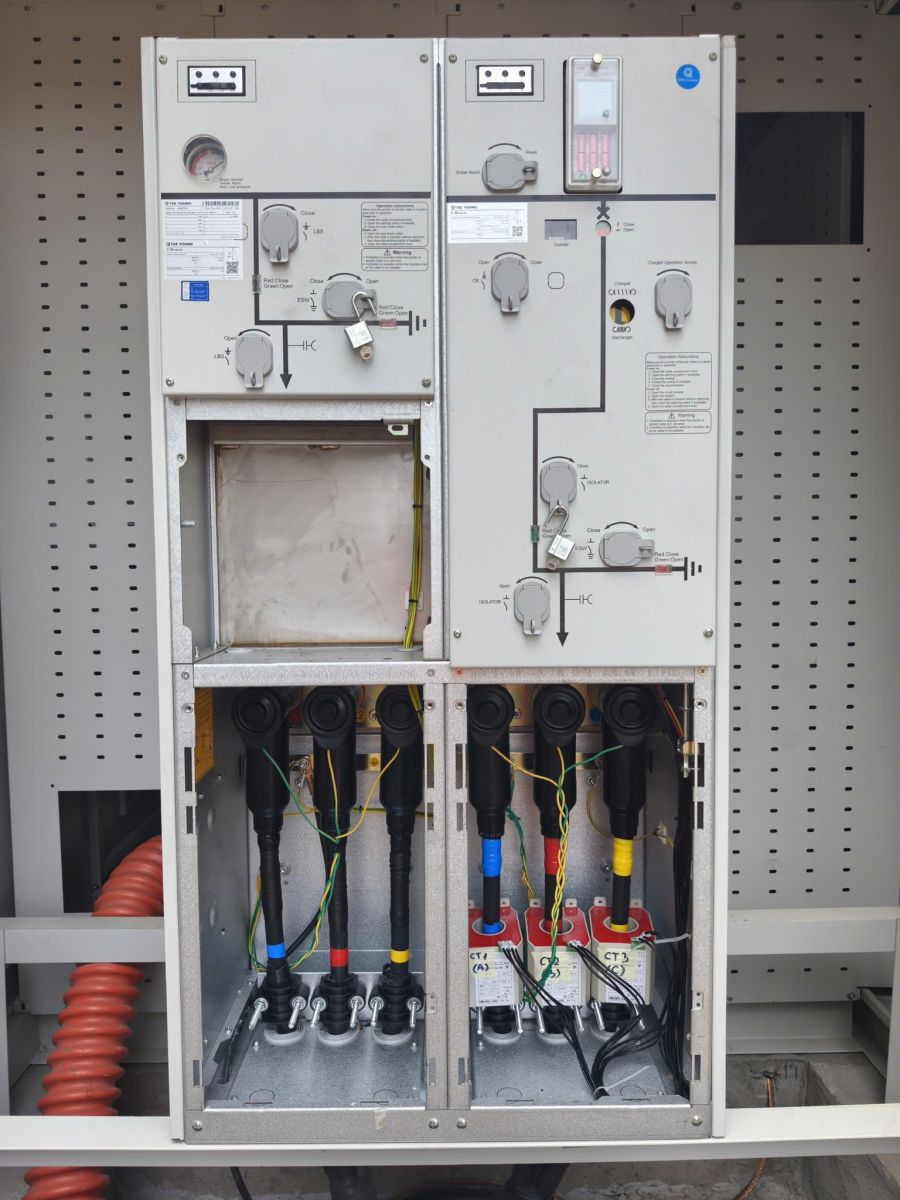

Cận cảnh cơ cấu vận hành, ngăn Incoming/Outgoing và khoang đầu cáp trung thế sau khi hoàn thiện lắp đặt.

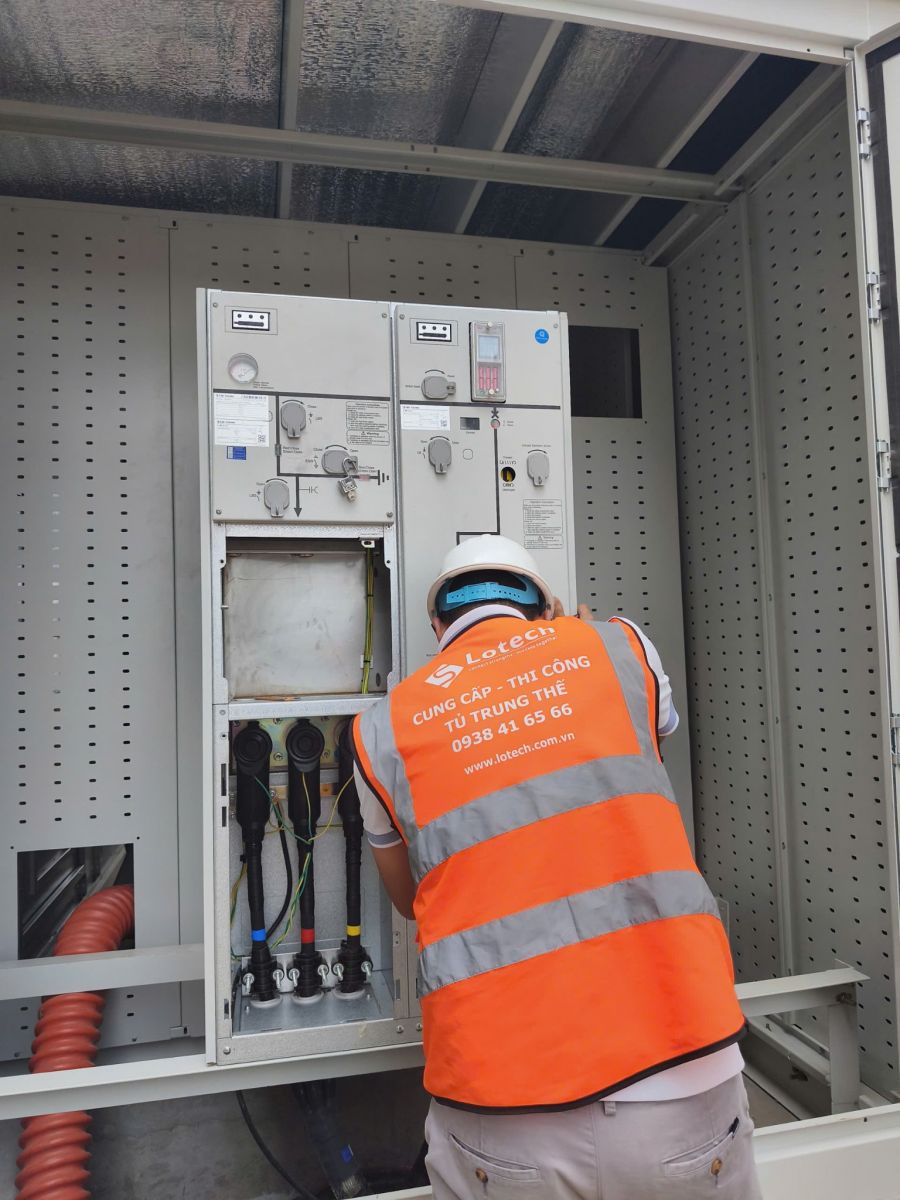

Kỹ sư LOTECH hoàn thiện tủ trung thế tại dự án KAROFI
Hình ảnh ghi lại kỹ thuật viên LOTECH trực tiếp thao tác trên tủ RMU, kiểm tra đầu cáp và hoàn thiện từng ngăn chức năng tại hiện trường.
Kỹ thuật viên LOTECH trực tiếp thao tác
Các đầu cáp, tiếp địa và cơ cấu vận hành được kiểm tra trực tiếp tại khoang trung thế trước khi đóng cửa tủ.

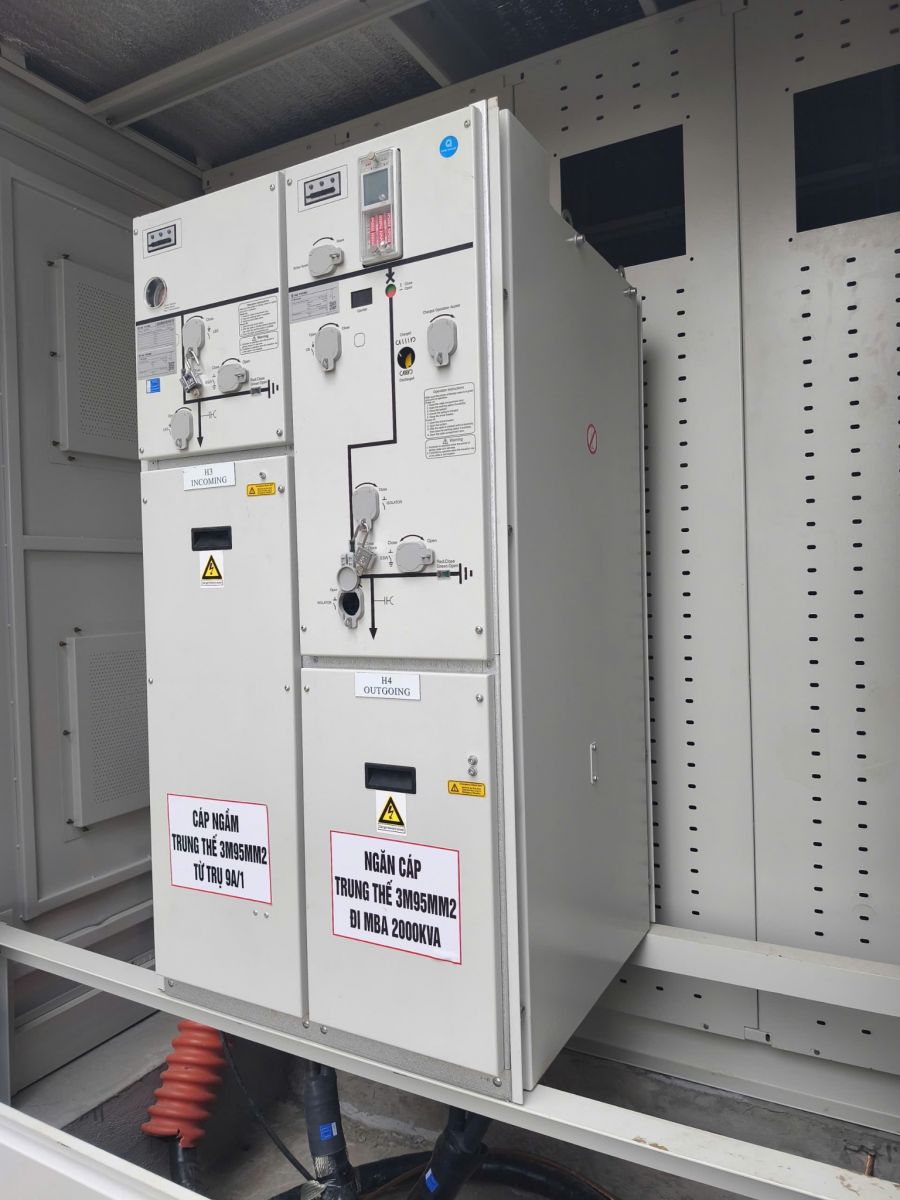

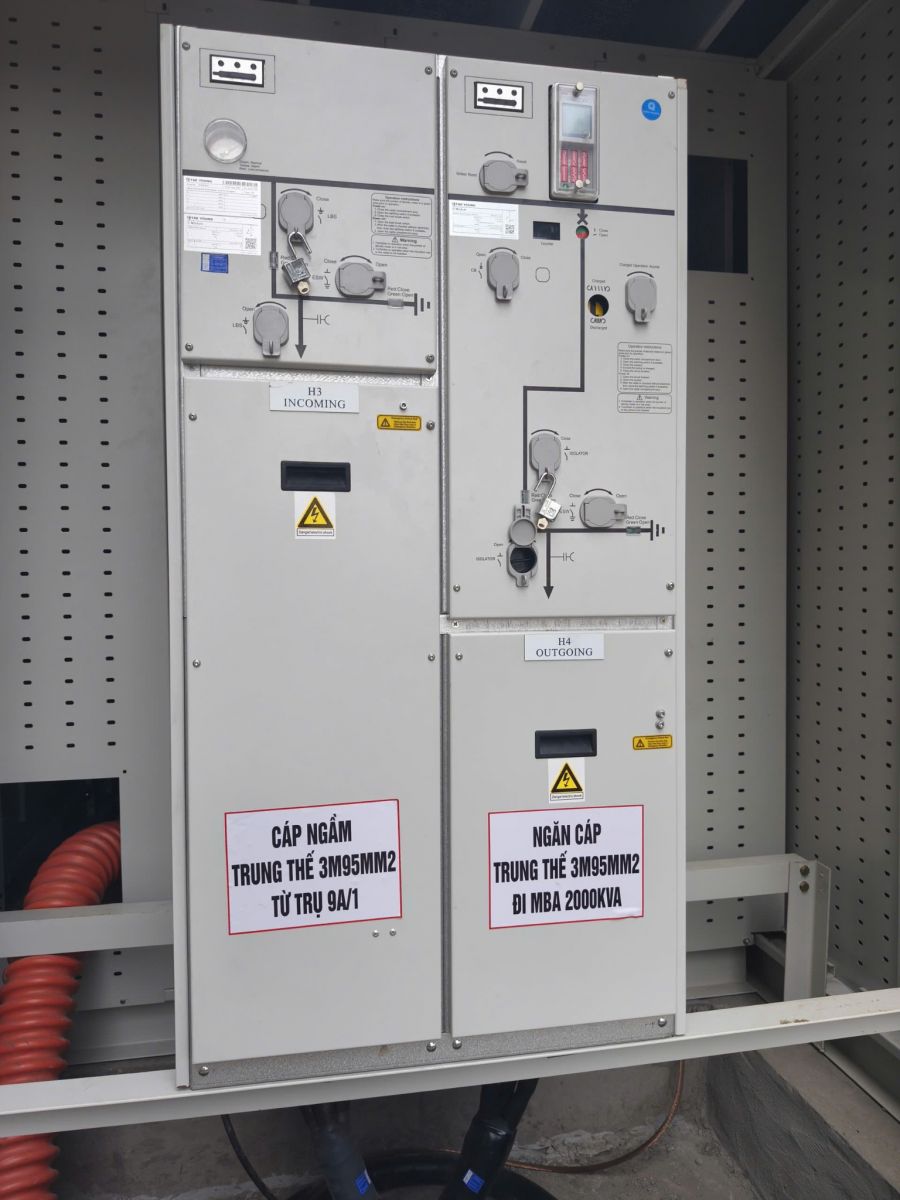

Tủ RMU 24kV hoàn thiện trong khoang trạm
Hai ngăn Incoming và Outgoing được bố trí gọn, nhãn tuyến cáp rõ ràng để phục vụ vận hành và bảo trì.
Nhận diện rõ tuyến cáp và thiết bị
Nhãn cáp ngầm từ trụ 9A1 và tuyến đi máy biến áp 2000kVA giúp xác định nhanh chức năng từng ngăn tại hiện trường.

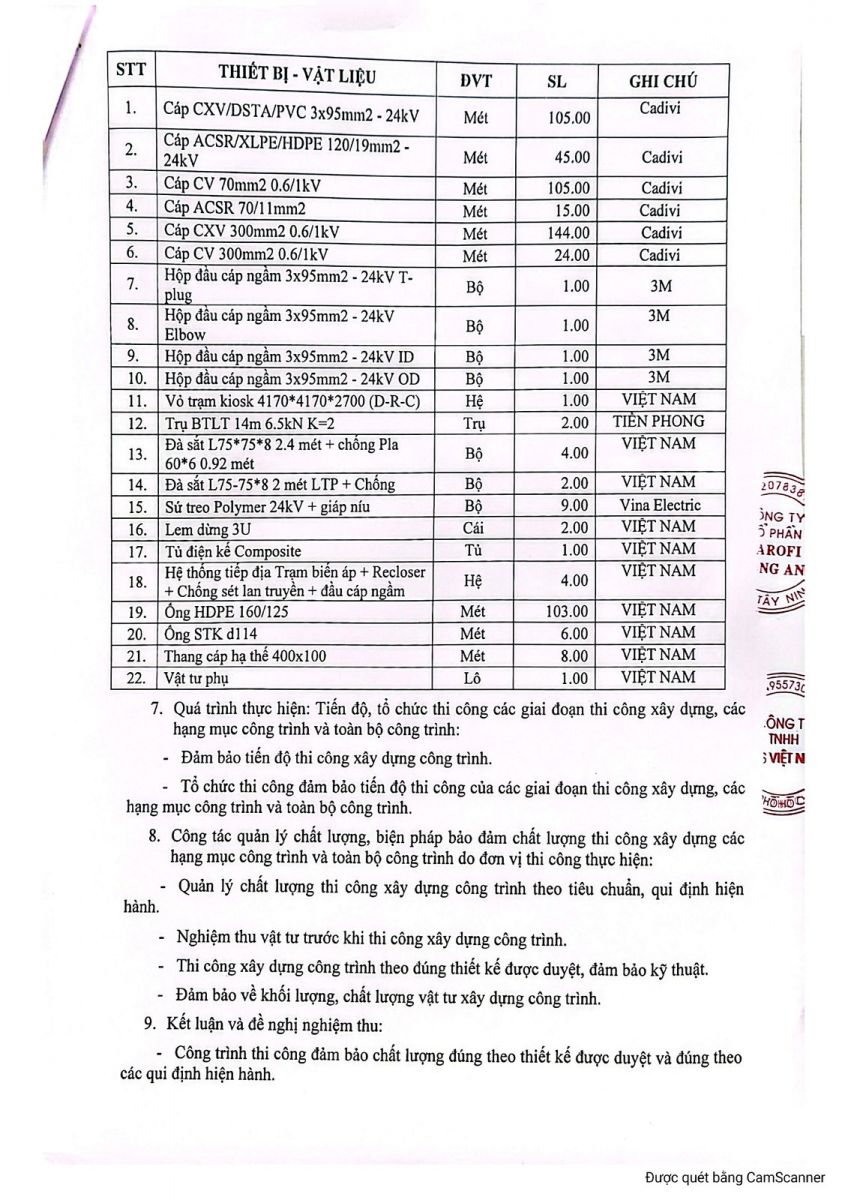

Nghiệm thu vật tư và xác nhận bàn giao
Biên bản nghiệm thu ghi nhận danh mục vật tư, kết quả kiểm tra chất lượng và xác nhận của các bên tham gia dự án.
Đây là cơ sở hoàn thiện hồ sơ bàn giao trạm kios 2000kVA tại nhà máy KAROFI.
Tóm tắt nội dung
- 01 trạm 2000kVA Hạng mục được ghi trong biên bản
- 15m + 55m Đường dây trung thế nổi và ngầm
- Đúng thiết kế Kết luận chất lượng trong hồ sơ
- Đề nghị đưa vào sử dụng Nội dung kết luận và đề nghị nghiệm thu
Hồ sơ bàn giao rõ ràng, cấu hình minh bạch
Hình ảnh hoàn thiện, danh mục thiết bị và biên bản nghiệm thu tạo thành bộ hồ sơ xuyên suốt từ cung cấp vật tư đến kiểm tra tại hiện trường.
Khách hàng có thể theo dõi rõ cấu hình trạm, khối lượng chính và trạng thái thiết bị trước khi đưa vào vận hành.
- Thiết bị được đưa tới công trình và bố trí trong trạm kios.
- Máy biến áp, tủ điện, vỏ trạm và phương tiện giao hàng đều có hình ảnh thực tế.
- Kích thước vỏ trạm, cấu hình tủ hạ áp, cáp và phụ kiện theo hồ sơ PH0159.
- Khối lượng đường dây trung thế và danh mục vật tư theo biên bản nghiệm thu.
- Danh mục thể hiện rõ tên thiết bị, đơn vị tính và số lượng.
- Biên bản nghiệm thu thể hiện thông tin công trình, kết luận và xác nhận của các bên.
