Ghép Ngăn Tủ RMU TAEYOUNG C-T-D 24kV

Lotech chuyên cung cấp giải pháp trọn gói ghép ngăn và hoàn thiện tủ RMU TAEYOUNG 3 ngăn theo cấu hình C-T-D, đáp ứng yêu cầu đóng cắt, bảo vệ và phân phối điện trong hệ thống trung thế.

Cấu hình tủ gồm:

C - Ngăn dao cắt tải.

T - Ngăn dao cắt tải kèm chì.

D - Ngăn máy cắt chân không.

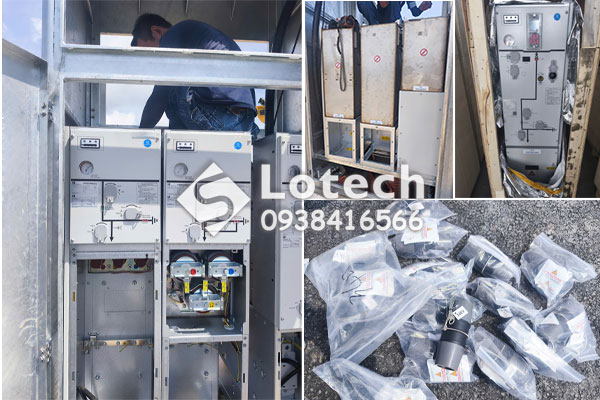

Quá trình hoàn thiện tủ được thực hiện theo cấu hình và yêu cầu vận hành thực tế:

1. Cung cấp vật tư thiết bị, kiểm tra cấu hình từng ngăn.

2. Ghép liên kết các ngăn C-T-D.

3. Hoàn thiện liên kết thanh cái

4. Kiểm tra mạch nhất thứ và nhị thứ.

4. Kiểm tra cơ cấu đóng - cắt và liên động.

5. Kiểm tra chức năng bảo vệ.

6. Hỗ trợ lựa chọn đồng bộ đầu cáp - cáp trung thế - bushing tủ RMU, giúp việc đấu nối phù hợp với cấu hình thiết bị và yêu cầu vận hành thực tế.

7. Hiệu chỉnh và thử nghiệm trước khi bàn giao.

Việc ghép ngăn cho phép cấu hình hệ thống RMU được Lotech triển khai linh hoạt theo sơ đồ cấp điện, đồng thời thuận tiện cho việc mở rộng hoặc thay đổi phương án vận hành trong tương lai.

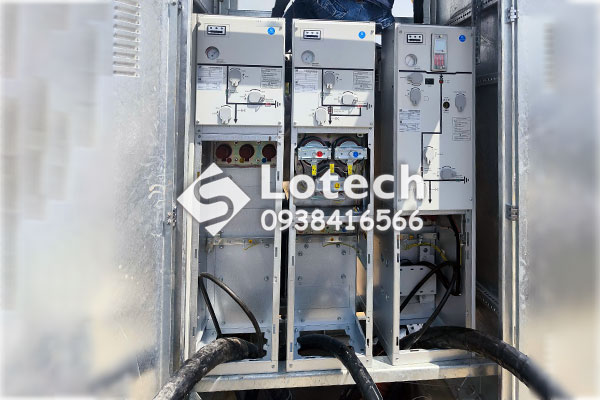

Cấu hình tủ RMU TAEYOUNG C-T-D 24kV

C - Ngăn dao cắt tải tủ RMU TAEYOUNG

- Ngăn C sử dụng dao cắt tải, thực hiện chức năng đóng - cắt và phân đoạn tuyến cáp trung thế.

- Ngăn này thường được bố trí tại vị trí nguồn vào hoặc nguồn ra của hệ thống RMU.

T - Ngăn dao cắt tải kèm chì tủ RMU TAEYOUNG

- Ngăn T kết hợp dao cắt tải và cầu chì trung thế, sử dụng cho xuất tuyến cấp nguồn và bảo vệ máy biến áp.

- Cầu chì thực hiện chức năng bảo vệ khi xuất hiện dòng sự cố vượt quá giới hạn cho phép, đồng thời phối hợp với dao cắt tải trong quá trình vận hành.

D - Ngăn máy cắt chân không tủ RMU TAEYOUNG

- Ngăn D sử dụng máy cắt chân không VCB, phục vụ đóng cắt và bảo vệ xuất tuyến trung thế.

- Tùy theo yêu cầu của hệ thống, ngăn máy cắt có thể kết hợp relay bảo vệ và các tín hiệu đo lường, điều khiển để thực hiện chức năng bảo vệ phù hợp.

Thông số kỹ thuật tủ RMU TAEYOUNG C-T-D

Lưu ý: Thông số, hình ảnh sản phẩm tủ RMU trên website phục vụ mục đích tham khảo. Thực tế có thể khác do cải tiến từ Nhà sản xuất, các yêu cầu riêng của công trình, dự án. Vui lòng liên hệ với Lotech để cập nhật thông số chính xác trước khi đặt hàng.

Lợi Thế Dịch Vụ Ghép Ngăn Tủ RMU TAEYOUNG Của Lotech

Lotech cung cấp dịch vụ ghép ngăn tủ RMU theo yêu cầu thực tế của từng công trình, hỗ trợ từ khâu lựa chọn cấu hình đến hoàn thiện và kiểm tra kỹ thuật trước khi đưa vào sử dụng.

Dịch vụ tập trung vào:

- Ghép ngăn RMU theo cấu hình và sơ đồ cấp điện yêu cầu.

- Bổ sung hoặc thay đổi ngăn chức năng cho hệ thống tủ trung thế hiện hữu.

- Ghép liên kết cơ khí và thanh cái giữa các ngăn.

- Hoàn thiện mạch điều khiển, bảo vệ và tín hiệu.

- Cài đặt relay bảo vệ đối với ngăn máy cắt.

- Hỗ trợ kỹ thuật trong quá trình lắp đặt và đưa tủ vào vận hành.

Với các hệ thống cần mở rộng hoặc thay đổi cấu hình, phương án ghép ngăn giúp tận dụng thiết bị phù hợp sẵn có và xây dựng cấu hình RMU sát với yêu cầu của từng dự án.

Lotech hỗ trợ ghép ngăn cho nhiều cấu hình RMU từ ngăn dao cắt tải, ngăn cầu chì bảo vệ máy biến áp đến ngăn máy cắt chân không, đáp ứng các phương án cấp điện và bảo vệ khác nhau.

Để được tư vấn chọn cấu hình và phương án triển khai hệ thống tủ RMU TAEYOUNG phù hợp yêu cầu dự án, Quý khách có thể liên hệ đội ngũ kỹ thuật Lotech:
