Tổng quan về chống sét van 22kV (24kV), 35kV, 110kV, 220kV

Chống sét van là gì?

Chống sét van tiếng anh là Lightning Arrester, viết tắt là LA. Chống sét van LA là thiết bị được lắp đặt trên hệ thống dây dẫn lưới điện, trạm biến áp, trạm phân phối,... nhằm bảo vệ thiết bị khác khỏi tác động của tia sét.

Xem thêm: Catalogue chống sét van Cooper 24kV

Chống sét van có tác dụng gì?

Chức năng (công dụng) của chống sét van là hấp thụ dòng điện tăng cao đột ngột do sét đánh. Và chúng sẽ được chuyển xuống đất một cách an toàn nhất. Vị trí lắp đặt của chống sét van thường là trên dây dẫn của đường điện cáo áp trên không, nhằm giảm rủi ro chọc thủng cách điện do quá điện áp khí quyển (phóng điện sét) và do quá điện áp thao tác.

Ứng dụng của chống sét van trong thực tế

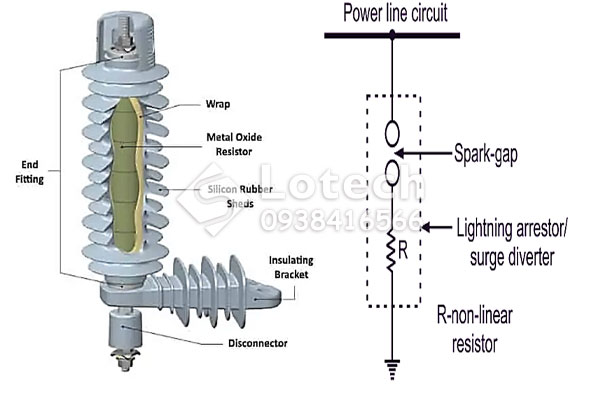

Cấu tạo chống sét van

– Thiết bị chống sét van bên ngoài là một ống sứ hay chất dẻo cách điện có hình dạng và kích thước tùy thuộc cấp điện áp định mức sử dụng.

– Bên trong ống chứa hai phần tử chính là khe hở phóng điện và điện trở phi tuyến.

– Khe hở phóng điện bao gồm nhiều cặp khe hở ghép nối tiếp. Mỗi cặp khe hở được chế tạo bởi 2 đĩa đồng mỏng dập định hình. Ở giữa là một tấm đệm mica hoặc bìa cách điện dày khoảng 1mm để tạo khe hở phóng điện. Mỗi chống sét van có số cặp khe hở phóng điện tùy theo nhà chế tạo thiết kế.

– Điện trở phi tuyến gồm các tấm hình trụ tròn ghép nối tiếp. Điện trở phi tuyến có thể là Vilit hoặc Tirit hoặc ZnO… (thường là Vilit).

Chống sét van trung thế Tuấn Ân

Nguyên lý chống sét van

Đặc tính kỹ thuật của van chống sét dựa vào tính chất của điện trở Vilit. Khi điện áp đặt lên Vilit tăng cao thì giá trị điện trở của nó giảm và ngược lại khi điện áp giảm xuống thì điện trở sẽ tăng lên nhanh chóng. Khi có quá điện áp đặt lên chống sét van, điện trở của chống sét van nhanh chóng hạ thấp xuống tạo điều kiện để tháo hết sóng sét qua nó xuống đất, đến khi đặt lên chống sét van chỉ còn là điện áp mạng thì điện trở của chống sét van lại tăng lên rất lớn chấm dứt dòng kế tục vào thời điểm thích hợp nhất. Đồng thời trong khi tháo sét, điện áp dư trên chống sét van cũng có giá trị nhỏ, điều này sẽ đảm bảo an toàn cho thiết bị được bảo vệ.

Tham khảo thêm thông số kỹ thuật chống sét van 35kV Tuấn Ân.

Chống Sét Van Trung Thế Sarah

Các loại chống sét van thông dụng nhất

- Theo cấu tạo, thường có 2 loại chống sét van phổ biến: loại có khe hở và loại không có khe hở.

- Phân chia theo điện áp, chúng ta có: chống sét van trung thế; chống sét van hạ thế; chống sét van; các loại chống sét van 22kV (24kV), 35kV, 110kV, 220kV.

- Về thương hiệu, nổi bật có chống sét van Ohio Brass, chống sét van Cooper, chống sét van LA VINASINO, chống sét van hãng Sarah,  thiết bị chống sét van DTR Hàn Quốc, chống sét van Siemens, các loại chống sét van Apparat Nga,...

Chống Sét Van 24kV, 35kV Cooper Mỹ

Để lựa chọn chống sét van đường dây, chống sét van trạm biến áp phù hợp, quý khách có thể liên hệ với tổng đài hỗ trợ miễn phí của Lotech:
