Cảm Biến VTI - Giải Pháp Giám Sát Nhiệt Độ Và Độ Ẩm Tủ Trung Thế

Giải pháp giám sát nhiệt độ cho tủ trung thế (như tủ RMU, tủ hợp bộ, tủ phân phối) của VTI Corp là một hệ thống toàn diện, được thiết kế để theo dõi liên tục tình trạng nhiệt độ và độ ẩm, giúp phát hiện sớm các điểm bất thường và ngăn ngừa sự cố cháy nổ. Cùng với xu hướng lưới điện thông minh, đông đảo khách hàng đã tin chọn dịch vụ tư vấn và lắp đặt chuyên nghiệp từ Lotech nhờ cam kết chất lượng và tiến độ vượt trội.

KHẢ NĂNG ĐÁP ỨNG:

- Ngăn tủ trung thế: ngăn tủ tổng; ngăn tủ liên lạc; ngăn tủ tự dùng; ngăn tủ tụ bù; ngăn tủ biến điện áp; các ngăn xuất tuyến...

- Vị trí lắp đặt: thanh cái trung thế (chạy dọc theo cả dãy tủ), máy cắt trung thế, biến dòng điện, cáp ngầm trung thế, dao cách ly, dao tiếp địa...

ƯU ĐIỂM GIẢI PHÁP:

- Theo dõi thời gian thực: Giám sát giám sát nhiệt độ, độ ẩm online 24/7.

- Cảnh báo sớm: Phát hiện điểm quá nhiệt trước khi xảy ra sự cố.

- Tăng độ bền: Bảo vệ thiết bị điện và lưới điện an toàn.

NĂNG LỰC CỦA LOTECH:

- Cung cấp chính hãng: Thiết bị đo lường chuẩn kỹ thuật.

- Triển khai chuyên nghiệp: Lắp đặt nhanh, đúng hạn và an toàn.

- Hỗ trợ tận tâm: Tư vấn giải pháp phù hợp từng trạm điện.

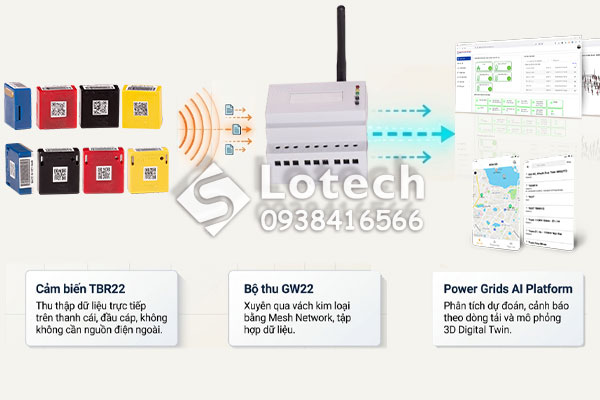

Phần cứng giám sát nhiệt độ và độ ẩm không dây cho tủ trung thế

1. CẢM BIẾN KHÔNG DÂY VTI:

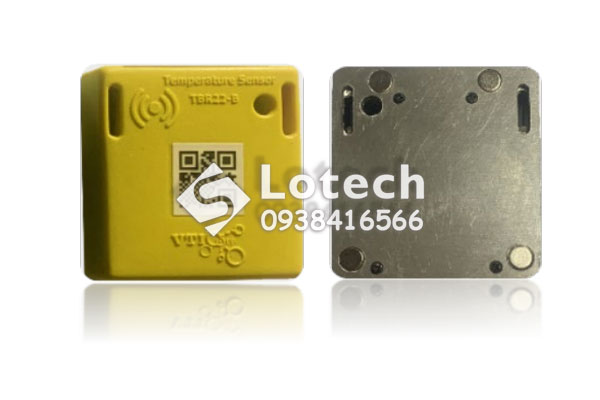

Dải sản phẩm cảm biến nhiệt Sensor không dây TBR22 và TBR22-B được lắp đặt trực tiếp lên các vị trí xung yếu trong tủ trung thế như thanh cái, đầu cáp, và các điểm tiếp xúc. Đối với việc giám sát môi trường bên trong tủ điện trung thế, cảm biến nhiệt độ và độ ẩm không dây TBR22-TE và TBR22-BTE được sử dụng để đo đồng thời 3 thông số: nhiệt độ đối tượng, nhiệt độ môi trường và độ ẩm môi trường.

- Tính an toàn cao: Do sử dụng công nghệ kết nối không dây, hệ thống loại bỏ hoàn toàn việc đi dây phức tạp trong môi trường điện áp cao, đảm bảo khoảng cách an toàn và ngăn ngừa nguy cơ phóng điện.

- Giám sát đa thông số: Ngoài nhiệt độ thanh cái, việc đo độ ẩm môi trường trong tủ trung thế rất quan trọng để kiểm soát hiện tượng ngưng tụ hơi nước, một trong những nguyên nhân gây phóng điện bề mặt.

- Lắp đặt đơn giản: Các cảm biến không dây VTI Corp có thiết kế nhỏ gọn, có thể gắn bằng dây đai hoặc nam châm vĩnh cửu, cho phép lắp đặt nhanh chóng mà không làm gián đoạn vận hành.

- Linh động về nguồn cấp: Cảm biến có thể sử dụng nguồn tự cảm (lấy năng lượng từ dòng điện chạy trên thanh cái) hoặc nguồn pin với tuổi thọ lên đến 5-10 năm, giúp giảm thiểu công tác bảo trì.

2. THIẾT BỊ THU TÍN HIỆU:

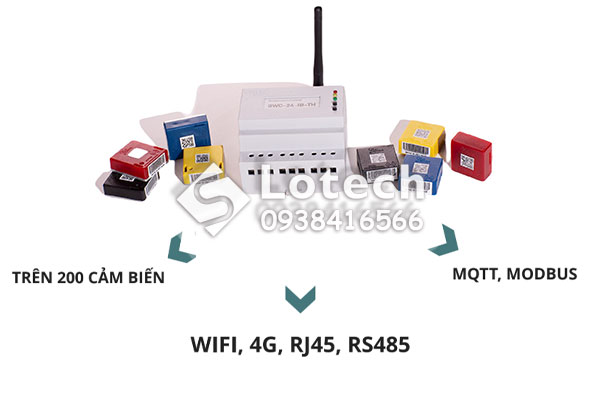

Gateway thu thập dữ liệu nhiệt độ từ cảm biến không dây VTI Corp như GWC-24-IB-TH hoặc GW22 ghi nhận dữ liệu từ các cảm biến qua sóng không dây (2.4GHz hoặc LoRa) và truyền về trung tâm giám sát thông qua Ethernet, Wi-Fi, 4G hoặc RS485.

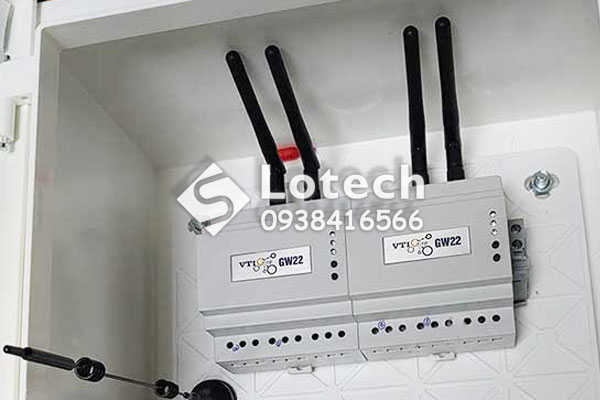

- Bộ thu GW22 đặt ở khoang hạ áp của tủ trung thế.

- Thiết bị nhận tín hiệu không dây xuyên qua vỏ kim loại từ các cảm biến, số hóa dữ liệu nhiệt độ thành các giao thức Modbus RTU hoặc Modbus TCP/IP.

- Gateway GW22 đẩy dữ liệu qua cổng Ethernet/Wi-Fi/4G về hệ thống SCADA trạm biến áp hoặc Nền tảng AI giám sát lưới điện VTI để hiển thị mô hình 3D (BIM) và theo dõi trực quan.

Không đơn thuần là một bộ nhận tín hiệu thô, Gateway GW22 sở hữu năng lực chuyển đổi dữ liệu thông minh. Thiết bị quét và gom tín hiệu nhiệt độ liên tục từ hàng chục, hàng trăm cảm biến không dây thông qua băng tần tự do ISM 2.4GHz với 16 kênh tối ưu tốc độ.

Để cập nhật giá cảm biến và thiết bị đo phù hợp cho hệ thống, Quý khách có thể liên hệ:

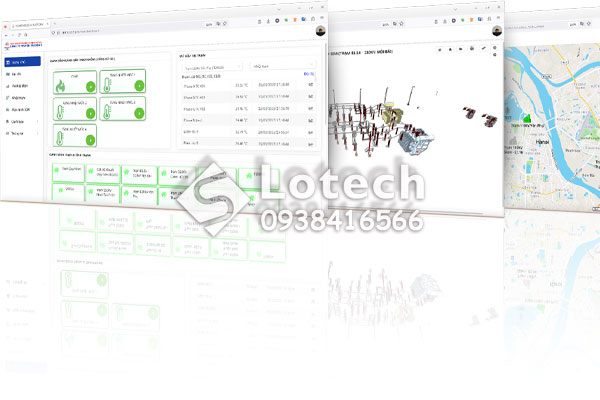

Phần mềm giám sát tủ trung thế AI Platform VTI Corp

AI Platform VTI Corp là nền tảng trung tâm giúp trực quan hóa dữ liệu, hiển thị giá trị tức thời, vẽ biểu đồ xu hướng nhiệt độ và đưa ra cảnh báo 24/7 qua Web hoặc ứng dụng di động (Android/iOS).

PHẦN MỀM TRUNG TÂM:

- Hiển thị giá trị nhiệt độ thời gian thực.

- Hiển thị biểu đồ xu hướng nhiệt độ, dòng tải theo thời gian.

- Cảnh báo nhiệt độ thống kế theo ngăn tủ trung thế, thiết bị lắp trong tủ.

- Đưa ra danh sách các cảnh báo bất thường về nhiệt độ, được phân biệt bằng màu sắc khác nhau.

Ngoài ra, phần mềm giám sát nhiệt độ tủ trung thế sẵn sàng tích hợp với các hệ thống giám sát hiện có tại trạm như phóng điện cục bộ (PD). Phần mềm cũng có thể kết nối SCADA theo giao thức IEC 60870-5-104 master/slave, hỗ trợ trao đổi dữ liệu trực tiếp với SCADA và hiển thị (dạng số, chữ) cùng với nhiệt độ thu thập được, phục vụ công tác chẩn đoán, vận hành.

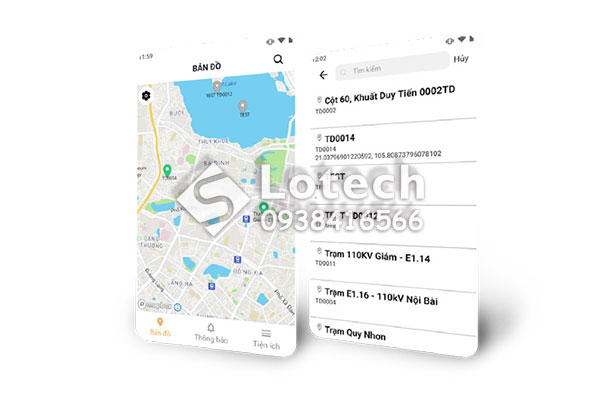

ỨNG DỤNG DI ĐỘNG:

- Các bất thường sẽ được cảnh báo tức thời về trung tâm giám sát trên giao diện Web hoặc qua ứng dụng trên thiết bị di động dùng hệ điều hành Android/IOS.

- Báo cáo thống kê theo ngày tháng, loại cảnh báo (tùy theo yêu cầu) với tần suất lấy mẫu đa dạng (5 phút, 15 phút, 30 phút, 60 phút).

Ứng Dụng Hệ Thống Giám Sát - Cảnh Báo Nhiệt Độ Tủ Trung Thế

Việc triển khai hệ thống giám sát nhiệt độ tủ trung thế thông qua cảm biến không dây đem đến các lợi ích thiết thực như:

- Hỗ trợ chương trình CBM: Chuyển đổi từ bảo trì định kỳ sang bảo trì dựa trên tình trạng thiết bị (CBM) bằng cách theo dõi xu hướng nhiệt theo dòng tải để đưa ra kế hoạch sửa chữa kịp thời.

- Tối ưu cho giám sát và điều khiển xa: Hệ thống sẵn sàng kết nối với SCADA tại trạm qua giao thức IEC 60870-5-104 và tích hợp vào các mô hình 3D BIM để quản lý trực quan.

- Cảnh báo quá nhiệt: Hệ thống phát hiện ngay khi nhiệt độ vượt ngưỡng cài đặt (theo tiêu chuẩn IEC/TCVN hoặc tùy chỉnh), gửi cảnh báo ngay lập tức để người vận hành xử lý trước khi sự cố xảy ra.

Giải pháp này đã được ứng dụng thực tế tại nhiều dự án như các tủ RMU tại trạm biến áp Thạch Bàn 16 và nhiều trạm biến áp trung thế khác trên toàn quốc.

HÌNH ẢNH THỰC TẾ LẮP ĐẶT GIÁM SÁT NHIỆT ĐỘ TỦ TRUNG THẾ

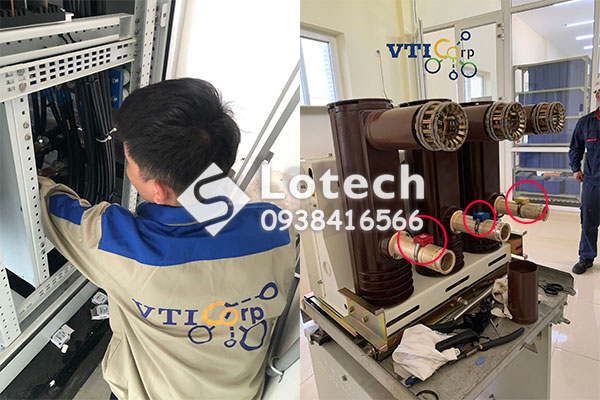

Cảm biến nhiệt độ không dây TBR22 lắp đặt cho tủ máy cắt trung thế:

- Gắn sát vào các má kẹp, bản đồng kết nối giữa thanh cái tủ trung thế và cực đấu nối của máy cắt.

- Vị trí đấu nối cáp vào ngõ vào/ra của máy cắt - nơi dễ sinh nhiệt khi tải lớn.

- Cố định chắc chắn bằng dây đai chịu nhiệt hoặc ốc siết chuyên dụng tại vị trí tiếp xúc cơ khí mang điện.

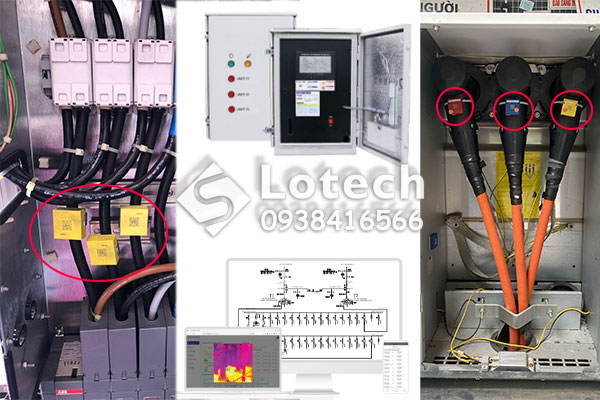

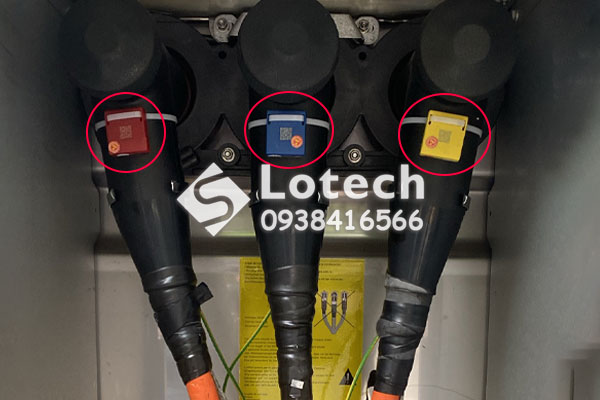

Cảm biến TBR22 của VTI Corp lắp đặt tại vị trí đầu cáp vào tủ RMU:

- Gắn trực tiếp lên bề mặt đầu cáp Elbow/ T-Plug nhằm theo dõi chênh lệch nhiệt độ.

- Đo chính xác nhiệt độ và độ ẩm bên trong khoang đấu cáp, giúp nhận diện nguy cơ đọng sương, ẩm mốc gây suy giảm cách điện.

- Nguồn cấp sử dụng pin lithium chuyên dụng tuổi thọ dài hoặc nguồn tự cảm ứng khi dòng điện qua cáp đủ lớn, đảm bảo cách điện tuyệt đối tại vị trí cao áp.

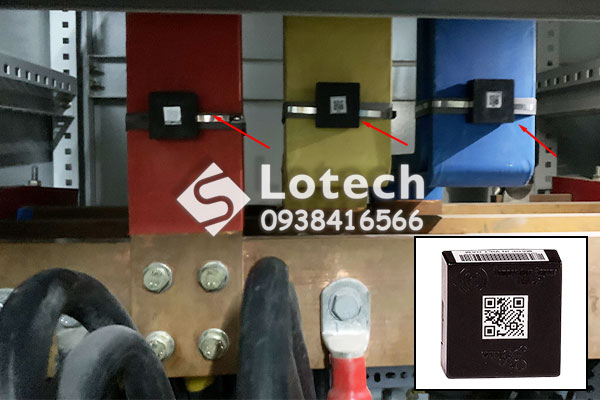

Cảm biến nhiệt độ không dây VTI Corp lắp đặt tại vị trí thanh cái tủ điện trung thế:

- Lắp trực tiếp bằng đai ốc, kẹp lò xo hoặc dây rút chuyên dụng chịu nhiệt.

- Lắp ngay tại các bu-lông kẹp giữa hai đoạn thanh cái hoặc vị trí đấu nối cáp vào thanh cái vì đây là nơi có điện trở tiếp xúc lớn và dễ sinh nhiệt nhất.

Để được tư vấn giải pháp toàn diện cho giám sát môi trường tủ trung thế và báo giá ưu đãi cho sản phẩm VTI Corp, Quý khách có thể liên hệ tổng đài hỗ trợ miễn phí từ Lotech:
