Bản Vẽ Tủ Hạ Thế Trạm Kios Công Suất Nhỏ Hơn 750kVA
Lotech chuyên cung cấp và nhận đặt sản xuất tủ trạm kios theo công suất.
- Đủ loại vỏ tủ thép sơn tĩnh điện, thép mạ kẽm, tủ trạm inox.
- Trọn bộ vật tư thi công xây lắp trạm, tủ hạ thế, tủ trung thế.
- Áp dụng chính sách giá tốt và giao hàng tận nơi đúng hẹn.
Để cập nhật báo giá trạm kios hợp bộ theo công suất, hãy liên hệ với chúng tôi.
để tư vấn hoàn toàn miễn phí.
Bản Vẽ Tủ Hạ Thế Trạm Kios Công Suất Nhỏ Hơn 750kVA
GHI CHÚ:
- TỦ TỔNG ( Q1,Q2 ): CẤU HÌNH CHI TIẾT XEM SƠ ĐỒ NGUYÊN LÝ CÁP ĐIỆN CÁC TRẠM BIẾN ÁP. TỦ CHỨA CẢ MÁY CẮT TÔNG VÀ CÁC APTOMAT PHÂN PHỐI.
- KÍCH THƯỚC TỦ TỔNG Q1 C2100xR800xS700.
- KÍCH THƯỚC TỦ LIÊN LẠC C2100xR600xS700.
- KÍCH THƯỚC TỦ TỔNG Q2: C2100xR800xS700.
- TỦ BẰNG TÔN DÀY 2MM, SƠN TĨNH ĐIỆN MÀU GHI SÁNG. TỦ ĐẶT TRONG TRẠM, CÓ 2 LỚP CÁNH.
- CÁP VÀO TỪ NÓC, RA TỪ ĐÁY TỦ.
LƯU Ý:
- CHI TIẾT CẤU TẠO TỦ TRONG BẢN VẼ NÀY CHỈ MANG TÍNH CHẤT THAM KHẢO, CÁC CẤU HÌNH CHI TIẾT SẼ DO NHÀ CUNG CẤP SẢN PHẨM ĐỀ XUẤT VỚI CHỦ ĐẦU TƯ PHÙ HỢP VỚI THỰC TẾ.
- VIỆC LẮP ĐẶT BIẾN DÒNG VÀ RƠ LE BẢO VỆ THEO BẢN VẼ NÀY CẦN CĂN CỨ VÀO THỰC TẾ LỰA CHỌN SẢN PHẨM: TRƯỜNG HỢP CÁC ACB ĐÃ TRANG BỊ SẴN BIẾN DÒNG HOẶC CÁC RƠ LE CÓ CHỨC NĂNG TƯƠNG ĐƯƠNG NHƯ SƠ ĐỒ NÀY THÌ KHÔNG CẦN PHẢI LẮP ĐẶT RIÊNG CÁC THIẾT BỊ NÀY NỮA.

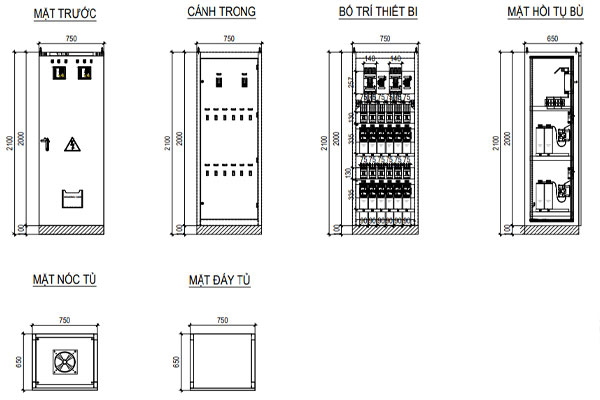

Tủ tụ bù trạm kios hợp bộ công suất <750kVA
GHI CHÚ:
- TỦ TỤ BÙ DUNG LƯỢNG THEO BẢN VẼ SƠ ĐỒ CẤP ĐIỆN.
- KÍCH THƯỚC TỦ TỤ BÙ C2100XR700XS700.
- TÔN 1,5 - 2 MM, SƠN TĨNH ĐIỆN MÀU GHI SÁNG. TỦ ĐẶT TRONG TRẠM, CÓ 2 LỚP CÁNH.
- SỐ LƯỢNG: 2 TỦ.
- TỦ TỤ BÙ: CÁP VÀO TỪ HÔNG TỦ.
LƯU Ý: CHI TIẾT CẤU TẠO TỦ TRONG BẢN VẼ NÀY CHỈ MANG TÍNH CHẤT THAM KHẢO, CÁC CẤU HÌNH CHI TIẾT SẼ DO NHÀ CUNG CẤP SẢN PHẨM ĐỀ XUẤT VỚI CHỦ ĐẦU TƯ PHÙ HỢP VỚI THỰC TẾ.
