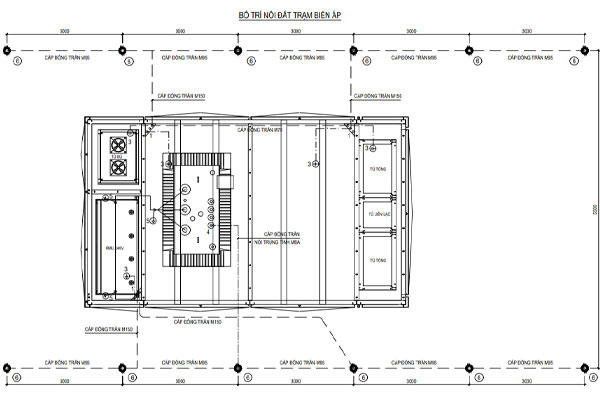

Bản Vẽ Trạm Kios Hợp Bộ 400kVA đến 1000kVA - Hệ Thống Tiếp Địa

GHI CHÚ:

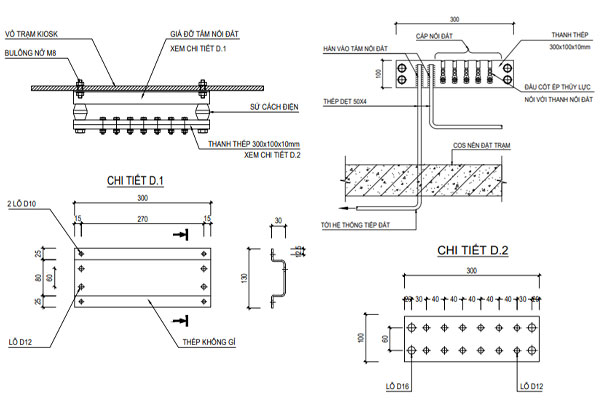

1 - BẢN CỰC NỐI ĐẤT BẰNG THÉP (THEO THIẾT KẺ VÕ TRẠM).

2 - DÂY NỐI ĐẤT ĐƯỜNG TRỤC M95.

3 - DÂY NỐI ĐẤT VỎ THIẾT BỊ M70mm2.

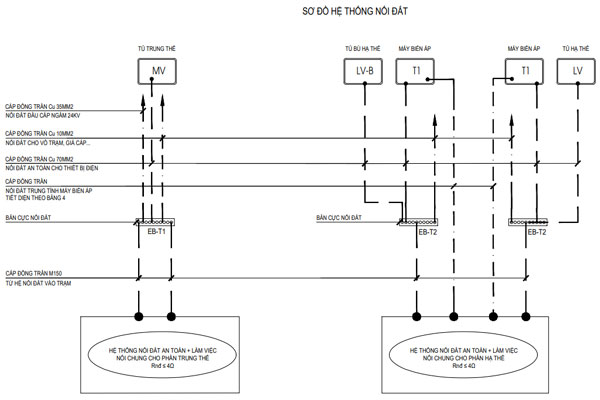

4 - DÂY NỐI ĐẤT TRUNG TÍNH MÁY BIẾN ÁP VÀ TỦ HẠ THẾ THEO "BẢNG 4".

5 - NỐI ĐẤT VỎ CÁP M35mm2.

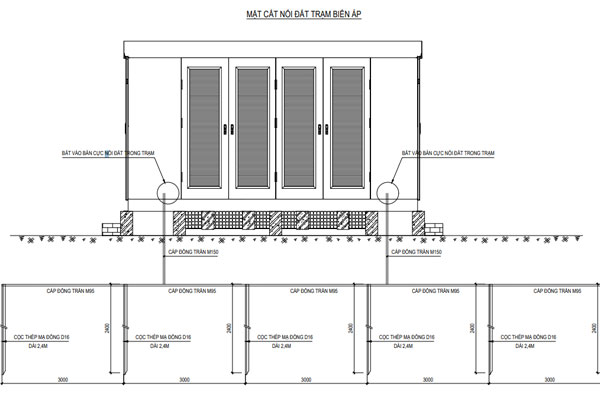

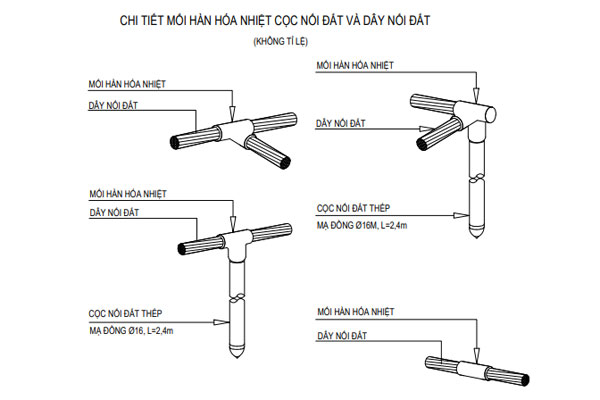

6 - CỌC NỐI ĐẤT BẰNG THÉP MẠ ĐỒNG D16 DÀI 2.4M.

BẢNG 4:

GHI CHÚ:

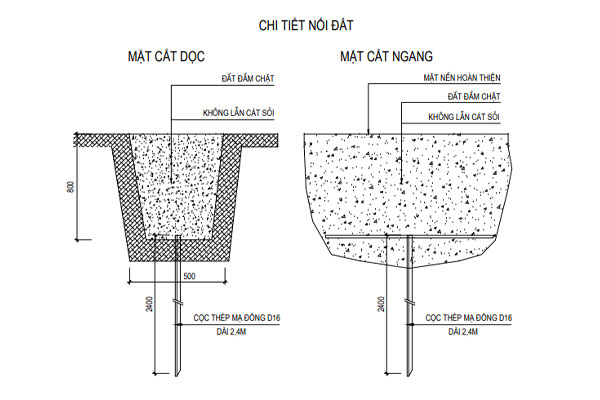

1. DÂY NỐI ĐẤT TỪ ĐIỂM HÀN VÀO THÂN TỦ, ĐI SÁT VÀO THÂN TỦ VÀ ÉP SÁT VÀO THÀNH MÓNG ĐẾN ĐỘ SÂU DƯỚI MẶT ĐẤT 0,8M THÌ CHÔN SONG SONG VỚT MẶT ĐẤT.

2. CỌC NỐI ĐẤT ĐƯỢC ĐÓNG THẲNG ĐỨNG ĐỂ ĐẦU CỌC CŨNG SÂU CÁCH MẶT ĐẤT 0,7M VÀ ĐẦU CỌC ĐƯỢC VÁT NHỌN VỚI GÓC 30 ĐỘ.

3. SAU KHI ĐẶT NỐI ĐẤT, ĐẤT PHẢI TƯỚI NƯỚC ĐẦM KỸ.

4. TẤT CẢ CÁC CHI TIẾT BẰNG THÉP ĐỀU PHẢI ĐƯỢC MẠ KẼM NHÚNG NÓNG THEO TIÊU CHUẨN.

5. ĐIỆN TRỞ NỐI ĐẤT PHẢI ĐẠT ≤ 4 ÔM, NẾU KHÔNG PHẢI ĐÓNG CỌC BỔ SUNG.

GHI CHÚ:

1. DÂY NỐI ĐẤT TỪ ĐIỂM HÀN VÀO THÂN TỦ, ĐI SÁT VÀO THÂN TỦ VÀ ÉP SÁT VÀO THÀNH MÓNG ĐẾN ĐỘ SÂU DƯỚI MẶT ĐẤT 0,8M THÌ CHÔN SONG SONG VỚT MẶT ĐẤT.

2. CỌC NỐI ĐẤT ĐƯỢC ĐÓNG THẲNG ĐỨNG ĐỂ ĐẦU CỌC CŨNG SÂU CÁCH MẶT ĐẤT 0,8M VÀ ĐẦU CỌC ĐƯỢC VÁT NHỌN VỚI GÓC 30 ĐỘ.

3. SAU KHI ĐẶT NỐI ĐẤT, ĐẮT ĐẤT PHẢI TƯỚI NƯỚC ĐẦM KỸ.

4. TẤT CẢ CÁC CHI TIẾT BẰNG THÉP ĐỀU PHẢI ĐƯỢC MẠ KẼM NHÚNG NÓNG THEO TIÊU CHUẨN.

5. CÁC ĐẦU CÁP PHẢI ĐƯỢC NỐI ĐẤT TẠI 2 ĐẦU.

6. ĐIỆN TRỞ NỐI ĐẤT PHẢI ĐẠT £ 4 ÔM, NẾU KHÔNG PHẢI ĐÓNG CỌC BỔ SUNG.
